摘要：不少中级工程师做工业大屏，容易照搬商业BI的设计逻辑，最后落地返工，踩坑无数。本文结合我近十年多个千万级工业项目的实际经验，讲透工业综合可视化数据大屏从选型到落地的核心设计要点，都是拿真金白银换出来的经验。
别拿商业BI的思路做工业大屏：二者根本不是一个物种

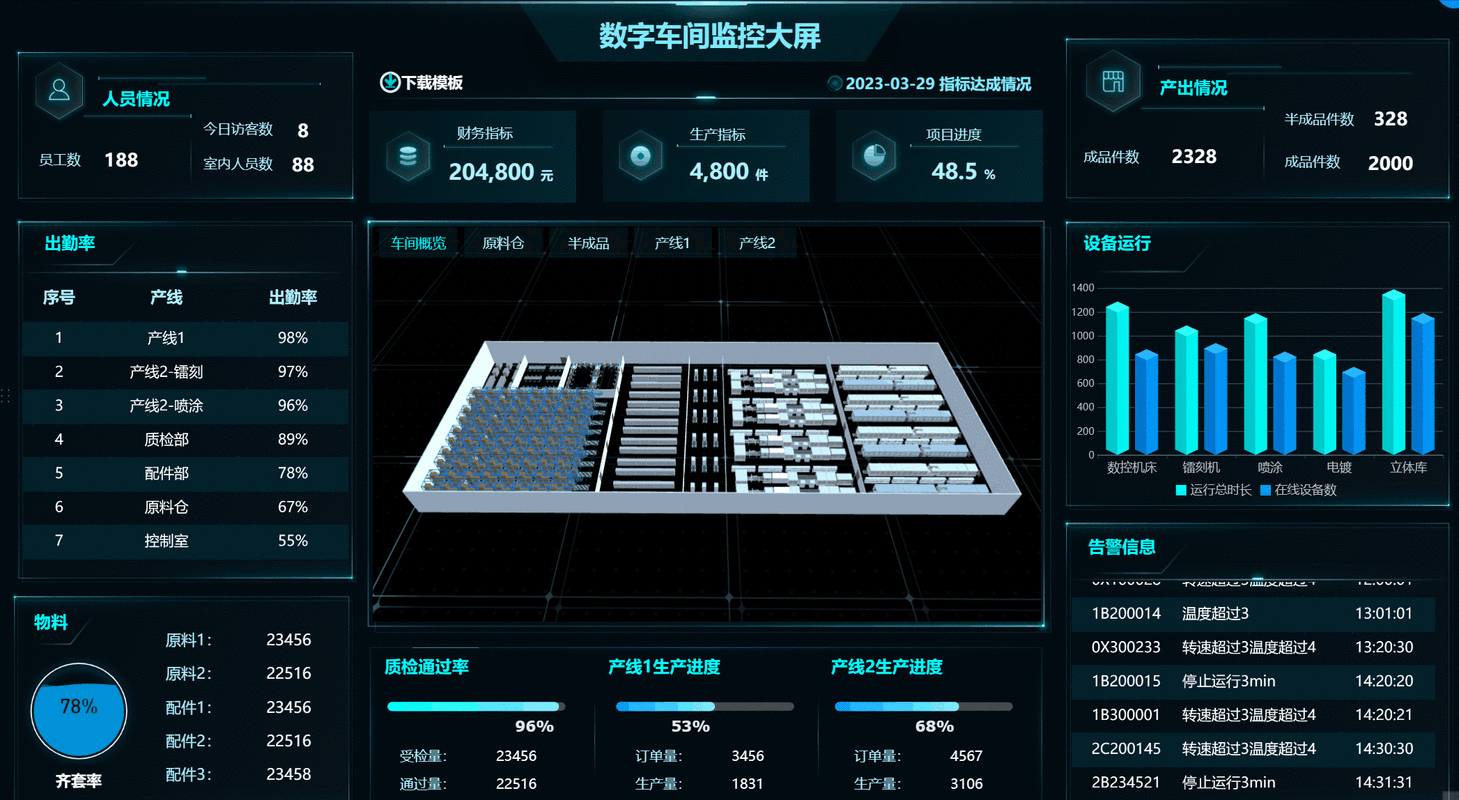

去年给某头部车企总装车间做那套12米宽的工业综合可视化数据大屏，现在想起来还头疼。甲方一开始说就要网上那种售楼处大屏的效果，渐变透明、流光动画，结果装完第一天，晴天靠窗，站在三米外什么都看不见。
返工的时候翻国标，按照GB/T 19851.11-2005 电子显示屏测量方法的要求，室内工业生产场景的显示屏亮度最低要求是500cd/㎡，很多商业大屏选型只做到300cd/㎡，差价每平能差两三千，供应商偷偷换了，不专业根本看不出来。
还有防护等级。车间里的切削液雾、钢铁厂的铁粉、水泥厂的灰，你做个IP20的屏，用不了一年，接口就氧化短路了。我见过最夸张的，某焦化厂的大屏，装了不到半年，整个屏内部全是煤尘，一开机就跳闸。工业场景至少要IP54以上的防护等级，拼接缝最好控制在0.5mm以内，太大的缝看连续的温度曲线，断得七零八落，现场调度根本没法看。
很多人纠结用DLP还是LCD还是LED，说实话，室内固定安装，小间距LED现在性价比已经很高了，只要亮度和防护够，没那么多讲究，别听供应商瞎吹概念，适合场景的就是最好的。
核心设计：兜住工业数据的“脏”才是及格线
很多工程师上来就堆图表，OEE、产能、良品率一个不落，好看是好看，一碰异常数据就露馅。
前年给南方某钢厂做高炉监控大屏，刚上线碰上个传感器故障，温度直接从1200℃蹦到了12000℃，刚好集团董事长在现场参观，那尴尬，我站在后面，指甲都把手心抠破了。
工业数据哪有互联网数据那么干净？传感器丢包、协议转换误码、不同设备不同步，什么破事都有。你要是直接把原始数据怼到大屏上，不定什么时候给你捅个大娄子。
我现在做项目，强制要求加三层异常处理。第一层阈值硬截断，所有参数都卡死工艺合理区间，超过直接灰显，标“数据异常”，绝不能显示离谱的数值。第二层滑动窗口校验，10秒内跳变超过三次，直接熔断这个数据源，切到历史冗余数据上，不至于整个大屏崩掉。第三层协议层校验，OPC UA采集的时候，把不合格的帧直接丢掉，不往上送。
说到刷新频率，很多甲方追求60帧，说看着流畅。说实话，真没必要。工业生产的工艺参数，变化最快也就秒级，1秒/帧足够用了。刷新太快，会把PLC的通信口占满，我之前听过同行的事，做的大屏100ms刷一次，直接把车间总PLC刷宕机，停线两个小时，赔了快一百万，找谁说理去？
还有多源数据对齐，不同设备的时间戳差个十几秒太正常了，展示的时候一定要统一同步到SCADA系统的服务器时间，别各显示各的，不然趋势图对不上，调度员根本没法判断故障。
交互细节：别让花里胡哨坑了现场的人
现在很多设计，为了讨好甲方领导，做一堆花里胡哨的交互，点击放大、旋转弹窗、手势切换，看起来高级，现场用的人遭罪。
车间值班的班长，大多干了十几年，手沾着油，戴着手套，你做个一厘米的小按钮，他点十下都点不中。触摸屏一定要做不小于10cm见方的操作按钮，对比度拉到70%以上，常用操作绝对不能超过三步，最好给个物理一键复位键，藏在大屏下面，出问题直接按，不用进一层一层菜单找。
还有权限。千万别把参数修改功能放大屏上！大屏是给整个车间看的，谁都能碰，一不小心误碰改了进给速度或者高炉风压，出了安全事故谁担责？展示就是展示，所有操作都走专属的HMI操作站，要锁权限，要留操作日志，出了问题能追溯。
不过话说回来，也不是说大屏不能做交互，常用的切换生产线、拉取最近八小时的趋势图这种，还是要做，就是别做太复杂。能静态展示的就别加动效，能直给的就别绕弯。
甲方提要求要做手机端同步查看，对吧？可以做，但只给只读权限，别开操作入口。车间里信号时好时坏，工人也不会天天拿手机盯大屏，真要出问题，还是要去操作站处理，做那么多花活，除了增加项目成本，没什么用。
工业综合可视化数据大屏，本质是生产工具，不是展厅里的摆件。你做的再好看，不稳定、不好用，就是废品。先满足现场生产的需求，再考虑满足领导的审美，顺序别搞反了。很多人做项目顺序反了，最后落得个返工整改，钱没赚着还落一身骂名，不值当。
