摘要：本文结合近年落地的多个汽车零部件自动化复合加工项目，分享自动化复合加工作业工作站设计落地过程中的工艺规划、硬件选型、控制逻辑设计的实际经验，梳理常见踩坑点和优化方案，适合有一定机械基础的工程技术人员参考。

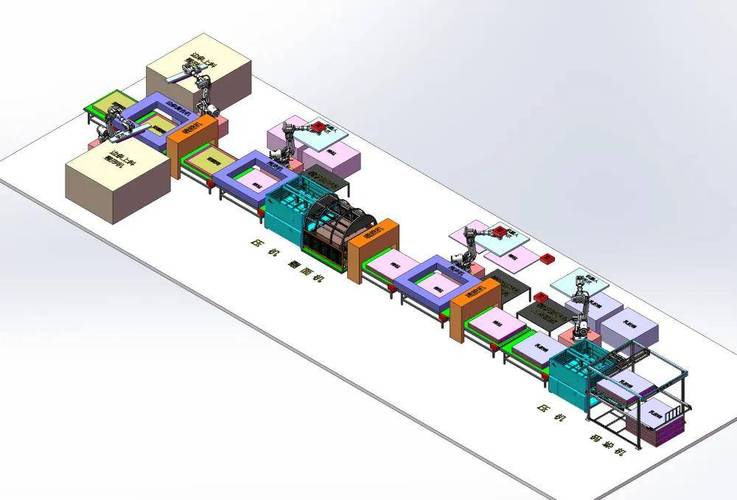

去年给山东一家汽配厂做转向节自动化改造，项目做的就是自动化复合加工作业工作站，踩了好几个大坑，至今印象深刻。
真的涨教训。
很多人觉得复合加工工作站就是把多道工序的设备塞到一个框里，换个自动化名头，赚差价。真不是这么回事。
复合加工的核心不是堆设备，是工艺流重构
原来汽配厂做转向节，工艺路线是粗锻→粗铣端面→钻孔攻丝→精铣轮廓→磨定位面，五次装夹，五台设备，五个工人换料，累计形位公差普遍超0.15mm，不良率稳定在3%左右，交期永远赶不上订单。甲方要的就是一次装夹完成所有工序，把不良率压到0.5%以内，还要省人工。
我们第一次出方案的时候，就是简单把五道工序的刀具都塞到一个机床里，想着不就是工序集中嘛，能有啥问题。
结果试生产的时候节拍比原方案慢了整整0.8秒每件。算下来一天8小时就是少生产216件，甲方当时脸都绿了。
问题出在哪？排屑。粗铣下来的大切屑没及时排走，磨头加工的时候要等切屑掉完才能进刀，生生多等了半秒，再加上换刀顺序没优化，又多了零点三秒，攒起来就差了将近一秒。
按照GB/T 4863-2008对工序集中的定义，本来就是要求在同一基准下，把尽可能多的加工内容整合在一次装夹中，核心不是堆设备，是顺着加工基准重新理工艺流。我们后来改了方案：把粗铣、半精铣、钻孔、攻丝按切削量从大到小排序，安排在靠近装夹定位基准的一侧，每做完一道工序，侧排屑机构自动启动3秒吹屑，精磨最后做，放在离排屑口最近的位置，不仅解决了排屑等待的问题，还把大切削产生的热变形对最后精磨的影响降到最低。
还有个容易忽略的点，刀具寿命匹配。硬质合金铣刀寿命大概800件，CBN磨头寿命大概1200件，要是按原顺序换刀，每次换刀都要停线，我们后来把换刀排班错开，每800件换铣刀，顺便检查磨头，每1200件换磨头，利用换铣刀的停线时间一起换，每月少停线6次，省了将近4小时的停机时间。
硬件选型的核心权衡：精度换节拍还是刚性换成本？
说实话，很多新手选型，上来就要进口配件，把预算堆到天上去，可大部分甲方的预算都是卡得死死的，100万的预算，你给做成150万，项目根本拿不下来。选型的核心，就是在满足要求的前提下，把钱花在刀刃上。
我举个例子，上次那个项目总预算120万，要求定位精度±0.01mm，加工后端面粗糙度Ra≤0.8μm，怎么分配预算？

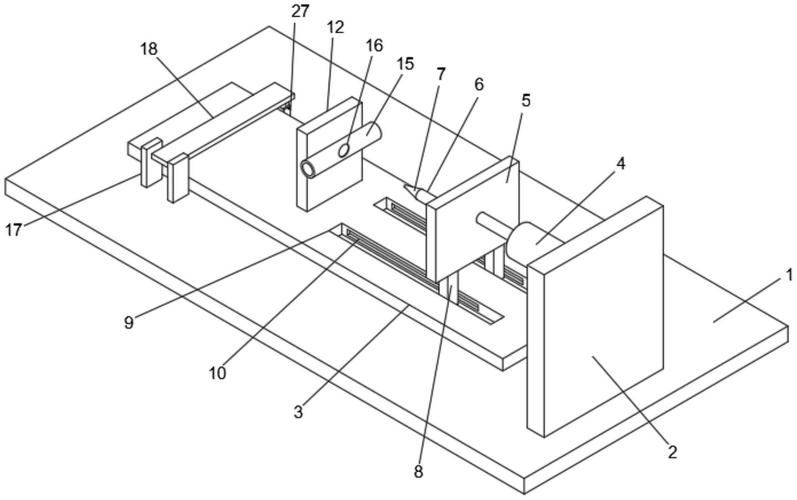

床身，我百分百选整体灰铸铁HT250，绝对不碰焊接床身。很多人图便宜，焊接床身比浇铸床身便宜小十万，看着差不多，用半年你就知道了，复合加工铣磨交替，切削力波动大，焊接床身的内应力释放慢，半年精度掉0.03mm，震刀震得你怀疑人生，粗糙度根本达不到要求。这笔钱不能省。
导轨丝杆，很多人迷信进口，其实现在国产一线品牌的重负载导轨，精度保持性完全够用，价格比进口便宜三分之一还多，我们这次用的国产重负载直线导轨，用了两年了，精度掉了不到0.002mm，完全符合要求。
自动对刀测头这笔钱，必须花，一分都不能省。很多新手想省这一万多块，用人工对刀，每班对两次，一次十分钟，一天就是二十分钟，一个月就是快十个小时，而且人工对刀误差大，刀具磨损了不能及时补偿，不良率蹭蹭涨。加个测头，每件加工完自动检测尺寸，自动补偿磨损，不仅省了人工对刀时间，不良率直接降一半，太值了。
不过话说回来，没必要加的东西也别乱加。比如很多人上来就要24位圆盘刀库，其实复合加工一次装夹，撑死了也就12种刀具，16位刀库完全够用，省出来的空间和钱，加个冲屑装置不好吗？
控制逻辑里那些藏起来的坑
很多人做工作站，觉得把程序编完，能动就行，复合加工工序多，一个逻辑错了，就是大问题。
比如粗铣完转钻深孔，钻削力突然从300N涨到1200N，要是你的伺服驱动没开负载前馈补偿，床身会突然抖一下，孔的位置度直接超差。我们第一次试生产的时候，就有10%的孔位置度超差，查了三天才查到是没开前馈，改了参数之后，合格率直接到100%。就这么一个小参数，坑了我们三天。
还有安全，这个真的是红线，不能碰。我之前同行的一个项目，工人进去清屑，安全门只有一个行程开关，坏了之后机器直接启动，出了人命。所以我们现在做任何工作站，双回路安全门锁，强制接安全PLC，哪怕甲方砍预算，这个地方砍了我就不做，真的出不起事。
节拍优化也有小技巧，很多人优化节拍就只会减走刀速度，其实复合加工的空行程才是大头。我们上次把换刀路径做了B样条插补优化，避开不需要的限位点，空行程时间从12秒降到7秒，单件节拍直接省了5秒，一天多出来三百多件，甲方高兴得给我们加了奖金。
还有热变形补偿，很多人花好几万买热传感器贴床身上，其实有个低成本的方法，我们现在都是在程序里加一段，每加工50件自动回一次机械零点，自动补偿热变形带来的零点漂移，精度稳得很，花不了一分钱，比装传感器好用多了。
做这个东西，哪有什么高深的理论，都是踩坑踩出来的经验。你要真把工艺理清楚，把钱花在该花的地方，抠好每一个小细节，做出来的工作站就不会差。
