摘要：本文结合汽车零部件车间数字化改造的实际项目，分享车间现场多源数据采集终端从设计选型到现场调试的核心要点，整理了一线工程中常见的踩坑经验，供有一定基础的中级工程师参考。
去年跟进汽车零部件冲压车间的数字化改造，卡在数据采集这一步卡了三个多月。爽吗？当然不爽。那时候才发现，市面上大把号称“全能”的采集终端，到了油污、振动、电磁干扰满天飞的车间现场，一半以上都歇菜。
车间现场的特殊环境，才是终端设计的核心考点
很多人做设计选型，上来就堆参数，说我这支持十几种协议，采样率多高，精度多准。到了现场，PLC输出的4-20mA信号，被旁边10kV焊机的电磁干扰得变了形，精度再高有啥用？对吧。
先说防护等级。很多新手选型，选IP65就觉得万事大吉了。不对。我见过焊装车间地面每天用高压水枪冲油污，不到三个月，IP65的终端进水烧了一半，最后全换成IP67才解决问题。按照GB/T 4208-2017的防护等级定义，IP65只是防低压喷射，IP67才支持常温常压下1米水深短时浸泡，差两个字，天差地别。
再讲振动。机床床身的振动量级普遍覆盖10-2000Hz，加速度能到5g，普通消费级电路板的焊点，三个月就震裂了。我们现在做批量项目，所有贴装元件必须用红胶加固，接插件全部选带防松锁扣的，出板之前必须拿车间实际采集的振动数据做一周台架试验，比套通用标准靠谱多了。
温度也是大坑。北方车间冬天停机的时候零下十几度，南方涂装车间工位夏天能到四十七八度，普通商用级电容容值飘个20%太正常，采集出来的温度压力数据全歪了。全选工业级宽温器件，-40℃到85℃，别省那点差价，省了就是后期挨个上门换的命。说实话，见过太多厂家为了压成本，用工控级代替工业级，不出三年，故障率飙到30%以上，坑惨了甲方。
多源数据融合的硬件设计，取舍比堆料重要
什么叫车间多源数据？就是现场信号五花八门，有传感器来的模拟量：压力、温度、刀具磨损量，有PLC出来的开关量，有工业总线的协议数据：Profinet、Modbus、CANopen，还有部分工位要加视觉、振动的高频数据。
很多终端厂商的做法是，所有接口都给你堆上，号称“全能采集”，结果价格翻三倍，大部分接口用不上不说，多余的布线还会带来信号串扰。我们上次给发动机缸体加工线做终端，只需要采三坐标的刀具磨损数据、机床主轴振动数据、工位光栅位置信号，总共三类信号，我们直接砍掉了没用的千兆以太网视觉接口，只预留扩展位置，成本直接降了40%，还减少了信号干扰的概率。
AD采样选型也有讲究。很多人追18位、24位的高分辨率AD，你现场传感器本身精度只有0.5%，16位AD的分辨率早就覆盖了传感器的误差范围，多出来的位数全是噪声，一点用都没有，平白增加成本。

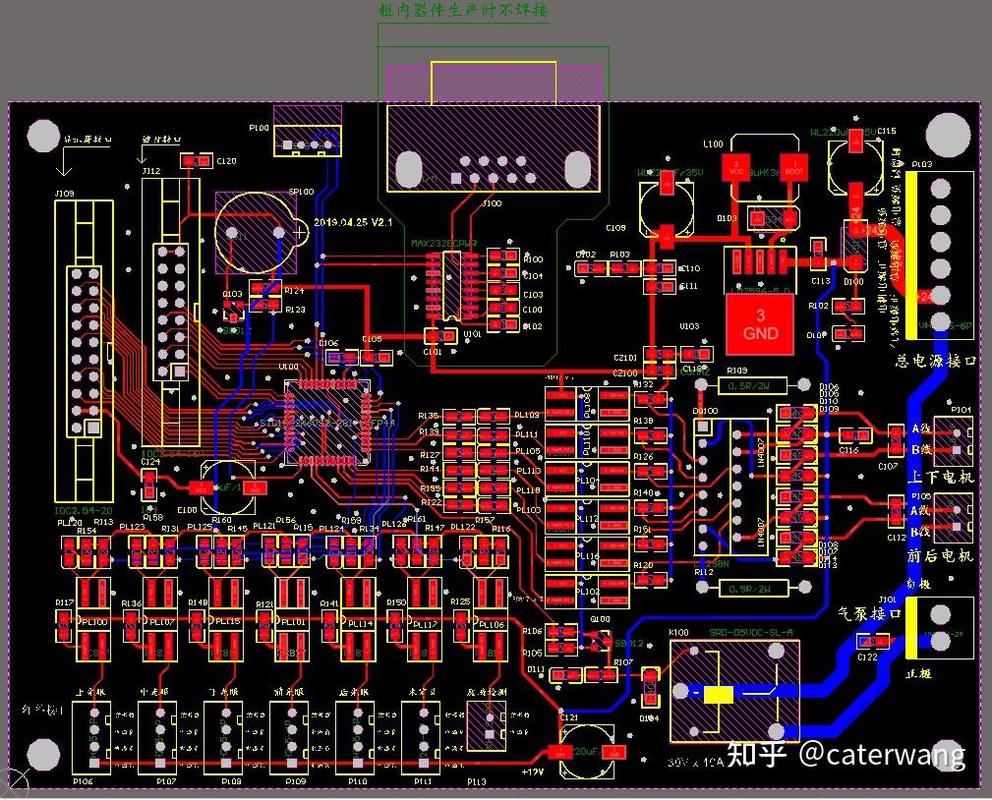

隔离设计是核心中的核心。我早年踩过坑，为了省成本，两个模拟量通道共用一个隔离芯片，结果一个通道短路，整块板全烧，连累停线四小时，损失几十万。现在我们做设计，坚持每个通道独立磁隔离，哪怕坏一个通道，其他通道还能正常跑，这点成本真的不能省。
无线终端还要注意天线。很多设计图省事儿，把天线藏在金属机壳里面，2.4G信号穿过金属壳衰减能到20dB以上，直接一半工位连不上网。一定要做外接天线，哪怕伸个10厘米的小杆子，信号稳定性翻十倍都不止。
现场调试的几个反常识经验
第一个，接地不是越牢越好。很多人遇到信号干扰，第一反应就是接大地，结果车间里不同设备的接地电位差能有好几伏，反而把工频干扰引进来了。我们现在一般做悬浮接地，终端和大地之间留1MΩ的泄放电阻，既能放静电，又阻断了共模干扰，亲测好用。
第二个，屏蔽线别双端接地。我刚入行的时候，遇到RS485通讯误码率高，查了整整一周，最后发现是施工队把屏蔽线两端都接了地，两个接地点的电位差带来了额外的干扰，改成单端接地之后，误码率直接从12%降到0.1%以下。这个坑太隐蔽，很多老手都容易忘。
第三个，掉电保护别只存参数。车间里经常跳电跳闸，很多终端只做了参数掉电保存，不做采集缓存备份，掉电一次丢十几分钟数据，后续设备OEE分析、质量追溯全错。我们现在一般加个一块多钱的超级电容，够撑10秒把缓存里的数据写到flash里，五块钱不到的成本，解决大问题。
哦对，还有老设备的Modbus RTU通讯，很多人图快要把波特率从9600改成115200，看似传输快了，只要通讯距离超过100米，误码率直接涨几十倍，老老实实按RS485的规范来，通讯距离和波特率成反比，别瞎提速。
做了快十年现场改造，最大的感受就是，车间现场多源数据采集终端，从来不是拼参数堆料的产品。核心是适配现场的恶劣环境，懂取舍，知道哪里该花钱哪里该省钱。做出来的东西稳定，能持续出准确数据，就是好终端。那些花里胡哨的功能，大部分到最后都是摆设。
