摘要：针对复杂机械制造工艺中物理试错成本高、周期长的痛点，结合精密铸造与冲压工艺的实际项目经验，分享数字工艺仿真虚拟建模推演系统的落地要点、常见踩坑经验与选型权衡，供具备机械基础的工程技术人员参考。
扔掉三台物理试料台才换来的认知

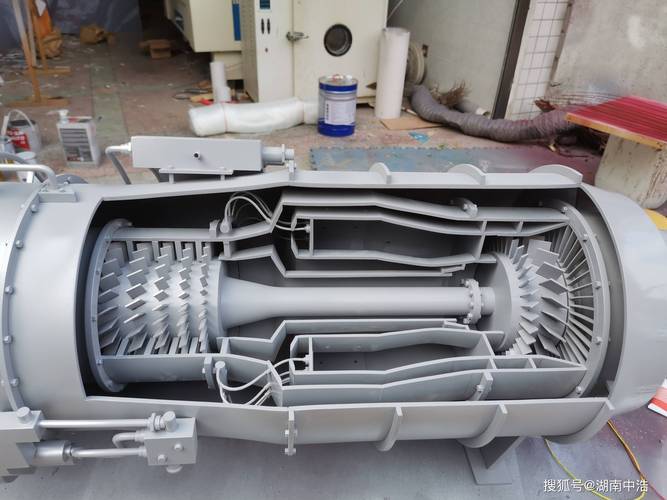

去年做重型燃气轮机一级叶片的精密铸造开发，我印象太深。一个叶片毛坯成本就超过20万，每次试模要准备蜡模、壳型、熔炼、浇注，前前后后半个月。改一次工艺参数，就要重新走一遍流程。前三次试模，要么叶片轮廓变形超差，要么叶根位置出现微观疏松，前后砸进去快100万，进度还拖了一个月。车间主任拍桌子：再这么试下去，项目款都造完了。
那时候才下决心，把原本放在采购清单最后一位的数字工艺仿真虚拟建模推演系统提前提上来。
换上这套系统之后呢？所有工艺参数调整全部在虚拟环境里跑。浇注温度多少，壳型预热温度多少，保压时间多长，全部改成变量，批量推演跑一遍，一天不到就出了最优参数区间。最后一次试模就合格。省下来的钱，早就覆盖了系统的采购成本。
说实话，很多工厂宁愿花几百万砸物理试错，也不愿意掏几十万上虚拟推演，不是不知道好，是怕买了没用。我之前也这么想，真用上才知道，香。
建模推演的核心误区：不是导个CAD模型就够
刚上手这套系统的时候，我们也踩过大坑。第一次做叶片仿真，把设计院给的三维CAD模型直接导进去，划了网格，算了个温度场，出来的结果显示完全合格。我们照着参数做了实物，出来一检测，壳型沿着浇口位置裂了三分之一。直接废了。十几万打了水漂。
疼啊。
为什么？很多人对这套系统的理解错了。你做的是工艺仿真推演，不是零件结构校核。单纯的零件模型没用，你得把整个工艺过程的所有参与对象、所有边界条件都加上。按照GB/T 39169-2020 智能制造虚拟仿真的规范要求，工艺级推演必须实现多物理场的耦合计算。我们那次就是漏了壳型的热应力场，只算了金属液的温度场，当然出问题。
后来我们改了建模逻辑。从蜡模压制开始，每一道工序都拆出来做建模。蜡模的残余应力，壳型分层涂刷后的厚度误差，烧结后的强度分布，金属液浇注的流速变化，凝固过程的固液界面推移，全部做成动态变量绑定到推演流程里。参数范围也给足，浇注温度从1520℃到1580℃，每5℃做一次梯度，壳型厚度从8mm到15mm，每1mm做一次交叉。跑出来200多组结果，筛选出变形量小于0.2mm，没有应力开裂风险的一共12组，最后挑了成本最低的那一组参数用。一次成。
你看，差了一个耦合建模，结果天差地别。很多国内厂商卖系统，把功能吹得天花乱坠，就是不教你怎么结合你的工艺建模，最后买回去，用户只会导CAD模型，跑出来结果不对，就说系统没用。这锅，不该系统背，是建模思路错了。
落地选型的三个实际权衡
很多人问我，选型的时候怎么挑？我给你说几个实际的考量，别听厂商瞎吹概念。
第一个，算力匹配。很多人上来就要上超算集群，动不动几百万砸进去。说实话，你要是做汽车冲压件、普通泵阀零件的工艺推演，一台双路AMD 7742工作站，256G内存，带一张A100加速卡，足够跑百万级网格的仿真，完全够用。只有做航空发动机整体叶盘、百吨级大型铸件这类全流程推演，才需要上更大的算力。过度配置就是浪费钱。对吧。
第二个，精度匹配。厂商都爱吹自己精度能到0.01μm，你听听就好。你的工艺本身，机床加工误差就有几个微米，铸造收缩误差零点几个毫米，你建模仿真搞到纳米级，除了把推演时间从2小时拉长到2天，没有任何意义。建模精度要和工艺允许误差匹配，够用就行。
第三个，接口兼容。这个太重要了。我见过太多工厂，买的推演系统和自己现有的MES、CNC、PDM系统接不上，模型数据导来导去还要转格式，容易错不说，效率还低。最后系统就变成了项目申报用的样板，放在展厅落灰，说出去都丢人。所以选型的时候，先拿你现有的一个模型测接口，能直接对接你现在用的设计软件、管理系统，再谈下一步。
去年给某新能源车企做电池结构件的冲压工艺开发，我们用这套系统推演了三次就锁定了最优模面参数，比原计划提前10天交付，还省了两套试模的八十多万成本。
虚拟推演不是玄学。是帮你省银子、抢进度的工具。找对建模思路，选对适合自己的系统，就能用出价值。就这么简单。
