摘要：很多机械工程师做液压设计，要么套课本公式，要么抄老图纸，核心的场景适配和选型坑点根本没搞清楚。本文结合十多年项目实际经验，梳理液压传动设计里最容易忽略的细节，给有基础的同行做参考。
别被课本骗了：液压传动的核心优势其实藏在场景里
课本里讲液压传动，张口就是功率密度大、力传递方便。说了等于没说。只有真在重型机械混过的才懂，这玩意儿的不可替代性，真不是随便就能换掉的。

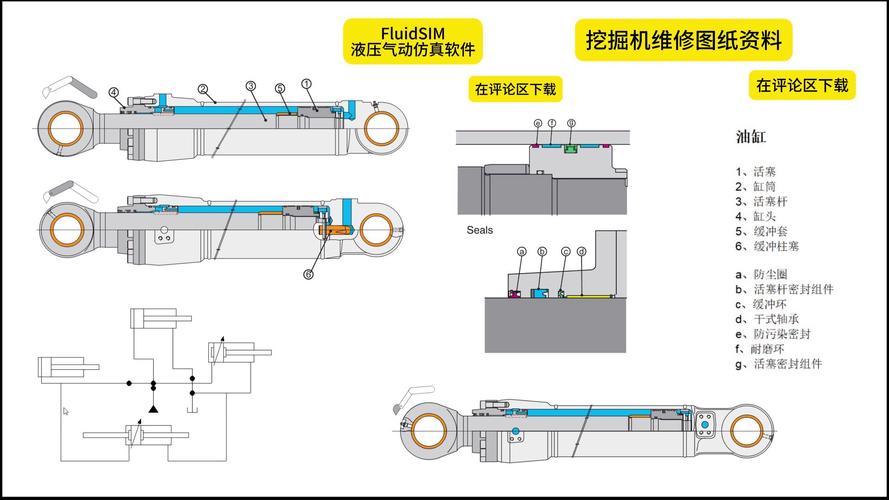

就说10吨级的履带挖掘机，动臂举升需要的峰值输出力快200kN，要是换成电传动带直线机构，或者伺服电机加减速箱带曲柄，整套传动机构重量起码是液压缸的三倍以上，安装空间还得翻倍。挖机本身就是寸土寸金的车身，哪给你挤这么大地方？
很多人吐槽液压漏油、响应慢，那都是早年低端产品的印象。现在进口密封件加正确选型，五年无泄漏的系统太常见。就算是对响应速度要求极高的注塑机合模机构，电液混合方案都比纯电方案成本低30%，性能还不差。对吧？
不过话说回来，液压也不是万能的。精密机床的进给传动，那肯定还是滚珠丝杠加伺服靠谱，液压的控制精度怎么也达不到微米级。选不选液压，核心看你的工况要的是什么，别为了赶潮流硬换。
选型最容易踩的坑：不是算错流量，是忽略了压力损失
我见过最多的新手错误，就是选型的时候，只算执行元件需要的工作压力，直接给泵和阀选一样的额定压力。我刚工作那年，跟着师傅做钢厂推钢机的改造项目，新来的大学生就是这么干的。
当时推钢机工作压力要求16MPa，他直接选了额定压力16MPa的齿轮泵，进油管为了省钱，用了DN25的钢管，结果整机调试的时候，系统实际工作压力直接跑到了18MPa，三个月泵就磨坏了，漏油漏得车间地面全是油，清理费都花了小两千。

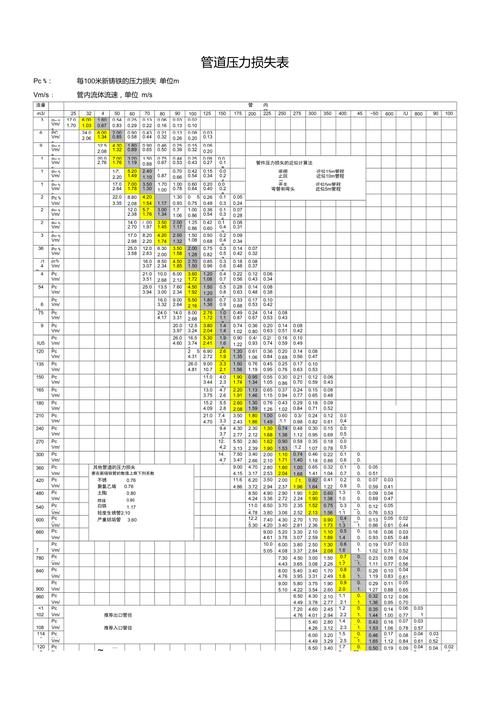

问题出在哪？就是没算管路的压力损失。整个进油管路沿程损失加阀件的局部损失加起来，快1.8MPa，加上工作需要的16MPa，总压力早就超了泵的额定值。你说这坑谁踩谁倒霉？
按照GB/T 3766-2015《液压传动 系统设计 通用技术条件》的明确要求，液压元件的额定压力，必须比系统最大工作压力高至少20%。就是给这些损失留余量的。很多人嫌看标准麻烦，觉得差一点没事，最后出事返工，成本高十倍都不止。
给大家提个醒，实际计算的时候，沿程压力损失用这个公式算：Δpλ = λ·(l/d)·(ρv²/2)，层流状态下λ=64/Re，湍流用布拉修斯公式λ=0.3164/Re0.25，算出来的总损失加上工作压力，再乘1.2就是你选元件的额定压力，错不了。
后来那个项目怎么改的？很简单，把泵换成额定压力20MPa的，进油管换成DN32的，流速从5m/s降到2.5m/s，压力损失直接掉了1.2MPa，用到现在快六年了，一点问题都没有。
系统设计的隐性杀手：温升比你想的更致命
说实话，大部分设计故障，最后根源都能追到温升上去。很多新手设计液压站，油箱容积就按课本说的泵流量的3-5倍随便选，冷却器能省就省，结果一到夏天，开机两小时油温就干到70度以上，什么问题都出来了。
前年碰到一个客户，做盾构机配套的顶推液压站，设计师图省空间，油箱只做到了泵流量的4倍，也没加足够大的冷却器，夏天工地环境温度40度，开机四个小时，油温直接到85度，液压油粘度从46mm²/s降到了16mm²/s，泵的内漏翻了四倍，系统压力上不去，根本推不动，最后连烧了两个泵，损失十几万。
后来改方案，油箱扩容了三分之一，加了一台15kW的板换冷却器，油温稳定在45度左右，用到现在没出过问题。
我自己做设计的经验，只要是连续工作的液压系统，环境温度常年在25度以上的，油箱容积最少做到泵流量的7-8倍，冷却器一定要按最大发热功率选，别嫌占地方，真出了问题，拆改的成本够你买十个冷却器。还有就是，别忽略阀块的压力损失，很多小阀块开的通径不够，局部损失能到2MPa，这个真的没人愿意提前说。
还有人问我，换向冲击怎么解决，是不是都要加蓄能器？真不一定。低压频繁换向的系统，加两个单向节流阀调一下速度，比蓄能器便宜还好用，没必要搞复杂。
结语
液压传动玩了十几年，最大的感受就是，这玩意儿没什么玄学，也不需要什么秘而不宣的技巧，无非就是你别偷懒，该算的算到位，该留的余量留够，别心存侥幸。很多人说液压靠经验，经验其实就是前人踩过的坑，你把这些坑记住了，你做出来的系统，自然就比别人稳。
