2026-09-19 21:12:50 分类：机械设计
上周改完本届的毕设，想起那个AGV外壳的事，还是印象深刻。学生花两个多月铣完一整块铝壳，棱角磨得顺溜，建模公差卡得丝毫不差，就等着喷完漆交稿，结果翻了大车。拼完的侧面鼓出一块，摸上去拉手，砂纸一磨就露了底，整个项目差点卡到延毕。
学生最容易犯的错：把喷漆当最后一步补漏
几乎每个刚开始做实物的学生，都默认喷漆是加工完的收尾活。设计流程排到最后，留个半天随便喷一下就行。哪里会想到，喷漆本身就是设计的一部分。
我刚当老师那会带第一届创新赛，做小型机器人底盘，也犯过一模一样的错。轴孔公差卡着H7算，加工完试装，轴承刚好卡进去，严丝合缝。喷完漆再装，死活砸不进去。
谁能想到？一层薄薄的漆，就能吃掉0.1mm的公差。
太想当然了。
机械零件喷漆后轴孔公差超差实物图
很多人拿到加工好的零件，不管什么面一通乱喷，需要装配的地方沾了漆，后期拿砂纸磨，磨多了公差大了晃荡，磨少了装不上，全是麻烦。我在实验室放了三瓶脱漆剂，每个学期都能用光一瓶，全是给这些漏了规划的学生救急。脱漆剂那味道，整个楼道一下午散不去，现在我都把它锁在通风橱里，没经过允许不许乱拿。
设计阶段就得留好喷漆余量
说穿了也简单，喷漆这层膜，你设计的时候就得把它的厚度算进去。不是什么难事，就是没人提醒，十个学生九个忘。
普通自喷漆干膜厚度大概0.03到0.08mm，喷塑能到0.2mm以上，不同工艺厚度差很多，设计前先想好你用什么工艺，再给公差留量。
哪里留哪里不留？这里有个小技巧，我教了好几年，学生用了都说好。把外观面和装配面做成层错结构，装配面比外观面凹进去0.1到0.15mm，设计的时候直接把这个错层做出来，加工完喷漆，只喷突出的外观面，装配面自然不会沾漆，根本不用做遮蔽，也不会因为漆厚影响装配。

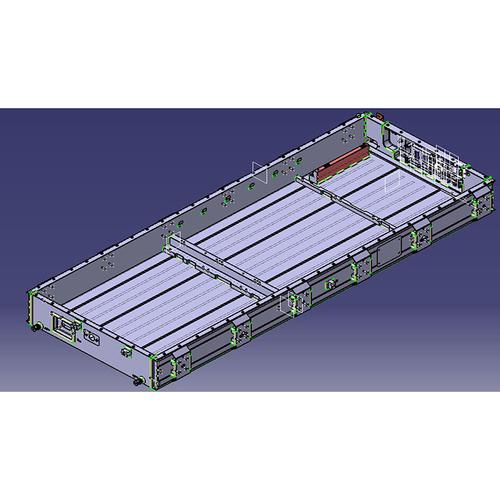

机械外壳装配面喷漆预留错层设计图
有人说，那我本来就是一体的零件，怎么做错层？其实只要是需要装配的位置，哪怕是一个轴孔，你把孔口扩大0.1mm，深个1mm，喷漆的时候漆只会流到扩出来的孔口，不会沾到配合面上，完事直接装，一点不影响。
说实话，就这么一个小改动，就能把喷漆翻车的概率降一大半。教材里讲公差配合，从来不会提这么细碎的点，毕竟教材要讲通用规则，哪能覆盖到每个实操细节。但做设计就是这样，差0.1mm，整个活就废了。
选漆没必要追贵的，匹配设计目标才对
选漆没必要追贵的，匹配设计目标才对
我见过太多学生，做个展览用的样机，上来就买几百块一桶的汽车清漆，说要镜面效果，要耐磨。最后喷完，运输蹭一下就掉一大块，白瞎了钱。
为什么？底材没处理啊。铝合金不磷化，塑料件不打磨，直接喷再好的漆也粘不住。我常跟学生说，你要是就做个样机参赛，走个展览，十几块钱的罐装自喷漆足够用，选对种类就行。ABS塑料用硝基漆，铝合金喷之前擦一遍环氧底漆，再喷丙烯酸面漆，附着力完全够，外观也不差。
非要追求镜面高亮的效果，那不是漆的问题，是功夫的问题。我有个学生去年做参展的机器人外壳，喷了三遍底漆，每喷一遍都用2000目的水砂纸磨一遍，喷完三遍底漆再喷三遍面漆，最后还抛光，熬了两个通宵才做完，效果确实比工厂批量做的还好看，但那是磨出来的，不是漆贵就有用。
还要提一句兼容性，别什么漆乱往上喷。硝基漆和醇酸漆不兼容，喷完直接咬底，整块漆起皱起泡，整板废掉，这个我在课堂上喊了好多遍，还是每个学期都有人错。真的，急着交活的时候，别瞎试新搭配，就用成熟组合，稳当。
其实说来说去，喷漆这点事，本质上还是设计思维的问题。很多学生做设计，只想着零件加工出来能装上就行，忘了表面处理这一层，也是设计要考虑的部分。踩过一次坑，下次就记住了，比我在课堂讲十遍都有用。
那个毕设翻车的AGV学生，后来改了设计，重新铣了装配面的凹台，重新喷了漆，现在那个AGV还放在系楼大厅当展示品，来往的老师学生都夸做得漂亮。谁能想到，当初差点因为一层漆翻船呢。
对了，现在我上设计实践课，第一节课讲完公差，就会把那个翻车的铝壳拿给学生传着看，摸过那层流挂的鼓包，大家都记得住了。
