上周整理实验台，翻出去年毕设学生压断的那根铝横梁，还嵌在台钳缝里。漆皮掉了一块，断口齐整，一看就是弯曲应力超过强度极限拉断的。那学生当时算完，拍胸脯说余量够，结果拉第三次载荷就断了，脸都白了。
公式背得熟，一用就错
你随便拉一个学过机械设计的学生，问他核心公式是什么，张口就能说出来。最大弯矩除以抗弯截面系数，结果小于许用应力，闭着眼都能写。
那为什么还算错？
那个学生的问题出在约束简化上。他做的是AGV的升降横梁，一端固定在车架上，另一端套着升降滑块，滑块和导轨之间留了两毫米的装配间隙，他直接按简支梁算了。简支梁的最大弯矩在跨中，实际这种带间隙的偏载约束，最大弯矩直接跑到固定端去了，数值差了快两倍。

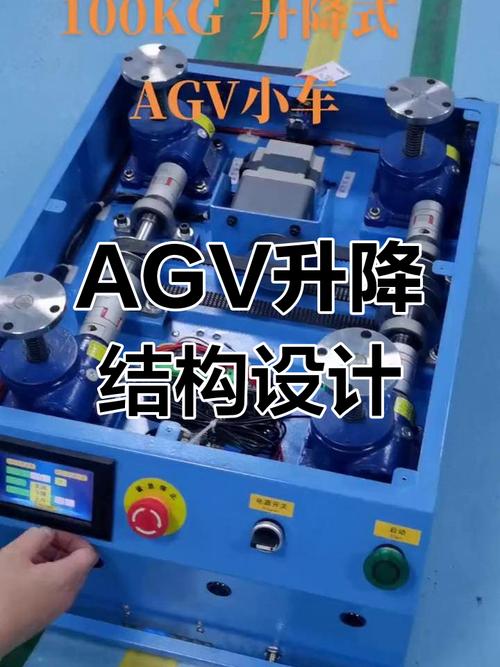

AGV升降横梁约束简化对比图
我改作业改了快十年，这种情况见得太多了。十个学生有八个上来就套教材里的典型约束，根本不想想自己的设计符不符合简化条件。实际工程里哪有那么多两头支得严丝合缝的标准简支梁？就算是，支撑点的长度够不够？能不能按铰支算？没人想。大家都觉得，不就是简化吗？凑活算就行了。
凑活到最后，零件断了，才知道简化错一步，结果差千里。
真的气人。
许用应力不是给你拿来直接抄的
第二个大坑，就是许用应力和安全系数，全是瞎凑。教材说一般取1.2到2.0，那就随手写个1.5，材料性能表说铝合金屈服强度280MPa，直接就把许用应力写成280除以1.5，完事。
不对啊。
你这个横梁是天天动的，是交变载荷，不是放那不动的静载。你用的是挤压铝型材，不是整块轧板，型材本身内部残余应力就比轧板大，弯曲强度计算里的许用应力，本来就得根据成型工艺、载荷类型打折扣，不是材料本身的屈服强度直接拿来用。
还有，你在梁上开了四个安装孔，孔边应力集中，最大应力比你算的平均应力大出多少？没人算。大家都觉得，应力集中是疲劳强度要考虑的，弯曲强度不用管。那开了孔的截面，抗弯截面系数都变了，你怎么能直接按完整截面算？
那个断梁的学生，就是随手抄了材料表的屈服强度，安全系数取了个最低的1.2，算出来刚好合格，实际真实应力早就超了不少。

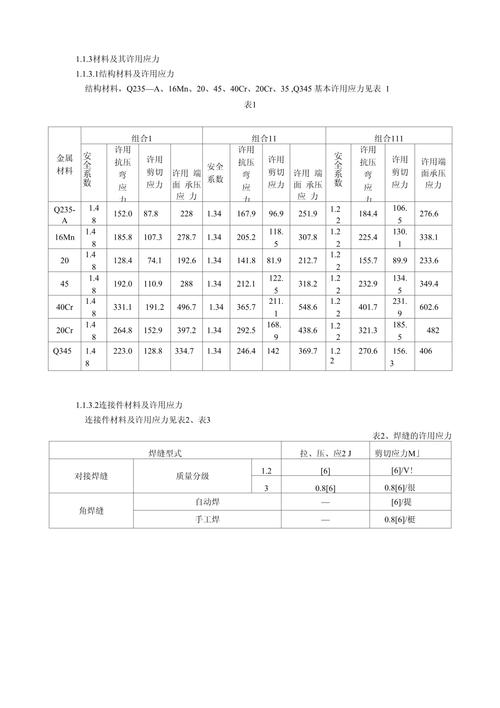

不同工况铝合金弯曲许用应力修正表
说出来你可能不信，我见过不少工作两三年的设计师，都还在犯这个错。拿材料手册的性能直接套，什么工况都用同一个安全系数，不出问题才怪。
改了三次教学，攒出来的小经验
改了三次教学，攒出来的小经验
前几年我教这部分内容，就是按教材的顺序来，先讲平截面假定，再推应力公式，再做两道标准例题，完事。学生考试都能拿高分，一做实际设计全错。
后来我改了三次教案，现在第一节课先不推公式，把这根压断的横梁摆到讲台上，让大家猜，为什么算对了还断。猜对了再往下讲。
实验课也改了，不再让学生测标准钢梁的弯曲强度，直接拿实际设计失败的零件让学生复盘。第一步先找断口位置，反推最大弯矩在哪里，再对照自己原来画的约束，看对不对。第二步再核对许用应力有没有打折扣，有没有考虑动载和应力集中。第三步再调截面重算。
说实话，这么改完，学生出错率直接掉了一半还多。
不过话说回来，我也不反对用仿真。现在学生都喜欢画完CAD直接跑有限元，方便又快。但我要求他们必须先手算一遍，再去仿真对比。手算的过程，就是捋清楚受力逻辑的过程，跳过这一步，仿真结果错了你都看不出来。我见过太多学生，约束加错了，仿真出来应力合格，就直接用了，到实际里一样断。对吧？
那个断梁的学生后来改了方案，重新把约束按带间隙悬臂算了一遍，把梁宽加了一毫米，安全系数提到1.8，还把固定端的安装孔挪了两厘米，避开最大弯矩位置，后来试压十几次都没事。也就多花了几十块材料费，总比整台设备做好了再拆改，省太多。
今天翻旧的教研本，翻到当时记录的这个案例，随手整理出来。教了快十年才发现，最难的从来不是背公式，是让学生明白，工程里没有完美的简化，所有的计算都要跟着实际工况变。你想省的那一步判断，最后都会变成你踩的坑。
就像这根断梁，摆在实验室里，比我讲十节课都有用。
