上周结课的课程设计，收上来17组小型分拣机器人方案，有8组的关节设计折在了同一个地方——就是没人把扭转刚度当回事。
学生最容易踩的隐形坑：只算强度不算扭
刚学机械设计的孩子，脑子里只有“断不断”这根弦。算完拉伸强度，校核完弯曲应力，一看安全系数够了，拍拍屁股就往下走。
上次有一组做分拣关节输出轴，选了8mm直径的45钢，我翻他们计算书，强度安全系数1.8，够规矩吧？做出来样机，带1kg负载一拧，末端定位差了快两度。分拣卡不准料，整个设计全废。
他们自己拆下来摸，转关节，能明显感觉到轴在“拧着晃”——这就是扭转刚度不够，不是强度不够，就算你转一万次它也断不了，但就是用不了。
机械设计课程学生扭转失效关节实物图
说实话，这真不能全怪学生。大部分教材讲轴的设计，扭转强度放前面，扭转刚度挤在角落，三言两语就带过。学生摸不到实物，哪能知道“不变形”比“断”重要一万倍？
到底什么时候必须抠扭转刚度
我上课不会让学生死背“凡是旋转轴都要校核”，屁话，工程设计哪有这么绝对。
你做个起重机的支撑定轴，大部分力都是弯，扭矩小到可以忽略，你费那个劲抠扭转刚度干嘛？浪费材料还增加重量。
但要是你做需要转角精度的传动关节，或者大扭矩的长传动轴，这玩意就是红线，碰都碰不得。
我刚工作那年，给厂里挖机做操作杆连接轴，当时也是图省事，只算了强度，装车之后老司机说“开着发虚，打方向虚位太大”，拆下来一测，扭转变形快一度了，最后硬生生把直径从12mm改到14mm，重量涨了一点，虚位直接没了，那阵子天天蹲车间改零件，被组长骂的头都抬不起来。

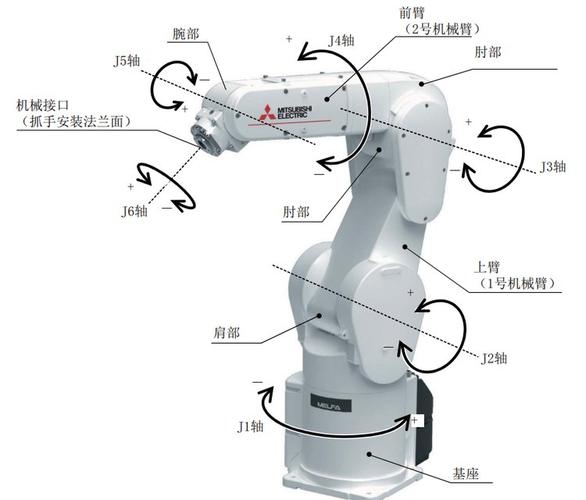

工业机器人关节轴扭转变形测量示意图
不过话说回来，扭转刚度的核心真不是那堆公式。说白了就是一句话：你要转多准，它就得扛多稳。允许的变形越小，你要的刚度就越高，就这么简单。
改了三次的教学小法子
改了三次的教学小法子
最开始我教这部分，跟老教材一样，先讲定义再推公式，布置两道课后题就完了。考试学生都能做对，一到课程设计全忘，后来我就改。
第一次改，加了个5分钟小实验：拿一根奶茶吸管，拿一根同长度的塑料圆棒，让学生亲手扭，感受直径不一样刚度差多少。哦，原来粗一点，硬这么多？学生一下就有概念了——对，圆轴的极惯性矩跟直径四次方成正比，直径涨一倍，刚度翻16倍，这个点比我讲十句公式都管用。
第二次改，把校核顺序反过来了。原来都是先选直径再校核刚度，不合格再改，学生嫌麻烦，改个一次两次就凑合了。现在让他们先定允许的最大扭转角，再反过来推需要多大的极惯性矩，最后直接出直径，一步到位，错的少了一半都不止。
第三次改，我把自己当年挖机轴的破事讲给他们听，再把那个失败的零件带到课堂传着看。不是为了讲笑话，就是让他们知道，这个坑，前辈真踩过，踩了真疼，你现在注意，出去就少挨一顿骂。
现在学生碰到轴设计，都会多问一句：我这个要保精度吗？要的话先算扭转刚度。这就够了，我教设计的，不要求他们把所有参数都背下来，能想到这个点，就已经赢过大半刚入行的新手了。
昨天还收到个毕业三年的学生发消息，说他们做无人机机翼转轴，刚试产抖得厉害，找了半个月原因，最后发现就是转轴扭转刚度不够，改大0.5mm直径就解决了，还说当年课堂上那个坑没白记。
你看，做设计哪有那么多玄乎的东西，就是把前人踩过的坑，一个一个摆给后来人，别让他们再掉进去而已。扭转刚度这个坑，我挖在课堂里，总比他们出去挖在工地上好。
