三个学生，做不同的设备，全犯了同一个毛病。
上来就找软材料？这是最大的坑
说实话，我太懂学生的直觉了。不就是隔振吗？软的东西吸振，肯定比硬的好啊。前年有个学生做小型光谱仪的底座，要隔离内部步进电机的振动，保证分光精度。上来就选了10mm厚的超软硅橡胶，说这个摸着最弹，隔振肯定好。结果样机做出来，一开机，CCD拍出来的条纹全花了。测了一下振动幅值，比不垫橡胶还大三倍。学生站在试验台旁边，脸都白了。

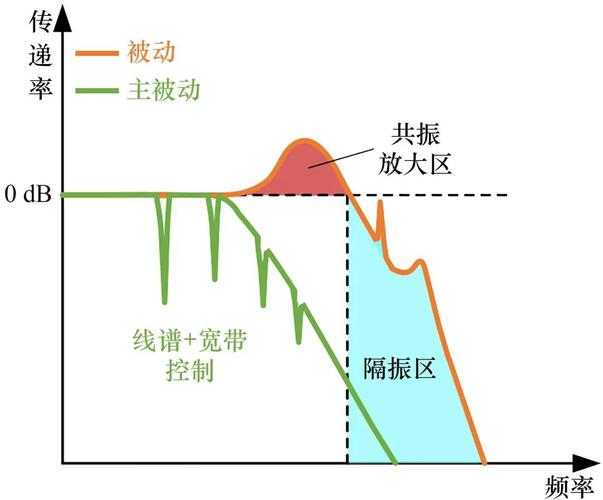

为什么？所有学生都背过传递率公式，都记得频率比大于√2才有隔离效果。真到自己做设计，全忘光。
软材料刚度太低，系统固有频率被拉得太低，刚好落在电机的激励频率范围内——直接共振了啊。
这句话我在课堂上说过没有一万也有八千，还是年年有人错。对吧？直觉害死人。学生总觉得我公式都背了，怎么会错？那是因为你背的是理想单自由度系统的公式，实际设计里，你光算隔振器不算设备本身的质量，不就是纸上谈兵。
改了三次教学内容，才把卡点说透
最早我教这块，就是黑板上推公式，画完曲线划重点，留两道计算题当作业。结果呢？学生考试满分，做设计全崩。我一开始还怪学生不用心，不动脑子。后来跟企业的工程师聊天，才回过味来——我们教的全是理想状态，根本没碰过真实设计的卡点。
比如，谁会在题目里告诉你，安装设备的水泥地面本身也有固有频率？谁告诉你，被隔离的设备本身，机箱、工作台也有自己的一阶模态？你隔振器算对了，工作台本身共振了，结果还是废的。
后来我改了教学顺序。上课从来不先推公式。一进教室先把前年那个光谱仪的测试数据放出来，两张振动幅值曲线叠在一起，一张垫硬橡胶，一张垫软橡胶，让学生自己找哪个对，为什么对。
第一，要隔离的激励频率范围是多少？
第二，被隔离设备的总质量是多少？
第三，允许的最大变形量是多少？
把这三个数拍在脸上，再去算需要的系统固有频率，反推隔振器的总刚度，最后再选材料、定尺寸。
不过话说回来，实际做项目的时候，很少能拿到准确的激励频率范围。很多客户给你的需求就是“电机转速3000转，要隔振”，没了。这种情况怎么办？我教学生，别偷懒，把2500转到3500转的传递率全算一遍，别卡死在一个点上。留够余量，比什么都重要。
工程里哪有完美，只有取舍
去年有个学生做高精度显微平台，为了拿到最低的传递率，选了空气弹簧隔振器。算出来传递率确实好看，0.08，达标了。结果样机装起来，调焦的时候手一碰，平台晃半分钟停不下来。水平刚度不够啊，根本满足不了定位精度要求。
最后改方案，换了阻尼适中的丁基橡胶复合隔振垫，传递率升到0.12，比之前高了四个百分点，但是水平刚度够，变形量控制在要求以内，一次就过了验收。
振动隔离从来不是纯学术问题，是在约束里找平衡的工程问题。
你要传递率，就得牺牲刚度，可能变形超标；你要控制变形，刚度就得上去，传递率就没那么好看；还有空间限制，成本限制，环境温度对橡胶刚度的影响……哪来的完美解？
之前带学生去合作工厂见习，车间里的老钳工改隔振，从来不是上来就换材料重算。都是找几块不同厚度不同硬度的废橡胶片，挨个垫上去测，测完选个满足要求的就定型。学生看完都惊讶，说原来不是算完就完了啊？
本来就不是啊。公式算出来的是理想值，实际安装的接触面平整度，地脚螺栓的预紧力，甚至环境温度变个十几度，隔振器的刚度都会变。你不做试验验证，留好调整空间，不出问题才怪。
我改学生设计的时候，从来不先看你的传递率算得对不对。我先看你有没有写清楚，你卡了哪些约束，留了多少调整余量。你能说清楚你为什么选这个硬度，为什么留这个厚度，哪怕计算误差个百分之十，我都给过。
毕竟，我们教机械设计，不是教学生考满分，是教学生能做出能用的东西。
昨天还有个毕业三年的学生找我，说新做的在线检测设备过不了客户的振动试验，问我怎么回事。我先问他，第一步做了啥？他说先算了整机质量，定了激励频率范围，匹配了频率比，选了隔振器。我说那肯定不是隔振器的错，你去查安装底板的刚度，肯定是底板太薄自己共振了。下午他回我，果然，加厚了两毫米底板就好了。还说，当年上课你说的那句话，我到现在还记得：先错频，再选料，别拿软材料当万能药。
能记住这句话，这课就没白教。
