上周改完本届学生的课程设计，坐在办公室抽烟，越想越觉得得把这个点记下来。
十个做结构设计的学生，八个栽在同一个地方。
不说你也猜到了，热应力。
课堂上最常见的卡点：把温度变化当成了「额外载荷」
学生上学的时候，大部分习题都是给好外力，算强度，算挠度，做的多了，就形成了思维定式：应力都是外力给的。温度变化？那是特殊工况才需要考虑的东西，轮不到我一个做课程设计的学生操心。

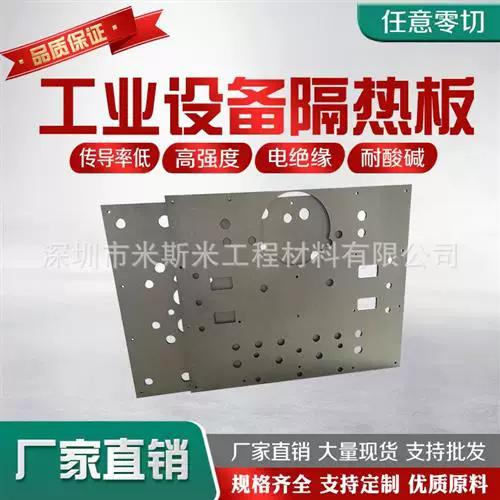

上次有个学生做小型注塑机的隔热板连接结构，画图画的漂漂亮亮，强度校核全过，就是没考虑隔热板两侧的温差——一侧贴料筒，一百八十度，另一侧贴机架，四十度，两侧热胀量不一样，又被螺栓紧死不能动，算下来热应力已经超过铝合金的屈服强度了。
我给他圈出来的时候，他还一脸懵：这也能产生应力？
说实话，不能全怪学生。翻遍我们现在用的主流教材，热应力都放在最后几章的角落里，字体比正文小一圈，例子也都是航天锅炉那种极端高温工况，给学生的感觉就是：这是小众知识，只有做极端设备才用得上。
谁会想到，常温环境下几十度的温差就能搞坏一台设备？
真下工厂才懂：热应力很多时候是最大的隐形杀手

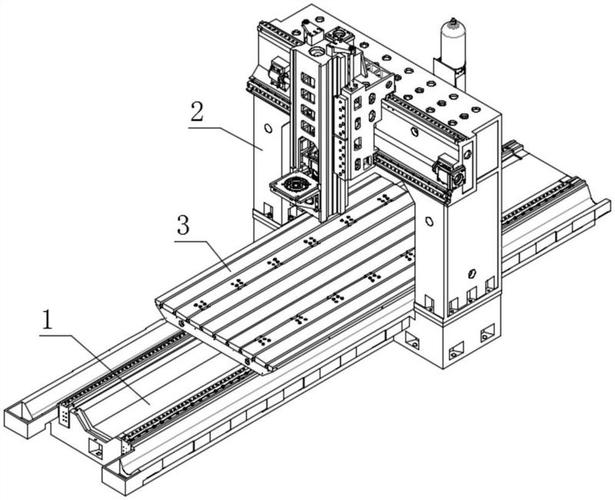

我刚毕业进工厂那会儿，跟着老钳工处理过一个故障，至今记得。一台十几米长的龙门刨床，春天安装调试，精度全合格，放了一个夏天，秋天再开机，导轨直线度超差三倍，磨都磨不好。
拆开地脚一看，床身因为热胀被螺栓卡死，内部热应力把导轨面顶拱了，整个床身废了小一半。
那时候我才明白，热应力根本不是什么极端工况的特例，是只要有温度变化、有变形约束就会存在的常规应力。
更坑的是，它藏的很深。你算外载荷应力，一眼能看到，热应力看不见摸不着，不拆开来根本想不到是它搞的鬼。还有更隐蔽的，不同材料拼在一起，线膨胀系数差个几倍，温度一变，你拉我我扯你，应力就出来了。铝和钢锁在一起，陶瓷和金属焊在一起，这种地方十有八九要出热应力的问题。
很多新手设计师，甚至干了好几年的，都容易在这翻车。算强度的时候把外载荷算的门清，就是忘了算热应力，样机出来用了几个月好得很，温差一变直接裂，要么精度直接崩，改起来要了老命。
不过话说回来，也不是所有结构都要抠热应力。小零件，没有约束，温差也就几度，那忽略了也没事。但只要尺寸超过一米，或者有固定约束，或者两种材料连接，你就必须停下来想一想。
改了三次的教学小技巧，帮学生跨过这个坎
之前我上课也是先讲公式，热应力等于弹性模量乘线膨胀系数乘温差，巴拉巴拉，讲完学生记了公式，转头就忘。后来我改了，不讲公式先问问题，拿到任何一个设计，先问自己三个问题：
第一，工作最高最低温度和装配温度差多少？
第二，结构能不能自由胀缩，有没有被螺栓、导轨、相邻零件卡死？
第三，相邻零件的线膨胀系数差了多少？
三个问题问完，要不要算热应力，一目了然。根本不用一开始就背公式。
我还把工厂拿回来的一块热应力开裂的铝板，每次上课都拿出来传着看，让学生摸那个开裂的断面，告诉他们这就是看不见的应力给撕坏的。比看一百张PPT管用。
说实话，我们教机械设计这么多年，其实一直偏向外载荷，把温度带来的影响当成附加题，其实现在的设备功率密度越来越高，精度要求越来越严，热应力早就变成必答题了。很多时候，外载荷产生的应力还没热应力大，你说吓人不吓人。
之前带过一个学生做伺服电机端盖，铝端盖用螺栓锁在铸钢机座上，运行的时候电机发热，铝要胀，钢不让胀，热应力把轴承孔挤成椭圆，轴承跑圈，不到一年就坏了，就是典型的漏算了热应力。改的时候把螺栓孔改成长圆孔，给铝端盖留了伸缩余量，问题直接解决了，成本一分钱没加。
你看，其实很多时候不需要你做复杂的有限元计算，只要你想到了，留一点点余量，给变形留个出口，大部分问题就解决了。怕就怕，你根本想不到还有这么个东西在。
做设计久了就会明白，大部分出问题的地方，不是你算错了数，是你根本没考虑到这个因素。
热应力就是最典型的那个隐形坑。
