摘要：很多有三五年经验的机械设计师，都把制图标准当成刚入行的入门基础知识，从来不放在心上。直到出了质量事故，赔了钱，才想起翻标准找问题。本文结合实际工程案例，拆解几个中级设计师最容易踩的制图标准坑，都是血淋淋的经验。
藏在文字高度里的报废陷阱
上周刚处理完一次质量投诉，原因说出来你可能不信。一个工作五年的设计师，出A0的总装图，为了图面干净，把所有标注文字都改成了2.5号。打印出来之后，车间下料的师傅眼神不好，把M6的螺纹孔看成了M16，整块四十多公斤的铸铝模坯直接报废。

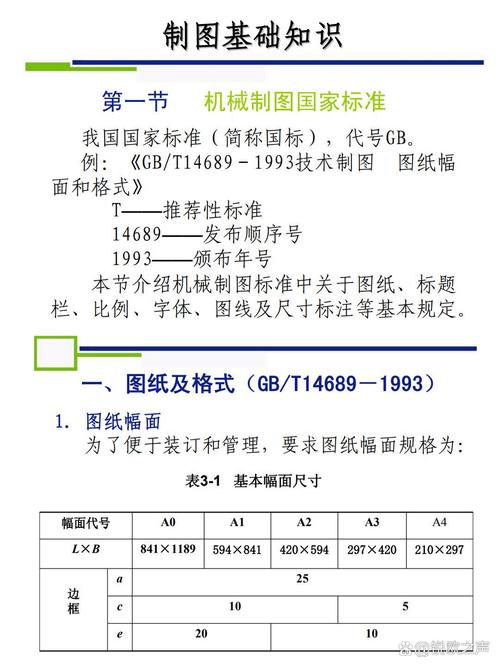

很多人觉得，字体大小不就是个形式？GB/T 14691-1993《技术制图 字体》里明确写了，汉字最小高度不得低于3.5mm，数字字母不小于2.5mm，这不是拍脑袋定的规则，是几十年印刷、识图经验堆出来的安全线。
说实话，大部分设计师都栽在缩放这里。屏幕上看2.5号字挺清楚，出大幅面图的时候整体缩放，实际印刷出来可能只有1.8mm，老花镜都救不回来。
A2及以下图用3.5号字，A0、A1用5号字，别瞎改。改一次图面好看了，给后续环节埋个雷，炸到自己就是大损失。我见过一个设计师，因为这个事赔了两万多，半个月白干，找谁说理去？
剖面与公差里的隐形规则
去年接了一个外协加工的活，对方把尼龙衬套做成了淬火钢件，退回来重新做，耽误了半个月工期。追根溯源，就是对方设计师偷懒，不管什么材料都画45度斜线，没按标准换剖面符号。外协厂的识图师傅看剖面就是钢，也没仔细看明细，直接就干了。

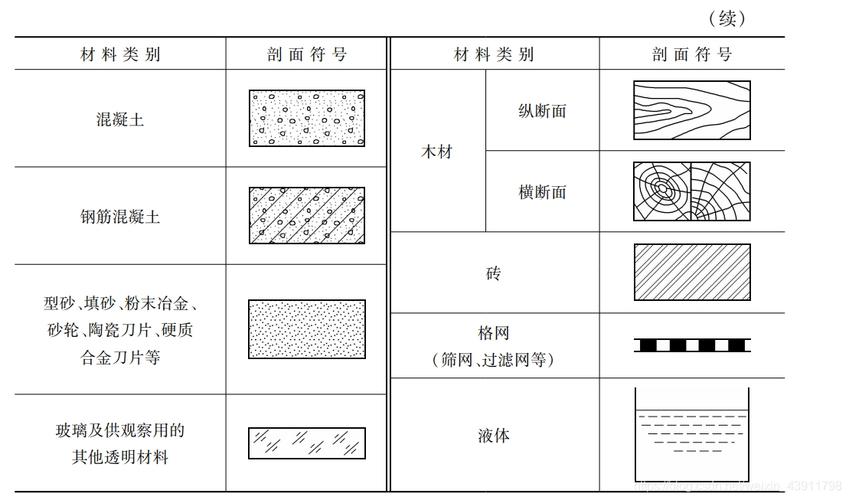

GB/T 4457.5-2013《机械制图 图样画法 剖面区域的表示法》里写得明明白白，金属是均匀45度斜线，非金属是交叉网格，混凝土是点加斜线，橡胶有专门的符号。很多人觉得反正我标了材料，剖面符号无所谓，真碰到赶工的时候，没人会盯着明细栏一个一个对。
形位公差的坑更多。基准符号随手画，字母歪着放，框线斜着摆，看起来图面整齐，实际上完全不符合标准。GB里要求基准字母必须水平写，公差框只能横放或者竖放，歪着放的话，很多老检验员根本不认，三坐标测量的时候基准找错，测出来的结果全错，你说冤不冤？
不过话说回来，现在都是三维转二维，软件默认的标注样式很多都不符合国标的要求，转完图一定要改，别直接用默认样式出图，省那十分钟，可能后面赔十万。

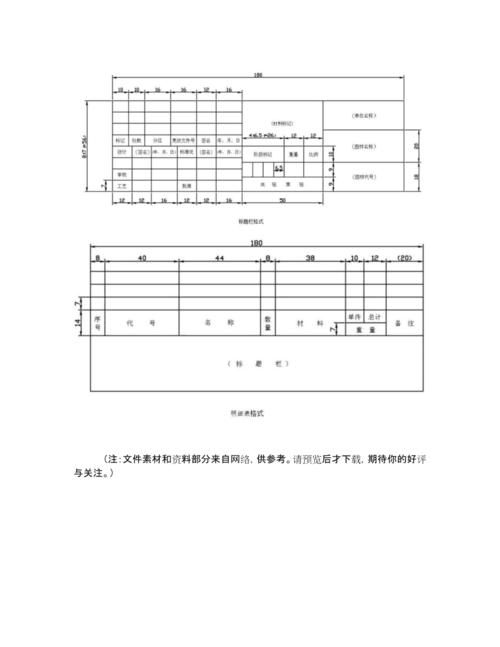

标题栏与明细栏的不成文规矩
我见过太多设计师，标题栏随便填，比例错了，材料空着，更改栏从来不用，改完图直接擦掉重画。上次我们给汽车厂做配套，对方生产线上换零件，翻出来的图纸还是两年前的老版本，就是因为改了图没填更改标记，车间打印的时候拿了旧图，一下出来一百多件不合格，全砸手里。
标准要求明细栏从下往上排，外购件标准件放最下面，自制件往上排，很多人反过来，从上往下排，采购找物料的时候要翻到最后一页，赶急活的时候找不到，耽误产能，全算在设计头上。还有图号，很多人自己瞎编规则，不按公司的编码标准来，到后面PDM系统里搜不到，整套图纸都丢了，重新画一遍，白忙几个星期。
别觉得这些都是小事，制图标准本质上是整个制造业的通用语言，你不按规则说，别人就听不懂，听不懂就会做错，做错就要赔钱。现在行业利润这么薄，一件报废可能就把一个项目的利润吃光了，犯不上。
真要少踩坑，没事翻一翻国标，那些看起来枯燥的条文，全是之前的人用钱换回来的经验。别等出事了才想起，原来标准早就把坑标出来了。
