摘要：本文是我经手二十多个喷灌机项目攒下的实战干货，不讲空泛的理论，只说设计选型里的真问题，给有基础的中级工程师提个醒，避开那些我花几十万买出来的坑。
核心行走机构的选型坑，我亲身踩过
说实话，我刚入行做喷灌机设计的时候，也觉得不就是一个带轮子的桁架加输水管吗？能有什么难的？直到第一次去内蒙古的项目现场救场，才知道这里面的门道能坑死人。

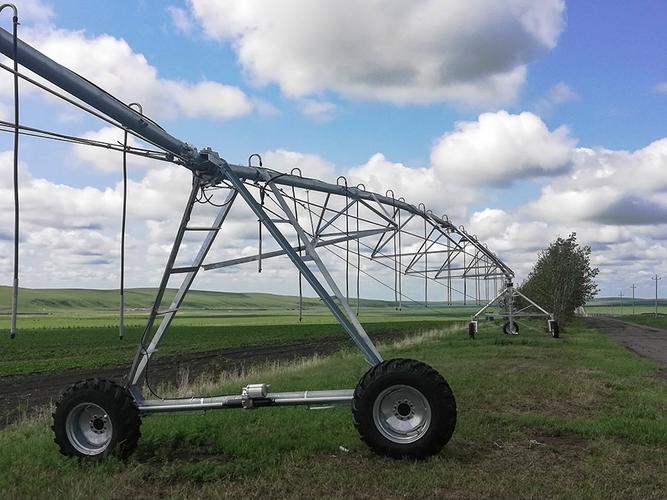

现在国内应用最广的就是中心支轴式喷灌机，大跨度的能做到五百多米，覆盖上千亩地。行走机构是整个设备的心脏，大部分故障都出在这儿。很多人选驱动轮的时候，只会看额定载荷能不能撑起整机重量，完全忘了算接地比压。
开春华北、东北的土壤化冻，表层是软的，沙壤土的允许接地比压也就0.1MPa左右。要是你为了省成本选了小轮径窄轮宽，算下来接地比压超过0.12MPa，走两步就陷进去，陷在软土里挖都不好挖，耽误农期就是得罪用户。
单轮接地比压的计算公式很简单：P = G/(2*b*d)，G是单轮承受的垂直载荷，b是轮宽，d是轮径，P就是接地比压，这个数值一定要比当地耕作层土壤的极限承载压力小15%以上，留够余量，别卡着线选。
不过话说回来，也不是轮越大越好，轮径大了驱动扭矩也要跟着涨，电机功率上去，成本就上来了，这里就是个权衡的活，哪有什么标准答案？全看你对项目现场的了解够不够深。
喷水均匀性的设计误区，九成新手都错
喷灌机好不好用，核心指标就是喷水均匀性。不均匀的话，一块地有的浇涝了有的旱死，用户直接给你退货。很多新手以为只要把喷嘴型号按流量选对就完事了，根本没把沿程压力损失当回事。
我给你算一笔，五百米跨度的喷灌机，输水管沿程的压力损失用达西公式算：ΔP = λ*(L/d)*(ρv²/2)，λ是沿程阻力系数，L是管长，d是管径，ρ是水的密度，v是管内流速。要是你整根管子都用同一个管径，末端的压力能比中心低30%还多，喷嘴流量差了快一半，均匀性能合格才怪。
按照GB/T 20041-2015《喷灌设备 中心支轴式和平移式喷灌机》的要求，喷灌机所有喷嘴的工作压力偏差不能超过设计值的±10%，所以输水管一定要做变径设计，每三到四跨缩一次管径，既保证末端压力符合要求，又不会无缘无故增加管材成本。
我前两年见过一个年轻设计师，为了凑压力偏差要求，全程用大一号的管径，结果成本直接上去了22%，报价比竞争对手高了一大截，本来稳拿的单子直接飞了，这不就是捡了芝麻丢了西瓜吗？对吧？
极端工况的可靠性细节，书本上不会写
喷灌机都是放在野外露天作业，不同地区的工况差的不是一点半点，照搬通用图纸不出问题才怪。这些细节都是拿钱砸出来的，书本上很少写。
就说抗风设计，我当年刚接第一个内蒙的项目，为了降重量减成本，把桁架下弦杆的壁厚减了1mm，风载计算偷懒用了当地三十年一遇的基本风压，没按要求用五十年一遇的。结果项目投产第一年，刮了一场八级大风，三根下弦杆直接弯了，连夜拉材料过去返工，来回运费加人工，亏了小三十万！
现在我做设计，风载一定按GB 50009-2012《建筑结构荷载规范》取五十年一遇的基本风压，哪怕业主说我们这很少刮大风，我也不让步，吃过亏的人，就是这么固执。
再说说盐碱地项目，很多人用普通镀锌螺栓连接件，一年就锈死了，下次检修拆都拆不开。我现在做盐碱地项目，所有连接螺栓要么用热镀锌加环氧封闭涂层，要么直接上316L不锈钢，虽然采购成本涨了一点，但是能用十年不用换，口碑就出来了。
东北还有防冻的问题，很多设计忘了在输水管最低处留排空口，停灌之后管里存水，冬天一冻就把管子裂了，来年开春还要挖出来换管，折腾不说，还坏名声。
做喷灌机这一行，说难不难，说容易也不容易。拼的不是你会画多少图纸，是你有没有把现场的各种情况都想到，把该留的余量留出来。很多坑，你不去现场踩一次，永远记不住。
