摘要：本文结合多个量产项目的实战经验，梳理智能工装设计从需求梳理到参数选型再到量产防护的核心要点，针对中级工程师常见的踩坑点做了总结，内容均来自实际项目，可直接用于设计参考。
上个月帮新同事改第三版智能夹持工装的方案，改到凌晨两点。我盯着屏幕上飘红的干涉检查报告，突然反应过来——很多人对智能工装的理解还停留在「加个传感器就行」。大错特错。
别上来就堆硬件，先锚定核心需求
智能工装的本质，还是解决传统工装解决不了的问题：批量生产一致性差、多品种换型慢、人工调整误差大、加工过程没法溯源这些。不是给传统工装贴个智能标签就算做完了。

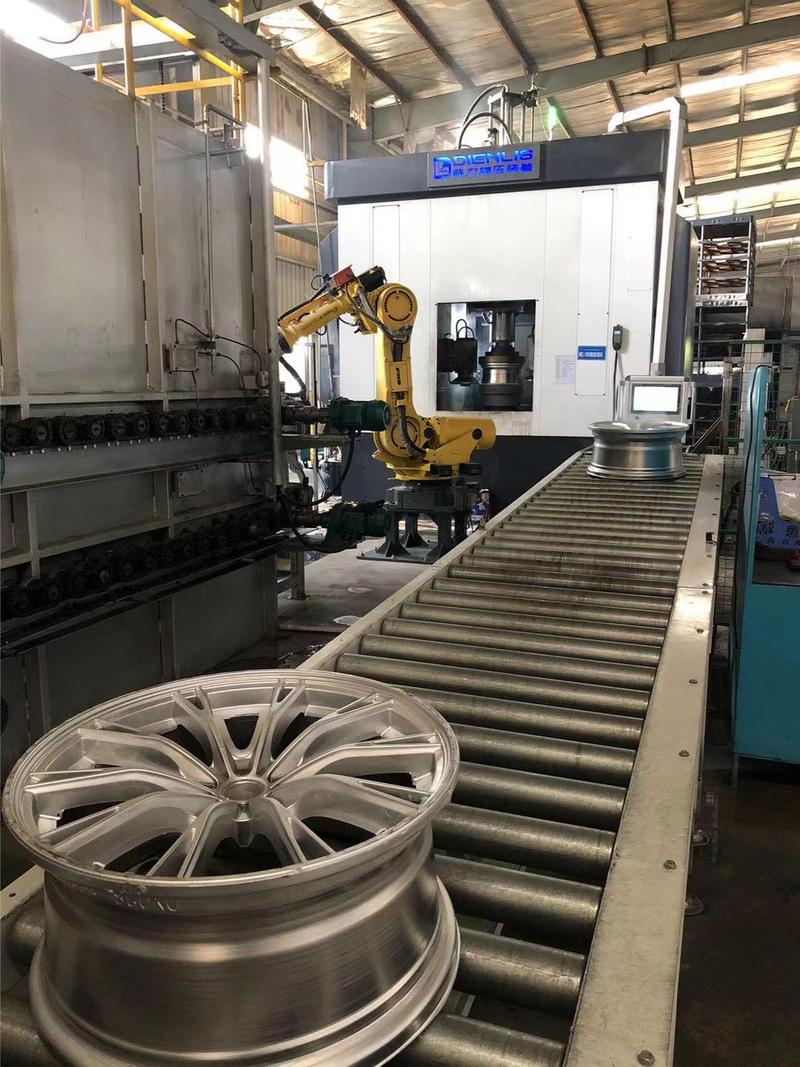

前年给汽车轮毂生产线做在线检测工装，客户一开始开口就要全功能：3D视觉定位+六维力控+全参数云端上传，算下来单台成本直接超预算三倍，还占了半个操作工位的位置。后来蹲在生产线看了三天老工装的运行，才摸清楚真实痛点：其实只是毛坯锻造后温度不均，传统工装装夹的时候因为热胀冷缩偏移，导致后续加工合格率掉了10个点，只要能实时检测装夹偏移量，给数控系统补个偏差就行。
说实话，最后给出来的方案简单到不行：在三个定位块上各装一个微型接触式位移传感器，加个小型IO模块连生产线PLC，成本只有原来方案的八分之一。跑了半年，合格率直接涨到99.2%，客户笑到合不拢嘴。
很多新手踩坑就是赢不了「智能焦虑」，总觉得不用上最贵的硬件就是不专业。车间多油多铁屑，高精度视觉镜头每周擦都起雾，你说闹心不闹心？能解决问题的方案，才是好方案。对吧？
核心参数选型：选型手册不会写的潜规则

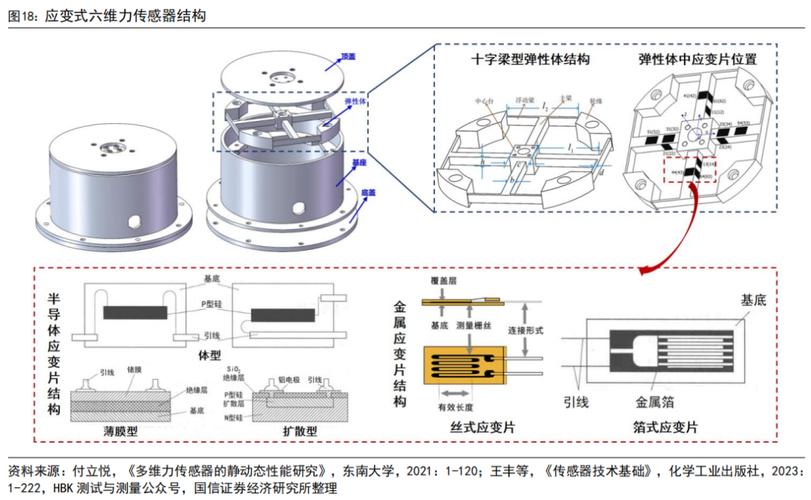

说个我踩过的大坑，刚做智能工装那会，给精密装配线选力控传感器，为了省成本，额定载荷选的刚好等于最大装配力。结果批量试生产的时候，一周坏了三个传感器，赔了小十万，现在想起来还肉疼。
按照行业通用的选型规范，智能工装用传感器的额定载荷，必须留1.5倍以上的冗余，冲击工况下要留到2倍，符合GB/T 14479-93传感器通用术语里对额定载荷的定义要求。你别小看这个冗余，零件装夹的时候那一下碰撞，瞬时载荷能轻松到稳态的1.5倍，没有冗余直接就把应变片冲坏了。
通讯方式的选择也有讲究，在线加工工装一定要选Profinet，延迟能稳定在1ms以内，满足实时补偿的要求。要是做离线检测工装，CANopen完全够用，成本能降三分之一，没必要追高端接口。
热变形补偿是智能工装的核心优势之一，做精密加工的时候，工装基体受切削温度影响，每升10℃，一米长度的变形就能到0.1mm，完全超出公差要求。在工装关键定位点埋上温度传感器，把变形量提前拟合进补偿模型，加工精度直接能提一倍。我们去年做的航空铝合金框加工工装，做完补偿之后，加工精度从0.05mm稳定到0.02mm以内，合格率从82%涨到98%，太香了。
不过话说回来，补偿模型不是越复杂越好，我见过有人加了十几个变量，结果车间的老工控机跑不起来，每秒只能更三次数据，反而拖慢加工节奏，够用就行。
防护与可靠性：量产环节最容易翻车的暗坑
实验室测试完美的工装，一上线批量生产就出问题，十有八九是防护没做到位。车间环境不比实验室，到处是切削液、飞屑，还有不停的震动，随便一个小地方没考虑到，就是停产维护的大麻烦。
说几个细节，很多人容易忽略：接线接口必须用IP67以上的密封接头，普通IP65挡不住切削液的渗透，用不了三个月接线端子就氧化短路，哪怕一个接头贵几十块，也比停产一天损失几万块强。传感器不能直接贴在工装基体上，必须加橡胶减震隔离垫，不然工装的切削震动会全部传到传感器，采出来的数据全是噪音，根本没法用。
说出来你不信，我们现在做智能工装，布线环节的成本占比能到12%，全是之前踩坑踩出来的。之前有个项目，工人图省事，把传感器线束直接固定在工装架上，没有穿金属保护管，不到半个月就被飞屑刮破绝缘层，短路烧了PLC模块，整条线停了八个小时，赔了不少钱。
还有一定要留一键校准接口，智能工装用半年，传感器零点肯定会飘，别做那种需要厂家工程师带专用软件上门校准的设计，现场维护工人调不了，出了问题只能等，分分钟被车间骂死。做个一键校准的触发按钮，存好基准值，工人按一下就能搞定，没多少成本，体验提升不知道多少。
其实智能工装设计，核心还是工装，智能只是解决问题的工具。你把传统工装的定位、夹持、刚度这些基本功做好了，再加合适的智能感知和补偿，就能出来好用的产品。别为了智能而智能，花了冤枉钱还解决不了问题。
