上次带高年级做旧产线改造实训，有个组卡了整整七天！所有硬件接线查了三遍，PLC程序翻了四五次，上电就是读不出旧称重传感器的半条数据。
最容易被忽略的隐形卡点
很多学生刚接触这块，都觉得工业协议转换不就是买个网关，插上线，配个IP，等着通就行？教材上也写得轻巧，就是不同工业网络之间的“翻译器”，实现数据互通。哪有这么容易。
我们实训用的那台退役旧包装线，称重传感器还是十年前的Modbus RTU，要改接到新的Profinet总线PLC上，学生照着卖家给的配置文档一步步填完，死活不通。

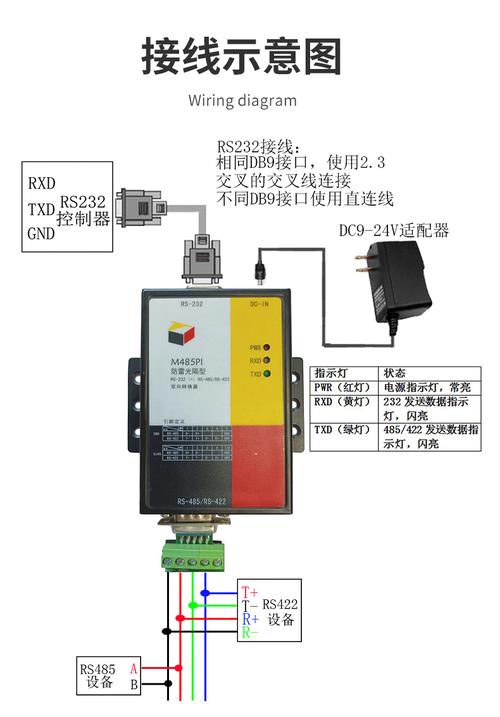

学生产线改造项目工业协议转换网关接线实物图
你猜问题出在哪？就这一个bit的差别。学生照着传感器残旧的说明书设对了波特率9600，校验位随手选了“无校验”，没想到这款老设备出厂默认是偶校验。就差这一位，整组人卡了七天！
说实话，这种坑，哪本教材会写？所有资料都在讲概念讲框架，没人会把这种工程里的细碎小事写进去。学生背得出来协议转换的三种实现方式，碰到一个参数错了直接卡死。
改完教学设计才懂：要练手，别背概念
之前我上课也走错路。先讲各种协议的定义，再讲协议转换的分类，硬件网关、软件功能块、PLC原生扩展，一条一条列清楚，最后布置作业画原理框图。期末考分都不低，一碰到真实项目直接懵。
后来我干脆把整个教学顺序倒过来。上来先扔任务：这台旧线，传感器协议不对，接不上新PLC，一周之内给我调通。要解决问题，学生自己会去查，为什么两种协议不能直接连？差在哪？哪里需要转换？转换要调哪些东西？
有次一组学生为了省项目经费，没买硬件网关，用PLC自带的软件功能块做协议转换，调完通电，十次有三次丢称重数据，节拍根本跟不上包装线的要求。
Modbus转Profinet协议转换数据帧抓包截图
学生自己抓包才看出来问题：PLC主任务还要控制输送带的步进运动，协议转换的任务优先级设得太低，抢不到总线带宽，请求帧硬生生被卡了几百毫秒。最后换了个几十块的硬件网关，立马正常。
这种取舍，你在课堂上把嘴说干了，学生也记不住。自己踩一次坑，一辈子都忘不掉。不过话说回来，现在能拿来做实训的真实旧设备太少，很多学校都是用模拟软件做，那根本出不来这种真实的坑。我们也是刚好实验室淘了台退役的工业线，才攒出这个实训项目。
机械设计为啥要碰这块？
机械设计为啥要碰这块？
不少学生刚开课的时候都问，我是做机械结构的，学工业协议转换干嘛，那不是电气工程师的活吗？
前年毕业的一个学生，现在做非标设备，上次回校聊起，说他们项目组，结构师画完机台，电气进场接线，发现三台视觉传感器的协议不对，接不上主PLC，要加协议转换网关，结果电气柜早就被结构塞满了，根本没地方放。最后硬生生改了整台机的安装板，开孔，挪其他元件，折腾了半个月，工期延误还扣了奖金。
要是做结构设计的时候，就懂一点协议转换的常识，知道不同设备互连大概率要加网关，一开始就给网关留好安装位置，提前算好空间，哪会出这种事？
我们机械设计方向教这块，不需要你去写协议栈，不需要你背每个协议的帧格式，你只要懂几个核心的东西：什么时候会需要协议转换？常见的几种方案各占多大空间，成本差多少，稳定性差多少？做设计的时候提前把坑留出来。
比如，旧线改造，要给网关留安装位，别把电气柜塞得满满当当。比如对节拍要求高的运动控制，别贪便宜用软件转换，老老实实上硬件网关。这些东西，不需要你多精通电气，但是你得知道，不然你画的结构再漂亮，落不了地，就是废纸。
那个卡了七天的组，最后把参数改对，读到第一个称重数据的时候，全组在实验室喊出声。那种成就感，那种印象，比做十道模拟题都深刻。
现在做机械，早就不是画个零件拼起来就行的时代了。机电掺在一起，很多坑都是跨领域的，你多懂一点，就能少踩一点，出来干活就比别人顺一点。对吧？
