上周上机械系统课程设计，抽到工业现场交互终端的组，全卡了。我盯着收上来的初稿，喝了三杯茶，最终决定把题目再改一次。这是第三次了。
学生的第一个误区：把它当大号平板做
刚结完消费电子结构设计的单元，学生的惯性太强大了。我翻了八组初稿，七组做的都是窄边框高屏占比，超薄铝合金壳体，甚至有一组连背膜弧度都做了，说是拿握舒服。
问题是——谁拿啊？
工业现场交互终端，九成九是固定在机床悬臂或者设备机架上的，不是让你揣走的。戴厚棉纱劳保手套的手，碰窄边框就是百分百误触。沾了切削液的油污，你那亮面玻璃，一天就花的看不见字。IP等级？一半的组压根没提。

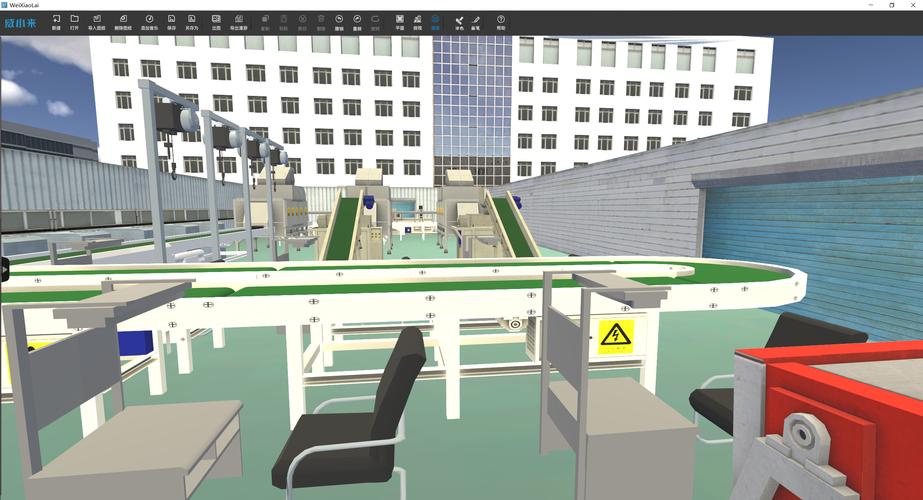

学生设计工业现场交互终端3D建模错误截图
说实话，我第一次出这个题的时候，也没料到错的这么统一。核心问题出在我，没给具体场景，学生没去过现场，只能拿自己天天见的平板套。绝大多数学生默认：交互终端就是带屏幕的盒子，核心是屏幕体验。其实错的离谱，这东西的核心，从来都是「现场」两个字。
很多人刚入行，都会忘了，工业设计的前提，是适配现场的恶劣环境，不是拿来看的。
改限定场景之后，才发现全是取舍
我把题目改成「给数控车床操作位设计配套交互终端」，一下子边界就清晰了。不用再想什么通用设计，就盯着这个具体场景抠。
第一个要掰过来的点，就是要不要做全触屏。几乎所有学生一开始都想做全触屏，省空间，好看。我只问了一个问题：紧急切刀的时候，你戴着手套，能三秒摸到停止键吗？物理急停必须保留，而且必须做凸面大按钮，不能藏在屏里。这个是死规矩，不是设计审美问题，是人命关天的事。

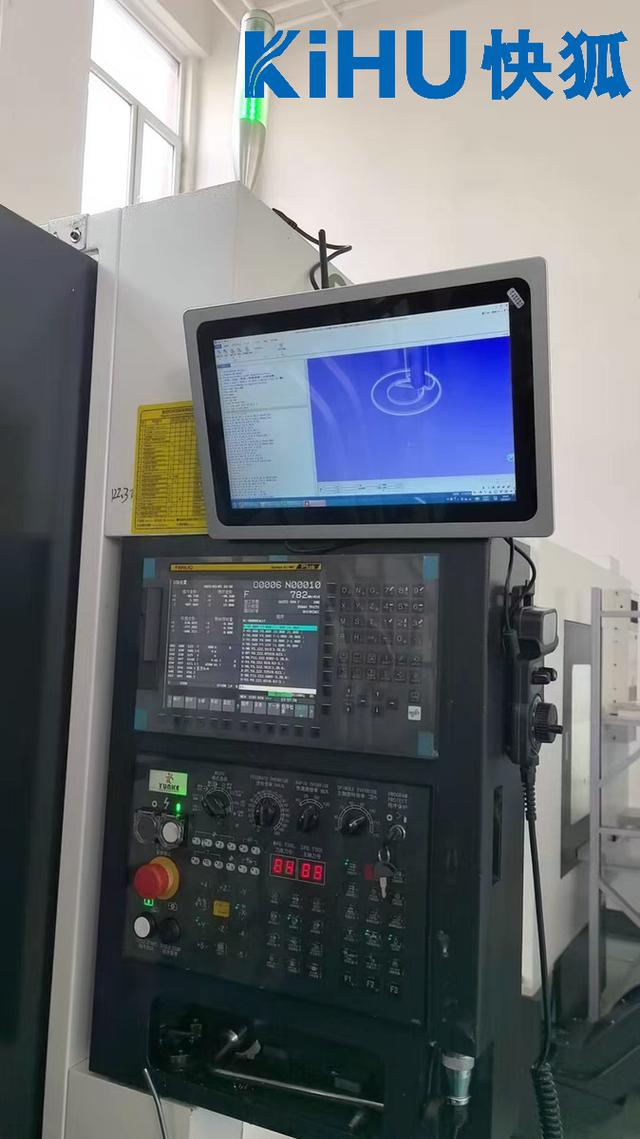

数控车床悬臂式工业现场交互终端安装图
再比如屏幕尺寸，选10寸还是15寸？大了挡操作工人的视野，看车床卡盘的时候挡视线，小了，二十多个参数挤在一起，老花眼的师傅根本看不清。最后大多数学出来的结论是12寸，把常用参数放在固定区域，其余做切换，这个就对了，找着取舍的感觉了。
再比如壳体厚度，追求轻薄的话，做2mm铝合金，装在悬臂上，机床一开震动，用不了三个月壳体就裂了。做到5mm，重是重一点，但是稳，能用十年。工业设计哪来的那么多轻薄优先，耐用稳定才是排在第一位的。
不过话说回来，漏的最多的细节还是走线。一半的组完完整整做了屏幕、壳体、按键，转头就忘了给背部留进线的密封接口。线走外面，粉尘油污顺着线就钻进主板了，不出半年就坏。这些坑，没碰过真问题的人，根本想不到。
教完这轮，我改了自己的教案
教完这轮，我改了自己的教案
之前我总觉得，教设计就是教参数，教建模，教强度校核。现在才发现，不对，没见过现场的人，连约束条件都找不对。你让他设计工业现场的东西，他拿书房里做消费电子的思路套，怎么可能对。
上次带学生去机械厂实习，有个学生蹲在车床边摸了半天旧的交互终端，跟我说，原来这东西玻璃比我手机屏幕厚三倍啊，原来边角都是圆弧过渡，就是怕撞了劳保衣服勾丝。这些细节，教材上不会写，我也不会想到要提前一条条说，只有自己见了才懂。
我现在已经把教案改了，下次再开这个设计题，先放十五分钟的现场实拍，有沾了油污还在用的旧终端，有露天料场被雨淋过的终端，还有被叉车撞歪了壳体还能正常运行的，先让大家看明白，这东西是用来干嘛的，要扛什么造，再动手建模。
还有个小插曲，之前有个学生跟我杠，说现在都无线通讯了，为什么还要走有线？无线多干净好看。我给他举了个真事，前年我去参观的那个机械厂，就是有个新上的设备用了无线终端，一次电焊作业，电磁干扰断了信号，程序停在半中间，车刀直接撞在了工件上，损失了好几万。工业现场，稳比什么都重要，能有线就不无线，不是技术不行，是不敢冒那个险。
设计这东西，从来不是越先进越好，是越适合场景越好。我改了三次题，就是想让学生明白这个理。下次上课，我要把这句话写在黑板最边上。
