上个月带大三的机械综合课程设计，题目就是这个，我本来以为顶多卡一周，没想到一半的组卡了整整三周。
第一次做就碰了硬钉子
这帮孩子现在看的都是顶刊最新成果，张嘴就是高精度柔性分拣，上来就选3D视觉分拣模组，算预算的时候直接傻眼——一个带算法的视觉模组，花掉了整组80%的经费，剩下的钱买主轴、买导轨都不够，只能买最便宜的铝型材，装上去晃得像筛子。
说实话，我一开始也松了要求，想着让他们自由发挥，没想到自由过了头，全往最复杂堆，完全忘了我们做的是教学原型，所有零件都要自己拧，调试空间就实验台那半平米。
有个组更有意思，选了皮带输送加气动推杆分拣，定位的时候没留缓冲，工件一滑直接撞向加工刀头，半天功夫撞断两把高速钢铣刀，过来找我拿新的时候脸都绿了。

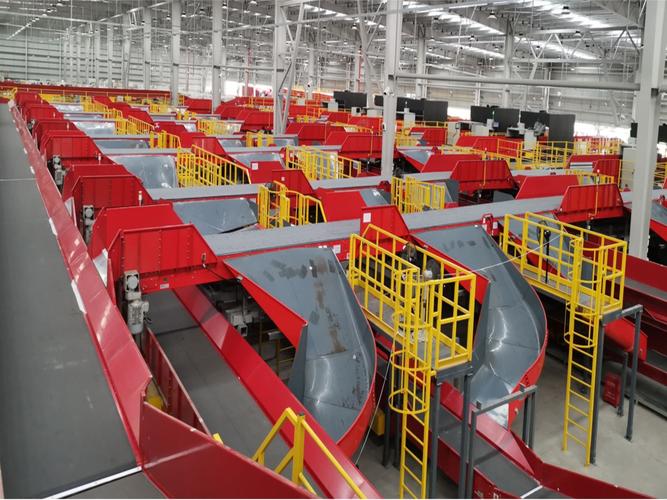

学生组装失败的自动化分拣加工单元原型
我蹲在实验台边看了半小时，发现问题根本不是学生能力不够，是我给的设计要求错了。我只说要整合分拣和加工两个功能，没说清楚限制条件，更没教过他们怎么在限制里做取舍。
砍出来的合理方案
改设计要求的那天，我第一句话就说，先砍需求，从核心往外加。
什么是核心？能分对料，能切动工件，就这两条。剩下的全可以砍。
非要用视觉分不同材质？不同颜色的铝和塑料，换两个对射光电传感器行不行？阈值调对了，分拣正确率能到九十九，整套传感器加起来才几十块，比视觉便宜十分之一，调试十分钟就能用。非要四个分拣工位？我们实验台就这么大，先做两个工位分两种料不行吗？剩下的空间放主轴装夹，一下子就宽松了。
非要加工完自动循环回料？先让加工完的工件直接掉接料槽不行吗？跑通核心流程再改，比空放一堆没用的功能强一万倍。

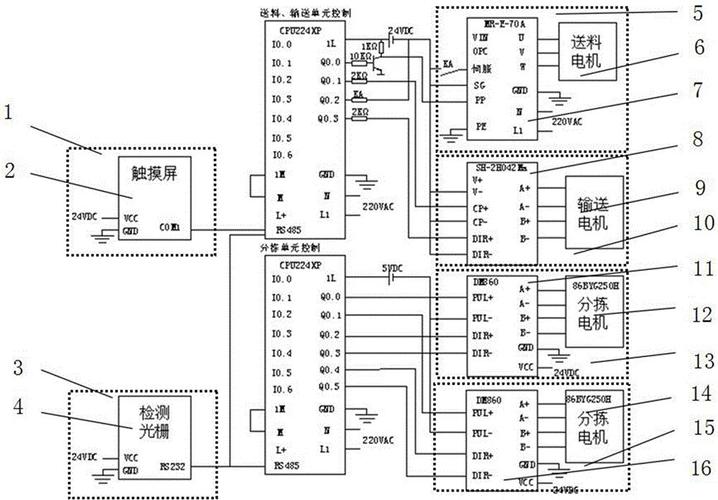

改后简化的自动化分拣加工单元电气接线图
很多学生到这一步才回过神，原来设计不是堆参数堆功能，是平衡成本、空间、性能的活儿。我带的那几个组，砍完需求第三天就开始装，装完一周就跑通了第一个完整分拣加工循环。
之前撞断刀的那个组，改了皮带定位挡块，加了个小小的弹簧缓冲，再也没撞过刀，调试出来的定位精度比他们原来想的还准。
要练的是解决问题的手感
要练的是解决问题的手感
现在很多机械设计教学，全是坐在教室里画三维图，画完导个PDF就打分，学生连M6的螺丝都没拧过，更别说调电气调行程了。
做这个题目，好处就是全流程都是学生自己碰，碰到的全是真问题。
比如课本上皮带张紧量的公式算出来清清楚楚，到了实际装的时候，分拣推杆一推，工件带冲力，张紧量不够皮带就滑，定位就偏，加工出来尺寸直接超差。这个点，你在课本上背十遍，不如自己拧三次张紧螺栓，调五次行程，记得牢。
之前跟我杠非要用视觉的那个学生，自己去查了模组价格，算了预算，跑来找我换光电，还说原来以为越复杂越高级，现在才知道能在限制里跑出结果才是真本事。我听完没多说什么，这就值了。
不过话说回来，真不是不让学生做复杂方案，要是组里有人能力够，能凑出额外的经费，当然可以往里面加功能加精度，我举双手支持。但对大部分第一次做单元级设计的本科生来说，先跑通，先出结果，比什么都重要。
上次结题的时候，有个组做出来，分拣全对，加工尺寸误差控制在0.1mm以内，演示完整个组都跳起来欢呼，那种成就感，是坐在教室里抄作业画张图永远给不了的。
做机械设计哪有那么多完美方案？都是在一堆条条框框里，抠出一个能用的方案。我们当老师的，要教的也不是画图画得有多好看，公式背得有多熟，是让学生摸得到真实的工程问题，练出解决问题的手感。对吧？
