摘要：多品种小批量已经成为离散制造业的主流生产模式，工装夹具换型慢、停机久早就成了卡住产能的核心痛点。很多设计做出来的快换方案，要么精度不够，要么成本飙升，落不了地。本文分享我十几年经手五个量产快换项目的踩坑经验和设计细节，给有基础的工程师做落地参考。
为什么说快速切换不是简单装个快换盘

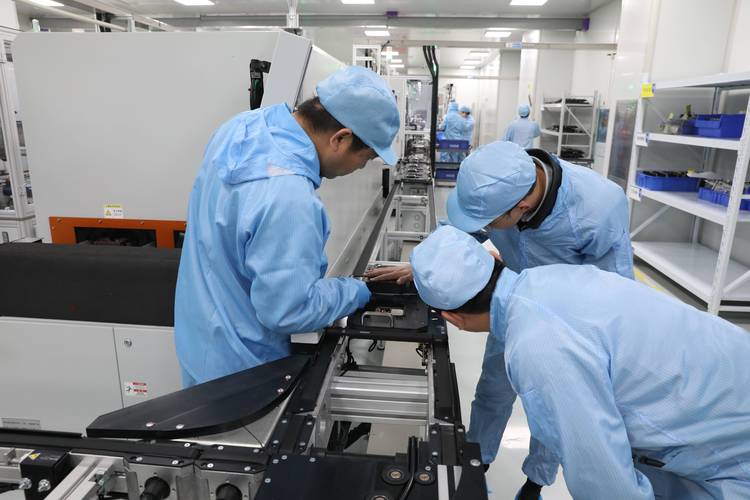

五年前给一家自主车企做发动机连杆加工线改造，原来的工装换一次型要45分钟。整条线12台CNC停着，人工拆螺栓、对基准、打表调，一天换两三次，小半天产能就没了。
客户一开始说，不就是买几个快换盘装上就行？我们一开始也这么想。结果呢？第一批标准快换盘装完，试切换第一次，打表测孔位精度，差了0.05mm。远远达不到要求的±0.02mm公差。
拆下来看，定位销槽里粘满了铝屑和切削液的油泥。用了三次，间隙就出来了。
说白了，很多人对快速切换的理解错了。快换的核心不是换得快，是换完就能用。要是换完还得调个三五分钟，那跟原来的慢换没区别，只是少拧几个螺栓而已。
智能切换的核心要求，是重复定位精度的一致性。不管换多少次，每次装完基准都在同一个位置，不用人工干预，这才是合格的方案。
智能工装夹具快速切换的核心设计准则
说点干的，我们现在做项目一定会卡死几个参数。

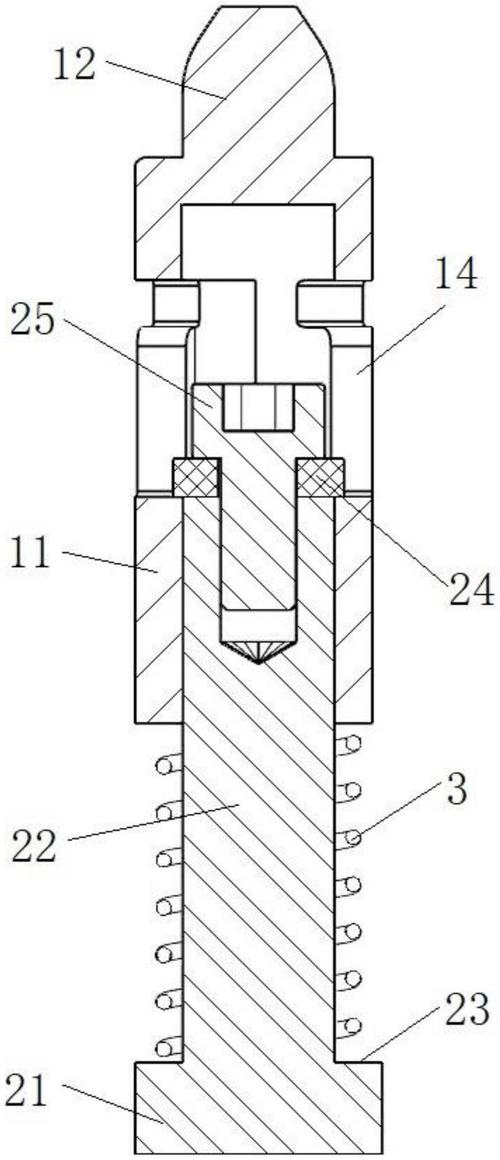

定位系统用一面两销，这个是行业共识，但配合公差选什么？很多人直接拿H7/g6就上了。我们实测下来，年切换次数超过1000次，也就是平均一天换三次以上的，必须选H6/g5，定位销要做氮化处理，表面硬度到HRC60以上，不仅耐磨，铝屑不容易粘在销面上，精度能保持很多年。这个符合GB/T 2203-2018《机床夹具零件及部件 定位销》的标准要求，不会错。
锁紧方式，手动快换用快锁插销，全自动切换一定要用液压或气压锁紧，还要加到位检测信号。说个惨痛的教训，三年前有个项目，新人设计的时候省了两个接近开关，结果机器人换完工装，锁紧不到位就启动加工，直接撞碎了主轴端面，赔了三十多万，停线一周。头疼了好久。
所有的气路、电路接口必须集成在快换对接面上，别留在外面让工人每次插拔。这个设计多花不了一千块，换型时间直接能砍一半。还有防错，不同型号的工装一定要加编码销，错的工装根本插不进去，或者系统读不到对应编码就锁机，避免装错型号出废品。这个小设计，一百块都不到，能帮工厂省几十万的废品损失。太值了！
底板选材别迷信铸钢。我们现在都用锻造铝合金，做完时效处理打应力，重量比铸钢轻三分之一还多，刚度完全满足加工要求，机器人负载直接能选小一个型号，整套下来省十几万的设备成本。对吧？
不同产线场景的选型与避坑
说实话，不是所有产线都要上全自动智能切换。得算帐。
一天换型不超过一次的，手动快换就够了。一套手动快换模块几百块，切换时间5-8分钟，比原来的半小时快很多，成本只有全自动的十分之一，完全够用。
一天换型超过三次，产能损失大的，再上全自动智能切换。我们去年给新能源电池壳加工线做的方案，一共18套工装，一天换四次型，切换时间稳定在1分20秒，重复定位精度常年稳定在±0.015mm，完全满足CNC加工的公差要求，投产之后产能直接提了18%，客户半年就收回了改造成本。
不过话说回来，很多人容易漏一个细节：对接面的吹屑设计。切屑和切削液留在对接面上，用不了半年精度就掉了。我们现在所有方案都会加一路压缩空气喷嘴，对接前先吹3秒，把接触面吹干净，工装寿命直接翻三倍，这个改动成本才几十块，效果出奇的好。
还有标准品还是自制的选择。工装数量少于10套的，直接买进口标准快换盘就行，精度有保证，省设计时间。工装数量超过20套的，自己开模做核心部件，成本能降一半还多，精度也能控住，只要把公差卡死，不比标准品差。
折腾过这么多项目才明白，所谓智能，从来不是为了堆参数凑概念。能帮产线少停一天工，多赚几万块，满足精度要求，控制住成本，就是好的智能工装夹具快速切换方案。
