机械设计基础，没那么神秘——聊聊这些年我犯过的错和悟出的理

上周五下午，车间的老李打电话吼我：“张工，你这个轴承座设计得简直反人类！装配时根本装不进去，焊枪都伸不进去！” 我愣了三秒。打开三维图一看——得，又犯了那个低级错误：没有考虑装配顺序和工具空间。说实话，干了十年机械设计，这种坑还是隔三差五跳进去。机械设计基础，听着像教科书第一课，但真正能把“基础”二字吃透的工程师，少之又少。基础不是背几个公式，而是刻进骨头里的工程直觉。

很多人觉得基础就是查手册、套标准，对吧？可一旦碰到稍微复杂的实际工况——温度从室温掉到零下四十度，载荷从稳定变成冲击，环境从洁净室变成盐雾弥漫——手册就哑巴了。这时候，拼的就是你对基础概念的真正理解。不是记住答案，而是弄清楚那些条条框框背后的逻辑。今天咱不聊虚的，就拣几个我交过最多学费的点，掰开揉碎了讲。

一、公差配合：你以为在查表，其实在赌命

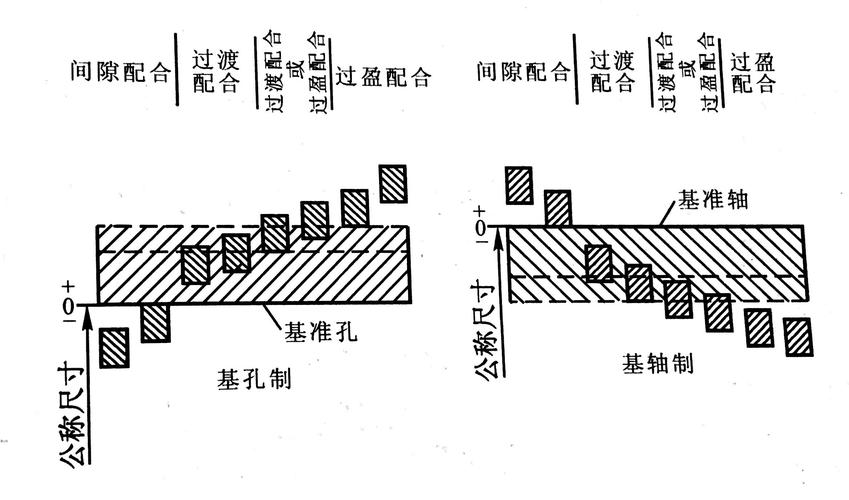

刚入行时，我设计一根轴，配合一个齿轮。翻开GB/T 1804，看着IT7级精度不错，顺手选了H7/h6的过渡配合。理论上一半机会有微间隙，一半机会有微过盈，多完美。结果装机跑了两天，齿轮和轴相对转动，键槽全豁了——跑圈。我傻眼了：明明手册推荐用于中等载荷啊？后来拆解发现，那台设备有轻微振动，微间隙在交变载荷下逐渐扩大，变成了滑动。教训惨痛：公差配合不是查表游戏，是功能博弈。

选择配合时，必须瞪大眼睛看三个维度：载荷性质（静载还是冲击）、温度场（热膨胀会吃掉你的间隙）、以及装配工艺。比如电机轴与轴承内圈的配合，很多时候要选过盈——k6或m6——不是H7/h6。因为电机旋转时轴温比壳体高，轴膨胀会减少过盈量，如果原先只是微过盈，一热就松脱了。我有一份笔记，专门记了这些血泪经验：

• 重载过盈选r6，不要怕难拆，总比打滑好。
• 铝壳配钢轴，温度一升高，间隙增大得比你想像的快——因为铝线性膨胀系数是钢的两倍。
• 薄壁套筒压装，过盈量要严格控制，否则会胀裂活应力集中。

别只盯着数字，形位公差可能更要命。我见过一根精密主轴，轴颈圆柱度0.005，轴承内孔圆度0.002，单独看都挺好。但装配后跳动超差，为什么？因为轴承孔与轴颈的同轴度没标！图纸上漏了那个同心度符号，车间加工完就歪歪扭扭。最后全部报废。从那以后，我图纸上同轴度和圆柱度必标，而且数值给到让加工师傅骂娘——因为他骂一句，总比我赔整根轴强。

二、材料选型：你以为的万年青，可能一冻就脆

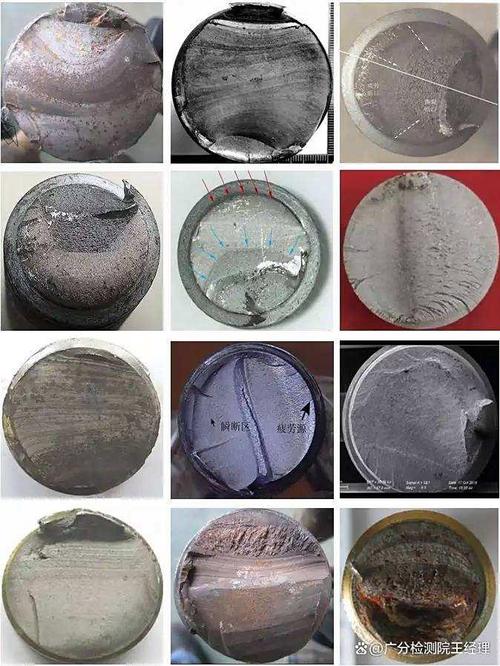

很多工程师选材料，就盯着屈服强度。45钢不够？上40Cr。还不行？换42CrMo。强度是上去了，但有一天，设备装在哈尔滨的户外，-35℃的早晨一开机，传动轴齐根断掉。断面像玻璃一样平整，没有一丝塑性变形——脆断。查材质报告，Q235B，常温下好好的，可一到-20℃以下，冲击功从一百多焦耳骤降到十几焦耳。你不可能让用户给设备盖个暖棚吧？

那次事故后，我恶补了材料冲击韧性与韧脆转变温度。GB/T 229金属夏比冲击试验，不是白做的。对于可能低温服役的结构件，必须要求冲击功AKv≥27J（-20℃），甚至更高。Q345E为什么比Q345A贵那么多？因为E级保证-40℃的冲击韧性，A级只到+20℃。环境温度决定了你选材的下限，强度决定了上限——下限保命，上限省钱。这个优先级永远不能颠倒。

还有个坑是腐蚀。应力腐蚀开裂，悄无声息。我设计过一个304不锈钢的卡箍，用在沿海化工厂，半年后出现裂纹。304号称“不锈钢”，但在氯离子环境下，配合拉应力，就是SCC的绝佳培养皿。后来换成2205双相钢，成本翻倍，但再没出过事。材料选择必须把介质、温度、应力状态三位一体考虑。看着性能表上标注“耐腐蚀”就信了？太天真。去查NACE MR0175，去问材料供应商拿腐蚀试验报告。哪怕项目再小，这方面的马虎是在拿职业生涯开玩笑。

三、DFM：图纸画得再漂亮，做不出来就是零

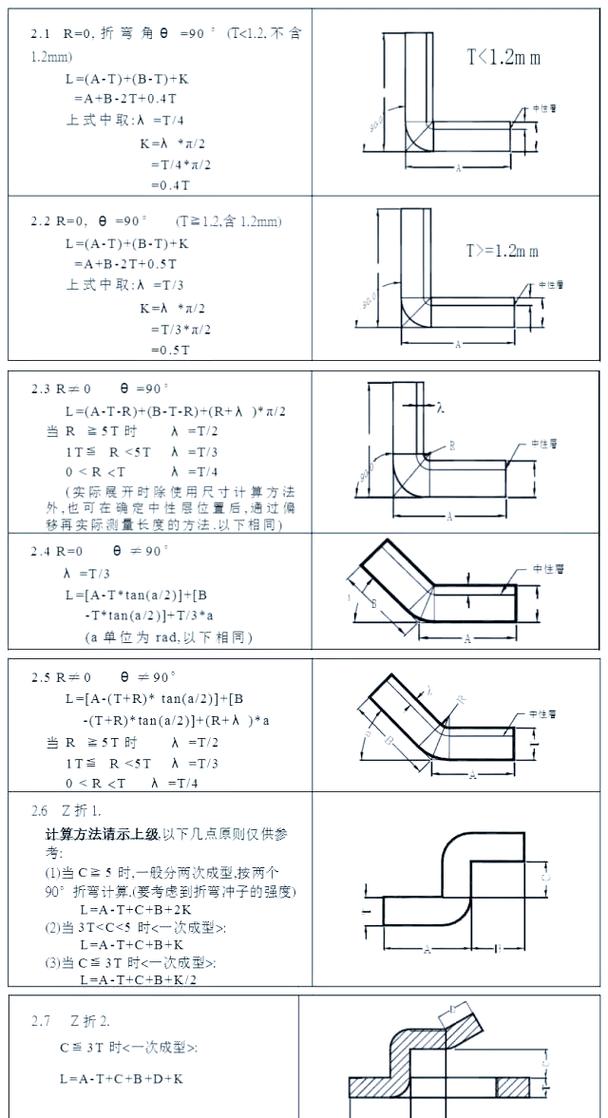

我画的第一套钣金图纸，自我感觉良好：折弯半径整齐，尺寸公差±0.1，表面要求镀锌。送到钣金厂，老板打电话：“张工，您这个件，我给钱您自己干吧。” 因为我把四个折弯边的轮廓设计得严丝合缝，但忽略了下模空间——折弯干涉。刀具根本进不去那个狭小区域。最后只能把零件切成两半，再焊接，勉强能用，但强度大打折扣。

这就是面向制造的设计（DFM）。设计时脑子里就得有工艺。几个血泪原则：

• 最小折弯边高度：得大于折弯机槽口宽度的一半加三四个板厚，不然会滑脱。具体查设备参数，但通常对于1.5mm板，折弯边至少8mm。
• 孔边距：孔离折弯线太近，一折就变形拉长。建议距离≥2t+折弯半径。
• 焊接可达性：焊枪不是牙签，有直径和长度限制。密闭腔体必须留出工艺孔，否则工人只能在外部焊，强度减半。
• 壁厚均匀：铸件的壁厚突变处就是缩松、裂纹的温床。我见过一个泵体，壁厚从25mm直接减到8mm，浇注后内部全是缩孔。加个过渡圆角，加个补贴，问题就消失了。

机加工也一样。深孔、长悬伸、薄壁，都是噩梦。设计一根细长轴，直径10mm，长度500mm，长度直径比50。车削时绝对会振刀，表面粗糙度12.5都难保证。更聪明的做法是分段设计，或者中间加支承。这些经验，书上不教，全靠被车间师傅叼烟头骂出来。我现在每次评审图纸，都拉着工艺和老师傅坐一起，听他们吐槽——他们骂得越凶，说明我的设计离可制造性越远。

还有紧固件的选用，最不起眼但最容易出篓子。有次我用M5的螺栓把一块铝板固定在钢架上，铝板厚度3mm，直接用粗牙螺纹。结果没拧几次，铝螺纹就滑牙。铝材螺纹强度低，必须用钢丝螺套或者加大螺纹规格。后来我把所有铝件上的螺纹孔都入了Heli-Coil螺套，从此世界清净了。设计细节的魔鬼，就藏在这种地方。

设计这活，越干越觉得自己无知。基础不是束缚，是让我们少犯错的护栏。每次翻开《机械设计手册》第五卷，看到那些密密麻麻的图表和系数，我都不禁感慨：前人用无数断裂的轴、漏油的密封、散架的结构，换来了这些数据。我们运气好，但别光靠运气。把基础夯得再实一些，就是对工程最大的尊重。
