我记得很清楚，那是2013年的一个项目，一台用于高速冲压线的送料机构，需要频繁启停。我当时图省事，选了一个标准电磁离合器，结果——烧了，连着烧了三个。后来查原因，问题出在吸合响应时间上，对象侧惯量匹配没做细。这事儿给我上了一课：搞电磁传动，光看样本曲线没用，得回到基础物理。
电磁传动的核心，说白了就是用电磁力驱动执行件，实现离合、制动、定位或者调速。听起来简单，里面门道深着呢。从干式单片摩擦式到湿式多片，从磁粉离合器到涡流传动，每种结构背后都是一堆经验公式和工艺诀窍。今天不扯那些艰深的理论，就聊聊实际设计中你一定会碰到的几个坎儿。
选型时的那道坎：摩擦功与热容量
新手最爱犯的错，就是只看标称扭矩。样本上写200N·m，就用200N·m？天真了。电磁离合器的选型，本质上是在核算结合过程中的摩擦功和温升。 尤其是频繁接合的工况，单次接合产生的热量如果不能及时散掉，摩擦副温度会累积上升，最后摩擦系数暴跌——术语叫‘热衰退’——离合器就打滑、冒烟。

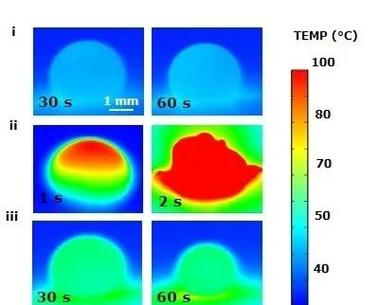

算过W=∫Tω dt没有？那个瞬间摩擦功。如果是点动操作，经常在半离合状态下磨，热负荷更恐怖。我一般会要求厂家提供他们摩擦片的PV值许用线，然后自己建个简单热网络模型。你不是搞传热？没关系，至少用集总参数法估一下ΔT=Q/(mc)。有次做风电变桨系统里的电磁制动器，安装空间小得可怜，散热极差，逼得我用了一种铜基粉末冶金片外加强制风冷，才把温度压在250℃以下——那材料再高就要退火了。
还有一点很坑：样本上的扭矩通常是在静态或者低转速差下测的。如果转速差大，动摩擦系数比静摩擦系数低不少，真实的动态扭矩可能只有标称的60%。所以别懒，找供应商要扭矩-滑差曲线，或者自己上试验台架测。另一个极端是零速接合，这时候没有散热机会，一次吸死，载荷惯量全部转化成热量，那一下温升能直接烧毁线圈。遇到过吗？我见过，整个衔铁盘都发蓝了。
线圈设计：不只是一个通电螺线管
电磁铁的设计，教科书上那些公式，什么麦克斯韦应力张量，看着就头大。实际上我们工程师用得多的是经验公式：F=(B²A)/(2μ₀)。但B又不是线性的，尤其到了磁饱和区。我习惯先用磁路欧姆定律估算安匝数NI，再用有限元扫一下参数。 这里头有个关键点常常被忽视——非工作气隙。你设计的磁路再完美，一装配，因为加工误差、装配间隙，实际磁阻比理论值大20%都是常事。所以宁可多打10%的安匝裕量，也别卡着下限。
温升也是个要命的。线圈电阻随着温度增加，铜的电阻温度系数0.00393每摄氏度，80℃温升电阻能增加30%多。如果用的是恒压驱动，电流会下降，吸力就掉。怎么办？要么提高初始电压，要么改用恒流驱动，或者做温度补偿。我在一个门锁电磁铁上吃过亏：冬天测试好好的，夏天晒太阳半天，吸力不够，门弹不开。后来换了PWM恒流驱动，问题解决——简单粗暴。
反电动势保护也别忘了。线圈是感性负载，断电瞬间那下高压，能把驱动MOSFET打得怀疑人生。一定要加续流二极管，但要小心：二极管续流会延长释放时间。有时候需要快速释放的场合，比如紧急制动，就得用TVS管或者稳压管组合，让能量快速泄放，代价是电压应力高一点。
工艺和装配里的魔鬼细节
画图谁都会，做出来是另一回事。电磁传动件的装配，气隙均匀度直接决定吸合噪音和寿命。 我见过最离谱的案例：摩擦片平面度差了0.2毫米，吸合时“咯噔”一声，三个月后铆钉断了。所以关键零件必须磨削，平面度标0.05/100，粗糙度Ra0.8以下。还有，衔铁导向要用非磁性材料，否则剩磁会让它粘住不放——这低级错误，我第一次设计时就犯过，哈哈，后来乖乖地给导向套镀了化学镍。
剩磁问题，材料选择非常重要。电工纯铁DT4C退火后矫顽力低，但加工性差；用低碳钢10号钢，成本低，但剩磁大。有时候故意留一个微小的非工作气隙，比如垫一片极薄的磷铜片，把剩磁磁阻增大，释放就干脆了。这个小trick，是我从一个做继电器老前辈那儿学来的，书里可没有。
最后唠叨一句关于润滑。干式摩擦片严禁油污，手指印都得擦干净，否则摩擦系数剧降；但湿式离合器却必须充分润滑冷却。见过工人把干式刹车片涂黄油的，当场崩溃。所以防错设计很必要，比如结构上让你不可能装错，或者贴巨大红色警告标签。
写了这么多，其实就一个感受：电磁传动这玩意儿，入门容易精通难。它跨了电磁、热、机械三个领域，任何一个细节疏忽，都能让系统趴窝。不过当你真正理清那一堆约束条件，看到它精确地吸合、释放，那种掌控感——很过瘾。
好了，划个重点：选型算热能，线圈防温漂，装配控气隙，材料识剩磁。 希望这些血泪经验能帮你少走点弯路。
