针对有一定机械基础的中级工程师，本文不讲课本上已经翻烂的基础公式，只聊我做了十几年机械设计，在斜齿轮项目上踩过的坑、经过工程验证的实用经验，从参数选择到工艺落地，全是实际项目里摸出来的干货。

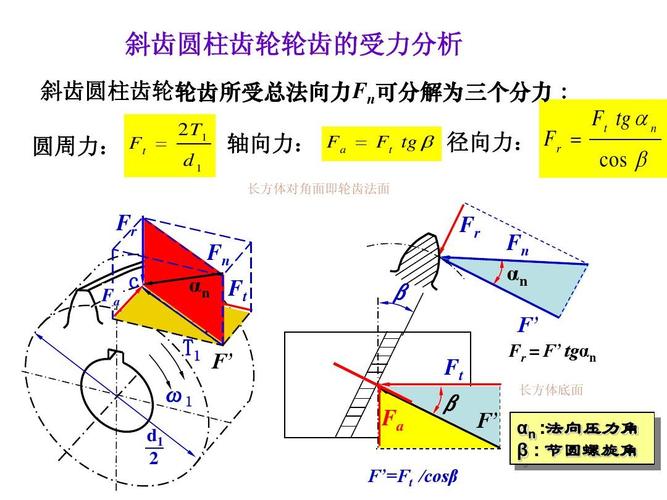

螺旋角不是越大越好，也不是越小越好
课本里永远只会告诉你，斜齿轮比直齿重合度大、传动平稳、噪音低，承载能力更强。于是很多新手做设计，上来就往大了选螺旋角，觉得越大性能越好。
我十年前第一次做10kW带式输送机减速器，就是这么干的。选了25度的螺旋角，算出来重合度漂亮，噪音仿真结果也好看，结果装机跑了不到100小时，圆锥滚子轴承直接烧了。拆开一看，轴向力比设计值大了快一倍，轴承额定载荷根本扛不住。
现在想想都好笑。
哪有什么最优参数，只有最适配工况的参数。
按照行业通用的工程经验，结合GB/T 10095的规范，常规斜齿轮的螺旋角一般选在8°~20°之间，这个范围是无数项目验证出来的黄金区间。重载低速工况，为了提升重合度可以取15°~20°；轻载高速或者轴承选型空间小的场景，取8°~12°，控制轴向力不翻车。
还有一点特别容易忘：螺旋角选完之后，一定要核对实际中心距，别为了凑中心距随便乱改变位系数。我见过太多项目，螺旋角选完，中心距差个一两毫米，直接改变位凑数，最后齿根强度不够，跑几个月就崩齿，太可惜。
变位系数的取舍，别死套教材里的封闭图
变位系数能凑中心距，能提升齿根强度，还能改善齿面磨损，好处确实多。但很多人选变位，直接打开封闭图，找个不根切的点就完事，根本不考虑实际生产的限制。
去年我们接了一个定制减速器的项目，要求中心距严格控制在150mm，算出来变位系数和要到0.6，我手下的工程师选了x1=0.35、x2=0.25，查封闭图，不根切，强度也满足，直接出图生产。结果滚齿加工完，检测发现小齿轮齿顶厚只有0.18倍模数，磨齿的时候直接掉了一块，废了三块坯料才发现问题。
实话讲，封闭图都是理想啮合条件下画的，它只帮你排除根切和啮合干涉的问题，根本不会提醒你齿顶厚太薄。我做设计这么多年，一直把齿顶厚要求放在第一位，正常工况下齿顶厚必须大于0.25倍模数，重载工况要大于0.3倍模数，不满足这个条件，就算强度算出来再漂亮也得改。
还有一个小经验：凑中心距的时候，尽量把正变位多分给小齿轮。小齿轮转速高，磨损快，齿根也比大齿轮细，正变位不仅能提高齿根弯曲强度，还能增大齿根厚度，降低磨损率，一举两得，对吧？
别全信软件自动生成的变位结果。软件的目标是凑参数，你的目标是做出能正常用十年的产品，差得远呢。
精度和工艺，才是量产不翻车的核心
很多设计工程师，参数算得门清，图画得漂漂亮亮，一到量产就出问题，问题基本都出在没考虑工艺。
比如说精度等级。很多人觉得精度越高越好，上来就选5级精度，说这样噪音小传动准。你知道5级精度磨齿的成本是7级精度滚剃的三倍还多吗？而且很多场景根本用不着。常规工业减速器，7级精度完全够用，高速齿轮箱用6级，只有仪器或者超高速传动才用5级及以上，别瞎堆精度增加成本。
再说说齿面硬度的选择。很多人一提到斜齿轮就要渗碳淬火，硬齿面就是比软齿面好？不对，小于100kW的中低速减速器，软齿面270~320HBW就足够，加工成本低，韧性还好，不容易断齿。只有重载、高速、要求体积小的场景，才用硬齿面58~62HRC。
哦对，硬齿面斜齿轮一定要考虑热处理变形。我之前遇到过一批零件，渗碳淬火之后，螺旋角变形了0.5度，装机之后直接偏载，三个月就断了两个齿，最后不得不修改设计预留变形量，提前把螺旋角往回偏0.3度，才解决问题。
量产的时候别省跑合工序。配对齿轮提前跑合4~8小时，能把啮合误差磨掉，跑合完拆开清洗再装机，使用寿命能提高至少30%，别嫌麻烦。
最后
斜齿轮设计，从来不是对着公式套一遍，画完图交差就完事。每一个参数的选择，背后都是对工况、成本、工艺的权衡，踩过几次坑，自然就懂了什么叫合适的设计。
