摘要：本文针对中级机械成形工程师对摆碾工艺的认知盲区，结合十余年工程实践经验，讲解摆碾工艺的核心原理、常见设计坑点与选型权衡，所有经验都来自实际项目，可直接落地参考。
摆碾到底是什么？别只会翻教科书定义
说实话，很多干塑性成形的工程师，干五六年都未必亲手碰过摆碾工艺。提起来只记得是回转体成形的一种，真要上手设计，全蒙。

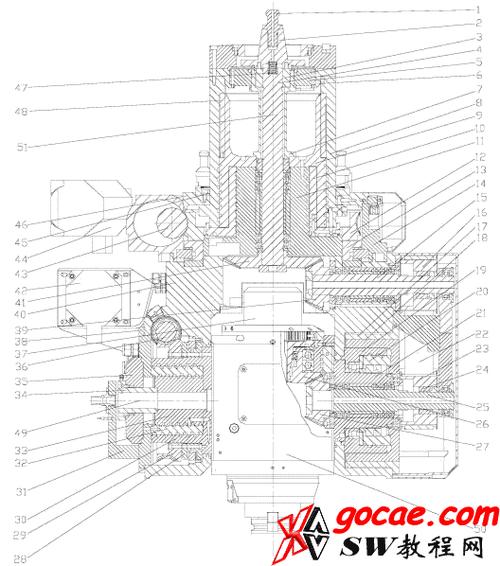

摆碾的核心，是带倾角的摆头对毛坯做连续局部加压，变形区始终局限在摆头接触的小范围内，逐步扩展到整个工件截面，最后得到完整零件。和传统模锻一压成型完全不一样。
这种变形逻辑带来最大的好处是什么？载荷仅为常规模锻的1/10~1/5。同样打一个直径200mm的盘毂，模锻需要1000吨压机，摆碾只要100多吨就够了。设备成本一下降好几个档次。
我刚入行那会，第一次算摆碾载荷。想当然套了模锻的计算公式，选了个630吨的摆碾机，结果设备拉到厂，试模的时候才发现，100多吨就够了，剩下的吨位全浪费，老板那脸黑了整整一个星期。
按照JB/T 10203-2001 摆碾机通用技术条件的分类，摆碾分冷摆碾、热摆碾、温摆碾三种，现在用得最多的是冷摆碾，做近净成形零件，材料利用率能到92%以上，比模锻平均70%出头的利用率省太多，现在钢材价格涨成这样，省下来的都是纯利润。
摆碾设计最容易踩的坑，全是我用真金白银换的经验

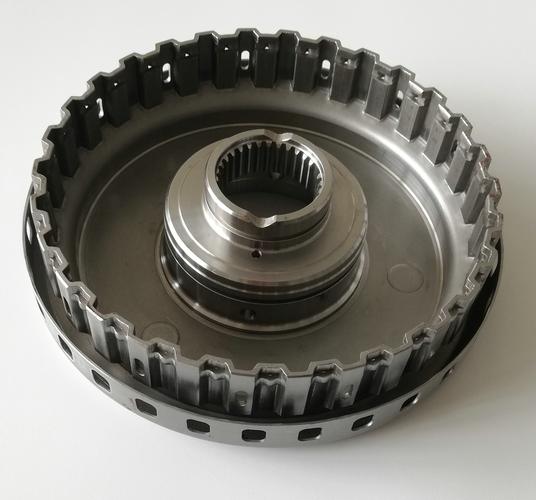

第一个坑，毛坯余量瞎设计。很多人直接照搬模锻的余量，这绝对是错的。摆碾是连续挤压成形，飞边本身就少，毛坯余量要比常规模锻小30%~50%。去年给主机厂做汽车离合器从动盘盘毂，新来的设计师放了3mm的径向余量，结果摆头走到一半直接闷车，车间跳闸，模具也压出了凹痕，光修模就花了三万多，耽误了一个星期的交付。
第二个坑，摆角选错。摆碾机的摆角范围一般是1°~3°，很多厂追求效率，上来就选最大3°摆角。看起来成形快了一小时多打十个零件，结果呢？零件表面粗糙度直接从Ra1.6掉到Ra6.3，还要上车床精车，反而多了工序，成本上去了。我现在的经验是，做外观要求高的最终零件，选1°~1.5°摆角就行，做粗成形坯再加工，选2°~3°，刚好平衡效率和精度。
第三个坑，脱模斜度乱套。很多人照搬冷模锻的脱模斜度，摆碾的受力和普通模锻完全不一样，模具和工件的接触时间更长，热胀冷缩的影响更大。冷摆碾的内形脱模斜度要留0.5°~1°，外形留0.3°~0.5°；热摆碾还要放大，内形1°~2°，外形0.5°~1°。我之前做内齿摆碾，图省事取了0.2°的内斜度，试模完零件直接粘在芯模上，折腾了半天才砸下来，芯模的齿口崩了三个，直接报废，损失小十万。说起来都是泪。

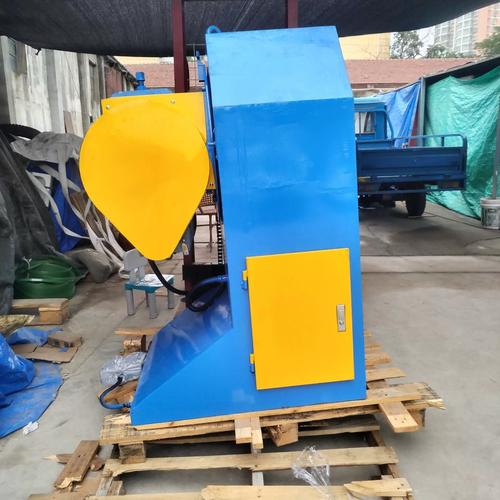

摆碾的选型权衡，什么时候该用什么时候该绕路
摆碾不是万能的，不要什么零件都往摆碾上套。它最擅长的就是各种轴对称回转体零件，盘毂、齿轮、法兰、轴套，尤其是直径100~500mm，厚度不超过100mm的零件，摆碾的优势拉满。近净成形，精度高，省材料，载荷小，设备便宜，没有之一。
那什么时候别用？非回转体零件别碰，摆头的运动轨迹是摆动进给，做非回转体根本没法保证均匀变形，出来的零件精度差得离谱，别浪费时间。厚度超过200mm的大零件也别碰，随着厚度增加，摆碾需要的载荷会呈指数上升，原来1/10的载荷优势，到200mm厚度就变成和模锻差不多了，还不如直接用模锻划算。
不过话说回来，现在国产摆碾机的进步真的很大，徐州、天津几家大厂做的通用摆碾机，精度稳定性都够，价格只有进口的一半不到，做普通民用汽车、工程机械零件完全够用。要是做航天、高精度传动的零件，那还是选进口的舒勒或者原一机部重机厂的老设备，稳定性确实好很多，废品率能低两个百分点，批量生产下来差不少。
材料方面，低碳钢、中碳钢、铝合金、铜合金都没问题，高碳钢、钛合金要小心，塑性差，成形的时候很容易出微裂纹，而且裂纹藏在表面下，探伤都不好探，批量生产很容易出问题，一定要先做小批量试模，没问题再放大。
摆碾这个工艺，出来快一百年了，一直都属于小众工艺，很多厂不敢碰，觉得没经验怕踩坑。其实只要摸透它的变形逻辑，避开那几个常见的坑，做对参数选型，做精密回转体零件的性价比，真的比传统模锻高太多。多试两次，你就会发现它的好。对吧？
