上周三的大作业讲评，我抱着一摞图纸刚进教室，就有个男生堵在讲台边，手里攥着仿真报告，说自己的丝杠传动方案挠度校验全过，材料也选对了，为啥老师说他的方案达不到定位精度要求。

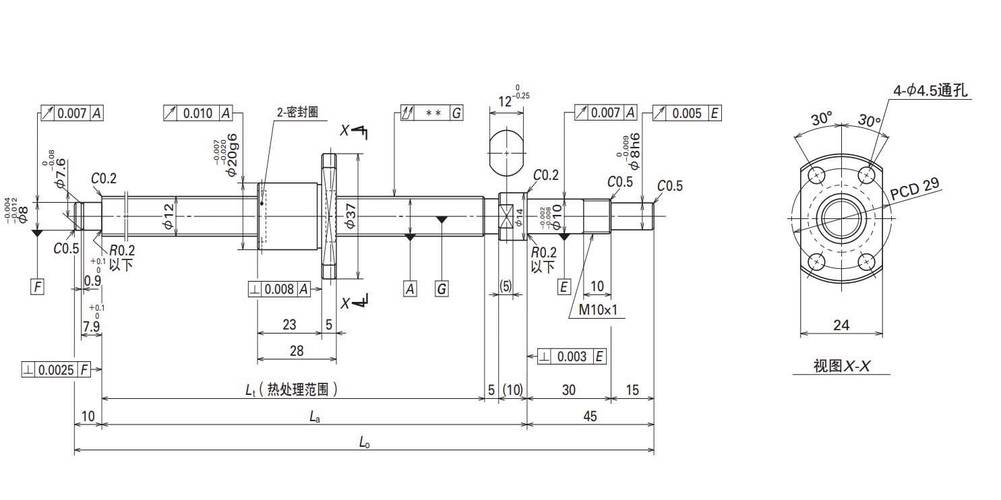

我没直接答，把他的图纸拉过来，指着支撑座和丝杠连接的那圈螺栓问，你这地方的轴向变形算过吗？
他愣了三秒。
被漏掉的”半页公式”
很多学生学机械设计的时候，对轴的设计记忆点全在抗弯强度、挠度校验上，翻开课本找”轴向刚度”的内容，往往就在章节最后半页，字小得像注释，扫一眼就翻过去了。
上次有个女生的作业，选了C3级的研磨丝杠，两端用的是最普通的深沟球轴承支撑，她拍着样本给我看，说丝杠精度已经够高了，0.008mm/300mm的导程误差，完全满足0.01mm的定位要求。结果我拿千分表怼在她做的虚拟样机的输出端，加了100N的轴向负载，直接窜了0.027mm。
她当时就懵了，说丝杠没弯啊，怎么会窜。
太正常了。

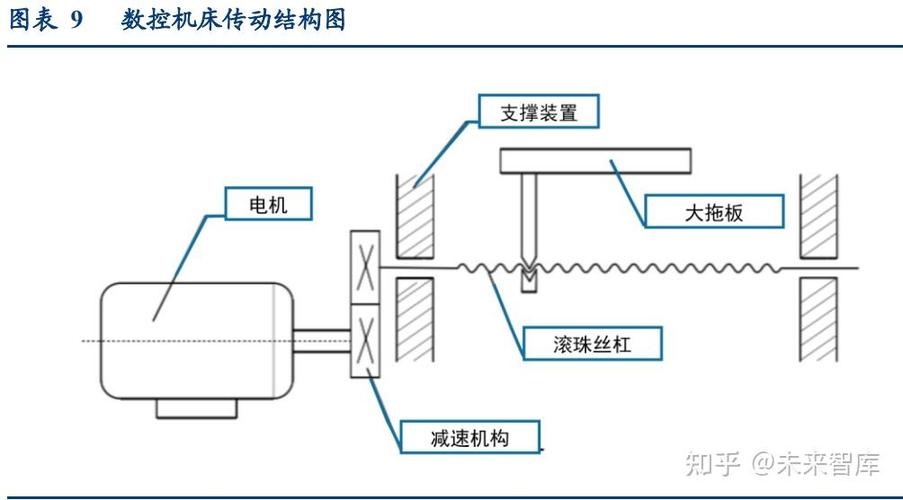

轴向刚度从来不是单指丝杠本身的抗拉压刚度，是整个传动链上，所有承受轴向力的零件，从电机输出端的连轴器，到丝杠的轴身，到支撑座和机体的连接螺栓，到轴承本身的接触变形，甚至是工作台和螺母座的连接面的接触刚度，全部加起来的总变形量。
很多人把变形的锅全甩给零件精度，根本不知道，哪怕你用F1级的丝杠，只要支撑座的刚度不够，所有的精度优势全是白搭。
不是选贵的，是算对”串联的软弹簧”
我刚工作那会踩过一模一样的坑。
那时候做一台小型的激光打标设备，为了压成本，选了个薄膜片的连轴器，觉得反正传递扭矩够了，跑起来的时候，每次工作台走到指定位置，都要来回晃个两秒才能停稳，当时以为是伺服参数没调好，增益调了又调，甚至把丝杠都换成了更高精度的，问题还是没解决。
后来抱着手册翻了整整一下午，才反应过来——整个传动链的轴向刚度是串联的，总刚度的倒数等于每一段零件刚度的倒数之和。
说人话就是，哪怕你其他环节的刚度都做到无穷大，只要有一个环节的刚度特别低，整个系统的总刚度就会被拉到和那个低的环节差不多。
就像一串弹簧，你把最软的那根藏在中间，拉一下，变形全是那根软弹簧贡献的。
之前那个选了薄连轴器的方案，算下来连轴器的轴向刚度只有整个系统总需求的三分之一，就算把丝杠换上天，也没用。
后来换了个刚度高的波纹管连轴器，连轴器的变形量从原来的0.02mm降到了0.002mm，工作台停稳的时间直接从两秒降到了0.2秒，连伺服参数都没动。
我后来给学生讲这个例子的时候，总说，别一遇到问题就想着换更贵的零件，先把每一段的变形量拆开来算，找到那个最软的环节，换它就行。
改作业时才发现的”思维偷懒”
这学期改了三个班的大作业，发现一个很有意思的共性问题：所有涉及到丝杠支撑的方案，只要是算过轴向刚度的，十有八九都把预紧力往最大了选。
有个男生的作业里写，为了提升支撑端的轴向刚度，给一对角接触球轴承加了样本上标注的最大预紧力，算出来的支撑刚度确实漂亮，比要求的高了40%。
我批作业的时候给他算过一笔账：最大预紧力下，轴承的摩擦扭矩会比轻预紧的时候高两倍，按他选的伺服电机的额定扭矩算，光轴承的摩擦损耗就占了30%，跑起来半小时，轴承的温升能到45度，夏天室温30度的时候，轴承温度能摸到75度，用不了三个月，润滑脂就干了。
他看到批语的时候下课追着我问，说不是预紧力越大刚度越高吗？
是。
但刚度不是越高越好。
你要的是满足定位要求的最小变形量，不是要把整个系统做成一块不会变形的石头。预紧力加得太大，带来的发热、摩擦、寿命下降，全是设计里的隐性成本。
我这学期特意把原来教案里的顺序调了，原来先讲零件选型，再讲精度校验，现在反过来，先让学生把整个传动链的轴向刚度需求拆解开，算清楚每个环节允许的最大变形量，再倒推需要选的零件型号，需要给多大的预紧力。
上周收的新一批作业里，之前那种为了刚度盲目选大预紧力、贵零件的情况，直接少了七成。
有个女生之前算的方案，原来选了个很贵的重型支撑座，现在算下来，只要把原来的铸铁支撑座加两个加强筋，刚度就够了，成本直接降了一半。
那种成就感，比我在讲台上念十遍公式强多了。
哦对，上次那个堵在讲台边的男生，后来回去重新算了支撑座的连接螺栓的变形量，把原来的四个M4螺栓换成了六个M6的，又把支撑座和机体连接的配合面的平面度要求从0.05mm提到了0.01mm，最后算出来总变形量刚好卡在0.009mm，满足要求。
他昨天把改好的方案拿给我看的时候，眼睛亮得很。
其实哪有那么多复杂的道理。
就是别偷懒，把每一段的变形都算到，别总盯着样本第一页的大参数，多翻两页小字的性能曲线，就够了。
