花键这东西，看着简单，就轴上几个齿，轮毂上几个槽。但真动手设计，全是坑。记得刚入行那会儿，第一次选花键，照着手册算强度，结果样机跑了两天就嘎嘎响，拆开一看——齿面压溃了。当时老大叼着烟，飘过来一句：“手册上的数据，你敢全信？” 从此，我对花键多了几分敬畏。
所以，这篇东西与其说是教程，不如说是我个人的血泪史——一个在机械设计里摸爬滚打十几年的工程师，把花键相关的选型、计算、制造、装配那些破事儿，跟你唠叨唠叨。不一定系统，但肯定都是真金白银换来的经验。
选型纠结：矩形、渐开线，还是三角花键？

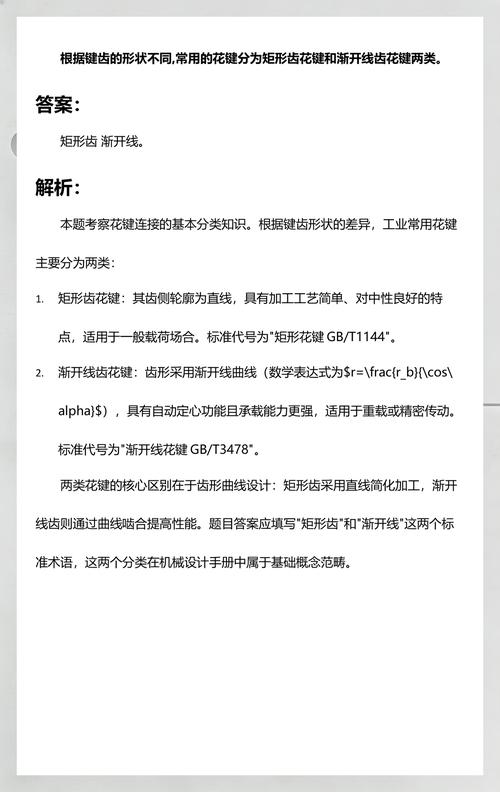

花键的类型听着不少，但真正常用的也就那几种。矩形花键（GB/T 1144）算是老前辈了，定心方式是小径定心，对中精度高，适合一些重载、有冲击的场合。但说实话，我本人不太喜欢它——因为齿根应力集中大，疲劳寿命上不去。早年在矿山机械上用过，断轴事故出了好几次，后来全改成渐开线花键了。
渐开线花键（GB/T 3478）现在绝对是主流。齿形是渐开线，跟齿轮一样，所以加工方便，一把滚刀就能搞定。而且它齿根较厚，承载能力比矩形花键强出一大截。定心方式默认齿侧定心，自动对中，装配也省心。不过压力角得注意：常用的是30°和37.5°，45°也有，但主要用于薄壁件或小载荷。我一般默认用30°——37.5°虽然齿根更强，但径向力大，对轴承要求高，非必要别给自己找麻烦。
三角花键？几乎只在老设备上见过，现在基本不用了，齿形强度差，加工也费劲，不提也罢。
这里插一句：选花键别光看标准，工况才是命门。比如频繁启停的场合，渐开线花键的齿侧间隙大，容易产生冲击——这时候也许矩形花键的小间隙反而更合适？但反过来，如果转速高，矩形花键的对中精度又不如渐开线了。所以啊，没有万能选项，只有最合适的权衡。
参数计算：模数、齿数、压力角的玄学
参数设计，核心就那几条公式，但用起来处处是陷阱。先说模数。新国标GB/T 3478.1已经采用模数制了，但老图纸上还能见到径节制的踪影（DP），千万别混了，一混就报废一批零件。我习惯用模数 m=1.25, 1.5, 2, 2.5, 3, 5, 8, 10 这些第一系列，除非有特殊要求才用第二系列，因为刀具好买。
齿数Z：别少于10，容易根切，尤其压力角30°的。也别太多，齿数过多单齿啮合区小，反而不利载荷分布。一般推荐 Z 在 20~40 之间。
压力角前面说了，30°是首选。但遇到薄壁套筒，45°压力角能减少径向膨胀——搞过一次精密减速器，输出轴就是用的45°渐开线花键，效果不错。不过注意，45°花键的齿侧间隙通常更大，反向传动精度差，伺服系统里慎用。
变位系数？别随便加。渐开线花键本身就有顶隙系数，标准设计已经保证不根切和齿顶不变尖。除非你要凑中心距或者改善啮合特性，否则乱加变位只会让加工和检测变得异常蛋疼。我见过有人为了“提高强度”给花键加了正变位，结果齿顶变尖，热处理一淬火，齿顶跟刀刃似的，装配时把轮毂槽都刮坏了。
强度校核主要看接触强度和弯曲强度。公式在标准里都有，但核心是那几个系数：使用系数KA、齿侧载荷分布系数Kβ。尤其Kβ，跟轴和轮毂的刚度、花键精度、配合长度直接相关。很多新手按1.5取，大错特错！精密花键，Kβ可以到1.2；而长花键（L/D>1.2），又没做鼓形修形的话，Kβ轻松上2.0。我一般是 保守取1.8，除非有确切试验数据。

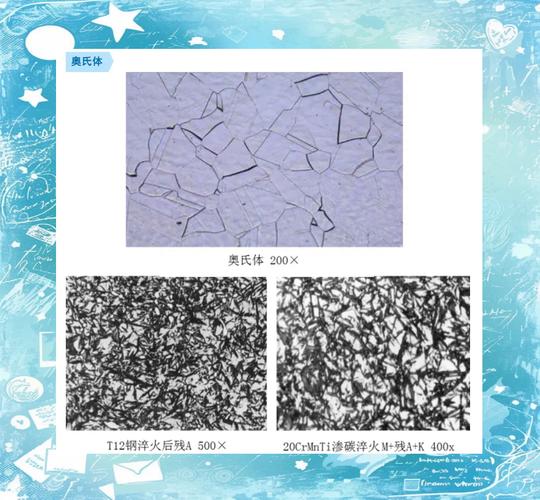

还有材料。小齿轮常用20CrMnTi渗碳淬火，花键轴我偏好 40Cr调质后高频淬火，硬度HRC48~52，兼顾韧性和耐磨。千万不要把轴整体淬硬，花键根部的疲劳强度会骤降。早年一台减速机，轴断了三次，最后才发现是整体淬火导致脆性太大，改成调质+高频后才搞定。
说到热处理，就不得不提变形。渐开线花键淬火后齿形会变，因此磨齿几乎是必须的。但磨齿成本高，所以很多批量件用滚剃工艺——滚齿留量，然后卷屑剃齿，成本低很多。不过剃齿精度只能到 DIN 7级左右，高精度场合还是得磨。
制造与装配：那些让人崩溃的细节
制造上，矩形花键过去用拉削，效率高但刀具贵，现在渐开线花键主流是滚齿。但滚齿有个毛病：齿端会有毛刺，必须倒棱。不然装不进轮毂，或者进去就卡死。我见过装配线上一个工人拿锉刀一个个修，差点骂娘。后来强制要求供应商加一道 冷挤压倒棱工序，省了多少心。
另外，花键的定位面（小径或大径）粗糙度要严控，至少Ra0.8，否则影响对中精度。还有同轴度，设计图纸上别忘了标圆跳动，不然振动噪声找上门。
装配呢，主要就是间隙配合还是过盈配合。静连接常用过盈，但过盈量得算准。过大，轮毂开裂；过小，传递扭矩时打滑。我一般按 最大过盈产生应力不超过材料屈服极限80% 来校核。动连接（比如滑移花键）必须间隙配合，而且一定要加润滑。搞过一次滑移花键没设计油道，干磨了半个月，齿侧直接磨出台阶，一拆，铁屑糊了一手。
防锈也很重要。花键连接处如果密封不好，进水就完蛋。现在都要求做 磷化或镀镍处理，再配合O型圈密封。还得提醒装配：别用二硫化钼锂基脂当润滑，高温下会碳化结焦，反而卡死。要用专用花键润滑脂，比如含 PTFE 的。
最后一点，也是很多设计忽视的：维修性。花键轴要是断了，怎么拆？得考虑设计退刀槽，或者留出液压拆卸的油孔。不然现场维修工准骂你八辈祖宗。
失效分析：从案例中学习，比看十本书管用
分享两个真实案例。第一个，风电齿轮箱内花键套，运行8000小时后周向崩裂。分析发现，硬度梯度设计不合理：芯部硬度太低，约HRC28，而表面HRC58。过渡层太陡，在交变载荷下，裂纹从芯部萌生，沿圆周扩展。后来调整热处理工艺，控制降温速度，让硬度梯度平缓，再没出过事。
另一个，汽车变速箱花键轴，花键端部断裂。检查发现断口有明显的疲劳贝纹线，起源在花键末端应力集中处。原因是设计没给倒圆角，直角突变。改图，所有花键末端加 R=1.5mm圆角，并进行了喷丸强化，疲劳寿命提升三倍。
这些案例说明，花键设计绝不仅是选个参数、算个数，制造工艺、热处理、结构细节，哪个环节掉链子都会前功尽弃。
写到这里，回头看可能有点杂乱，但搞工程的都懂，知识就是一个个坑填出来的。花键虽小，五脏俱全。下次你画花键的时候，希望能想起我今天唠叨的这些，少走弯路。
