干了二十年机械，铆钉这种小东西，搞死人的次数不少。别看它就那么一杵，啪嗒一下，以为万事大吉——错！我至今记得刚入行时那个事故：一个钢平台，用了一批铝铆钉，半年后巡检，发现铆钉头齐刷刷断裂，平台差点塌了。材料不匹配的祸。从那以后，我经手的每个铆接接头，都得反复掂量。
选型，不是翻样本就完事
选铆钉，新手最常栽的坑就是只看直径。说实话，强度、材料、使用环境，哪个不比直径麻烦？最常见的三类：实心铆钉、半空心铆钉、抽芯铆钉。实心铆钉，受力最好，但需要双面操作，热铆还得加热，现场经常条件跟不上；抽芯铆钉安装方便，强度就拉胯，只能用在薄壁、非关键连接；半空心铆钉折中一些，但对冲头要求高。

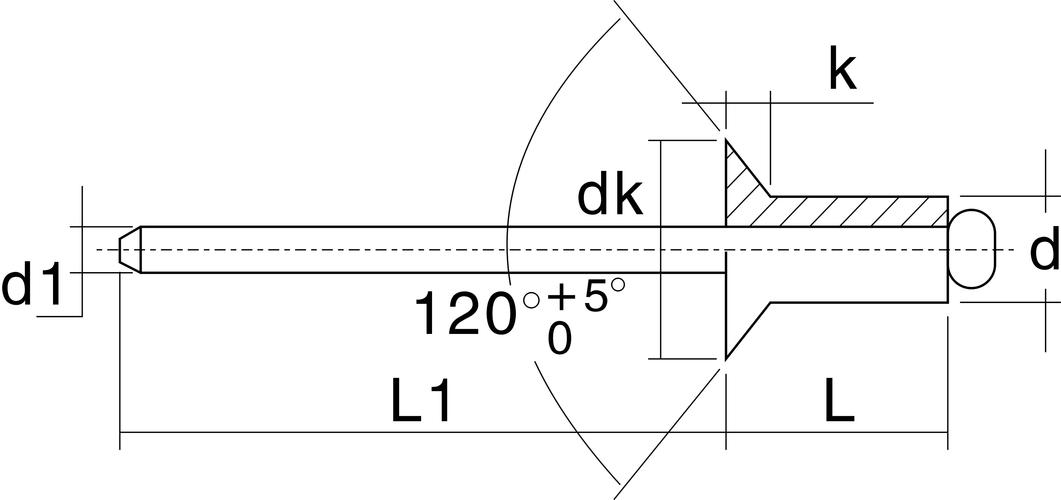

我有次设计客车骨架，用抽芯铆钉固定内饰板，结果跑了几万公里，车厢里哗啦啦响——铆钉松动，芯杆退出来了。后来查手册才发现，振动场合必须带锁紧结构的抽芯铆钉，比如波浪形锁圈那种。细节啊，细节。
材料更是大坑。钢对钢、钢对铝、铝对铝，电化学腐蚀要考虑。煤码头那回，我图省事用了普通钢铆钉连接不锈钢板，结果海水雾气一熏，铆钉像被啃过似的，全是麻点。现在手边必备 ASTM F468 和 IFI-114，不同材料组合的电位差必须查表，超过 0.25V 就得加涂层，或者干脆换钛合金铆钉。
强度校核，别只算剪切
课本上的公式，剪切力除以面积，挤压应力校核，拉脱校核……这些都好说。但实际受力哪有那么规矩？多半是剪拉复合，再加上动载、冲击。我的习惯：先按剪切和挤压算基础值，然后乘一个大大的修正系数。这个系数多少？看规范！比如航空紧固件，NASM 标准里对单剪、双剪都有详细规定，一般安全系数取 1.5~2.5。如果是疲劳关键部位，还得做疲劳计算，用 Goodman 曲线评估。
说个噩梦：某次设计悬挂吊臂的连接，我按静载 10kN 选了一批 8mm 直径铆钉，结果用了不到三个月，固定端铆钉全部松动。为什么？动载冲击让连接板微动磨损，孔径变大，铆钉受弯。后来加了衬套、改用干涉配合铆钉，才消停。这个教训告诉我：永远别只盯着剪切面，安装孔的精度、配合公差、工况类型，比数据重要得多。
还有个容易漏的：铆钉排布。间距太小，板材撕裂；边距不够，拉脱。欧洲规范 EC3 对边距和端距有最小值要求，一般取 2 倍孔径。可如果是薄铝板，边距还得加大 30%，否则拉脱强度直接腰斩。我吃过这亏，后来画图都直接标注：“最小边距不得小于 2.5d，偷懒者后果自负”。
安装工艺，一半成败在此
你以为算好、选好就没事了？安装出问题，全白搭。热铆温度控制不好，材料退火；冷铆镦头压力不够，填充不满；抽芯铆钉枪拉力不足，钉芯断裂位置不对……这些都得靠手艺。有次在车间，看见工人用大锤敲实心铆钉，墩头像蘑菇一样开裂。我说停停停，你们没看作业指导书？铆钉加热到 1050°C，火色橙黄，顶棒对正，镦头厚度至少 0.5 倍直径，这些要求全忘了？

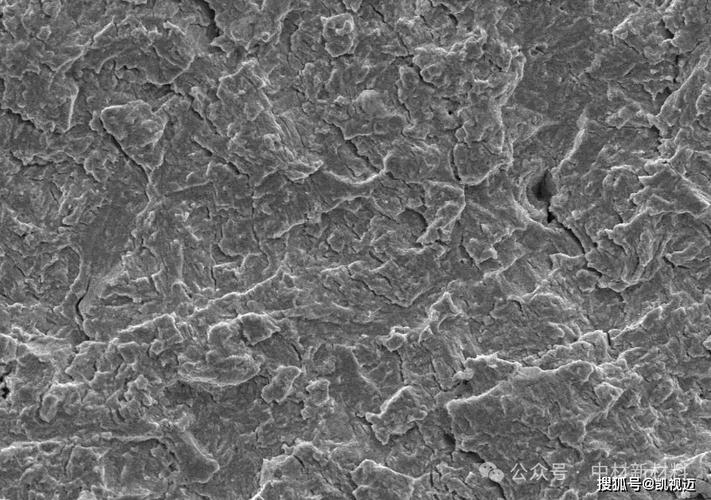

还有更隐蔽的：应力腐蚀。高强度钢铆钉在潮湿环境里，如果有残余应力，可能氢脆断裂。我全程参与过一个高铁外罩的故障分析，就是因为铆接后酸洗没清洗干净，氢往里渗，一个月不到，齐根断了几十颗。后来工艺加了一道 200°C 两小时的除氢处理，再没出过事。
说了这么多，其实就一句话：别看铆钉小，里面的道道深着呢。书本上的计算，只是起点；真正靠得住的，是那些踩过的坑、流过的汗。下次你写设计规范，记得把我这些血泪史也考虑进去。就这样，共勉。
