上周三下午的数控铣实训课，我站在3号工位旁边盯了整20分钟。学生换个铝合金支架的装夹方案，松螺栓、找正、打表、试切，前前后后耗了12分钟多。旁边工位的男生咬着笔帽吐槽，说这换夹时间比加工时间还长——真的，我当时手里攥着刚收的课程作业，没好意思说，这问题我自己带工业项目的时候也碰到过，之前攒的3套旧通用夹具，堆在仓库角落落灰快两年了。
先把“要改什么”的边界划清楚
一开始我备课的时候，总想着要把整个快换系统做的足够“专业”，对标企业生产线上的配置，甚至列了个采购清单，算下来光一套工位的改造就要小两千。结果第一节课带学生拆旧夹具的时候，直接被现实打了脸。
我们实训台的T型槽是2015年配的老款，槽距100mm，市面上卖的标准快换托板，大多是通用的75mm间距，根本装不上。
真的，当时第一反应是懊恼——之前居然没提前量好尺寸，白准备了半节课的讲解内容。
总不能把整个实训台的T型槽全铣了吧？太费时间，也没必要。

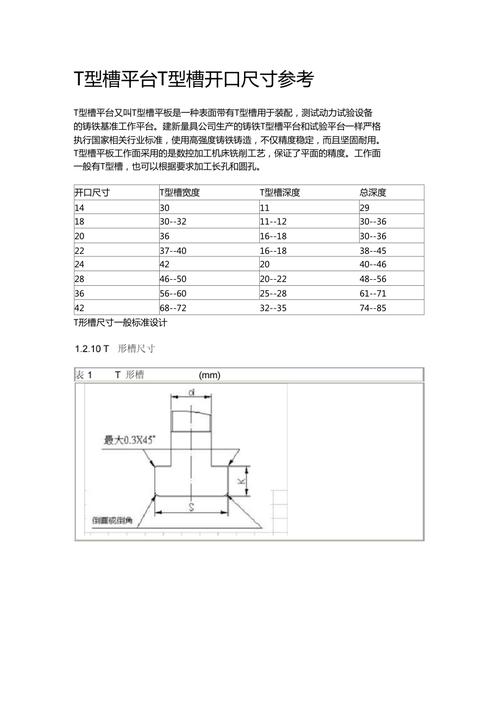

实训车间旧通用工装夹具T型槽配合尺寸实测图
蹲在地上量了三个工位的槽距之后，我们干脆先做了一层过渡转接板，把100mm的槽距匹配到标准快换板的安装孔位上。本来想直接上带液压锁紧的快换机构，算下来12个工位的改造经费根本批不下来，干脆先做机械定位的基础版，把重复定位精度控制在0.02mm以内，先把换夹时间降下来再说。
拆旧夹具的时候有个机械专业的男生提了个主意，把原来夹具上的固定压块换成带偏心轮的快速压臂——我当时拍了下他的肩膀，这个想法比我之前找的供应商方案还省成本。
别光追“智能”，先把切换的冗余动作砍干净
很多人一提到智能工装夹具快速切换改造，第一反应是要上传感器、要联网、要做数字孪生监控。
我们一开始踩的坑就跟这个有关。刚拆完旧夹具，就有个学生找了个带位移传感器的锁紧模块，说能自动检测夹紧力，结果接电的时候才发现，我们的老款数控铣根本没有预留的PLC扩展接口，线都不知道往哪接。折腾了一整节课，最后那个花了300多买的传感器模块，直接被我们塞到了教具柜的最上层，积灰去了。
真的，很多公开课上展示的那种花里胡哨的快换夹具，看着高级，落到真实的实训场景里，中看不中用。
我们最后定的改造步骤，没有什么复杂的技术：第一步，所有需要拧4圈以上的螺栓全部换成带快拆手柄的内六角螺钉，拧1圈就能松到位；第二步，在转接板上做三个菱形定位销，所有的夹具模块装上去的时候，不用反复打表找正，放下去就卡到定位位置；第三步，才加了个最便宜的接近开关，装在锁紧位置，只要压臂没压到位，机床的加工启动回路就给个信号，不让开机——就这么个东西，花了不到80块钱。
第一次测时间的时候，那个之前吐槽换夹慢的男生，装完夹具按完启动键，转头瞪着眼睛说，这就完了？
真的，换夹时间从12分钟压缩到47秒的时候，我差点笑出声。
实训工位改装后带偏心快压臂的工装夹具定位装夹示意图
不过话说回来，这个精度水平，离企业生产线上的快换系统还有不小的差距。但对于我们的实训场景来说，足够了——学生不用在找正、拧螺栓这种无意义的动作上耗时间，能把更多精力放在加工工艺的调整上。
课堂上的改造，从来不是为了做“完美样品”
带学生做项目这几年，我见多了那种为了拿比赛奖项做出来的“完美样品”——全铝加工的外壳，带氛围灯，连个接线端子都摆的整整齐齐，结果一上机床加工，刚性不够，振刀振得厉害，最后根本没法正常用。
这次做智能工装夹具快速切换改造的项目，我特意没给学生定“必须做到什么精度”“必须加什么功能”的硬指标。
有个班的学生组，改到一半非要给整个快换系统加个蓝牙模块，说能把夹紧时间、定位精度的数据传到手机上，做个小程序看板。我当时没拦着，就让他们做。结果最后算下来，光蓝牙模块加供电就花了120多，实际用的时候，信号被机床的铁屑挡得乱七八糟，数据传三秒断一次，最后那个模块拆下来，换成了个普通的机械锁紧手柄，整个系统的可靠性反而上去了。
其实我从来没指望学生能在课堂上，把工业现场用了几十年的快换系统改得有多好。我只是想让他们明白，所谓的“智能”，从来不是堆传感器、堆联网模块，而是要顺着实际的使用场景，把那些多余的、耗时间的、没必要的动作，一个个砍掉。
去年有个学生组做的快换夹具，看着特别精致，全是圆角倒角，拿在手里轻得很，结果实际装到机床上，铣铝合金的时候，压块的刚性不够，工件偏了0.1mm，最后只能把原来的铸铁压块换回去。
好看没用。
能在机床上稳稳定住工件，换夹的时候不耽误时间，比什么都强。
上周最后一次测时间，3号工位的学生换不同的工件装夹，最快的一次用了42秒。我站在旁边记数据的时候，上次把传感器塞到教具柜顶层的那个学生，自己翻出来那个落灰的模块，说下次要把它装在压臂上，测压臂的锁紧角度，不用每次凭手感判断压得够不够紧。
我没说话，把手里的秒表递给他。
