上周三的智能制造综合实训课。
我把去年攒的半套旧工业设备搬到教室——08年的三菱FX系列PLC，15年的汇川伺服，还有个学生从家里旧拆机件里翻出来的、带Modbus RTU接口的温度采集模块。本来想让学生顺顺当当搭个数据采集链路。
一接就卡壳。
最先暴露的，不是技术问题，是学生的“协议洁癖”
很多学生上来第一反应是“老师这设备太老了，接口不匹配，换套新的吧”。
根本不是换设备的事儿。
我们这门实训课的核心教具之一，就是带学生从零搭最小版的工业多协议解析转换适配网关——不是让他们对着手册点现成产品的配置按钮，是要自己写解析逻辑，自己焊接线端子，把不同通信规则的设备，拉到同一个数据语境里。
说实话，第一次带学生做这个模块的时候，我自己都踩过坑。当时RTU报文的帧头是固定0x68，我给学生的参考代码里，判断逻辑写的是“收到0x68就开始存帧”。结果现场测试的时候，温度采集模块因为电源电压飘了，连续发了三个0x68的无效帧，整个数据链路直接堵死。学生盯着串口监视器跳出来的乱码，抬头问我“老师这是不是网关硬件坏了”的时候，我突然反应过来——哪是硬件坏了，是我们做适配的时候，根本没给“异常帧”留容错的出口。
实训课上旧工业PLC与多协议网关接线实拍
很多学生之前对这个网关的认知，停留在“就是个贵点的转接头”。直到自己写的代码因为没做帧长度校验，收到一整串乱码把上位机搞崩的时候，才反应过来：这东西根本不是插上线就能用的万能盒子。
我们刻意砍掉的功能，比硬塞的参数表有用
最开始磨教案的时候，我列了12种常见工业协议的参数对照表，从Profinet到EtherCAT，一字排开，从物理层接口到报文结构写得明明白白。结果学生对着表记了两周，一到接线环节还是懵。
为什么？
因为他们根本不知道这些协议存在的现场场景是什么。
后来我们把整张参数表全删了。整个实训模块只留三个最容易在车间碰到的接口：RS485串口、以太网口、CAN总线。要求学生做的最小版工业多协议解析转换适配网关，只要能实现“RS485上的传感器数据，转成以太网格式传到本地监控端”就算合格。
上次有个学生，为了显得自己做的东西厉害，硬给系统加了个EtherCAT的从站接口，花了三周调不通，最后连最基础的RS485转以太网的功能都没跑通。我把他的板子拿过来，把多余的接口跳线全拔了，半小时就把基础链路跑通了。他站旁边盯着屏幕跳出来的实时温度数值，半天说了句“原来我之前搞复杂了”。

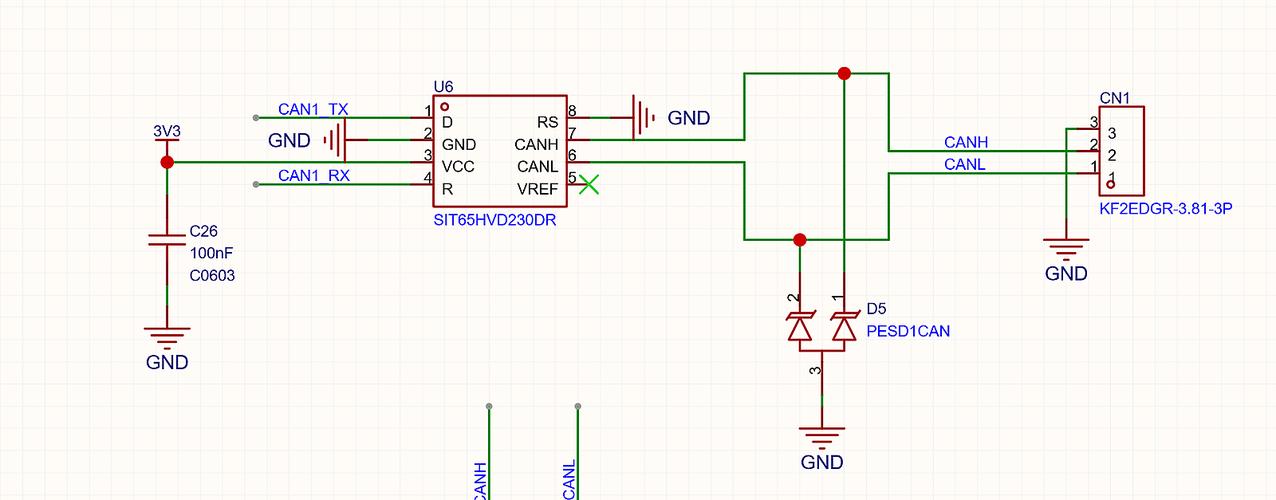

学生自制最小版多协议网关原型电路板
这也是我们刻意调整教学逻辑的原因。工业现场的适配从来不是“支持的协议越多越好”。你去老车间转一圈就知道，从90年代的继电器控制柜到现在的新上的数控设备混在一起，你拿个能转20种协议的高价网关过去，可能现场真正需要打通的，就两个老协议。剩下的功能，全是冗余的成本。之前去企业做内训，有个干了二十年的设备老师傅跟我吐槽，说之前采购的进口网关，贵得吓人，参数表列了半米长，结果现场要接的两个老设备的协议，那个网关根本不支持，最后还是拿个几百块的国产小网关，把两个协议转通了，就解决了所有问题。
藏在代码细节里的，才是真正的工程思维
带学生做了三届这个实训模块，最常见的卡点从来不是接线接错了，是写的解析代码太“理想”。
什么意思？
很多学生写的代码，是把串口收到的报文直接存在固定长度的数组里，只要有数据进来就往数组里塞，根本不管帧的长度是不是符合协议规范，也不做校验。结果有一次现场测试，实验室旁边的大功率变频启动，电磁干扰把串口的通信质量搞差了，数组里存了半帧乱码，整个上位机直接崩了。
我当时没直接给学生改代码。就把实验室的旧变频开了，移到离接线的串口线半米远的位置，打开变频的干扰模式，让他们盯着串口的接收数据看——你看，干扰来了，数据跳了，你的代码连个最基础的CRC校验都不做，不崩才怪。
工业多协议解析转换适配网关的核心，从来不是“能转数据”，是在各种乱七八糟的现场干扰下，还能稳定把正确的数据转过去。
后来我们给这个实训模块加了个强制要求：所有的解析代码，必须加CRC校验，必须给异常帧留自动丢弃的逻辑，必须做断连重连的兜底。上次有个学生，一开始觉得加这些东西太麻烦，说“实验室环境这么干净，哪来的干扰”。结果上次现场考核的时候，我故意在他的串口线旁边放了个大功率电钻，一开电钻，他的第一版代码直接丢了三分之一的有效数据。他自己蹲在地上调了二十分钟，把校验逻辑加上，重连逻辑补完，再开电钻测试，数据稳稳定在监控端的时候，他额头上的汗都滴到电路板上了。
昨天改学生的实训报告，看到有个学生写“原来做工业适配，不是要追求最先进的技术，是要把最老的设备，和最新的系统，顺顺当当连起来”。
我盯着这句话看了好久。
突然觉得之前磨了三个月的教案，改了七八版的实训要求，值了。
