写这篇文章是有点冲动的。前阵子去一个农机厂，看到他们生产的圆盘犁，样子挺漂亮，但用户反馈说不好用。我拿过来一看，圆盘偏角调得不对，入土深度根本不够。说实话，圆盘犁这东西，看似结构简单，就是一个圆盘加个架子，但里面的道道不少。作为搞了十几年农业机械设计的工程师，我打算跟同行们聊聊圆盘犁的设计要点，包括参数选择、受力分析、结构细节，还有我当年踩过的一些坑。看完就能少走弯路。

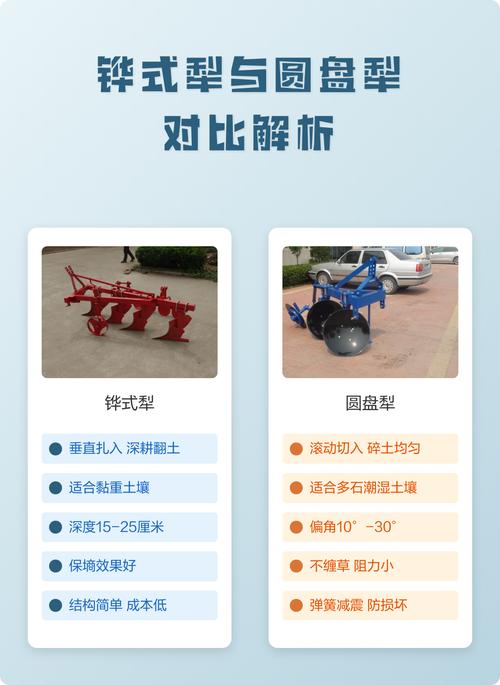

一、为什么不用铧式犁，偏要用圆盘犁？
你可能会问，传统铧式犁用得挺好，干嘛要弄圆盘？我年轻时也这么想。直到有一年去黑龙江，那里的玉米残茬又长又硬，铧式犁一下去，很快就堵了，犁头抬起来，土翻不干净。当时农机手气得直骂。
圆盘犁不一样。它的工作部件是一个凹面圆盘，在前进过程中滚动切入土壤。圆盘刃口把残茬切断，凹面把土翻转，所以不易堵塞。特别适合粘重土壤、草场、还有留有残茬的旱地。当然它也有缺点，比如牵引阻力比铧式犁大，翻土性能差一些，但通过性，那是没得说。
所以，选圆盘犁还是铧式犁，要看工况。你要是天天碰石头地，圆盘犁更皮实。
二、圆盘犁关键参数：直径、倾角、刃角
圆盘犁的核心参数有三个：圆盘直径、偏角、倾角。这三个参数直接决定犁的入土和翻土能力。
圆盘直径一般在600~800mm之间，我常用700mm。直径越大，入土越深，但重量也大，成本高。选型时根据土质和耕深定。粘重土壤用大直径，沙壤土可以小一点。
偏角就是圆盘平面与前进方向的夹角，通常取40°~45°。偏角越大，翻土能力越强，但阻力也越大。我们一般调在45°左右。
倾角是圆盘平面与铅垂面的夹角，一般15°~20°。倾角影响入土深度和碎土效果。倾角过小，入土难以；过大，阻力剧增。
具体设计中，这三个角度需要配合调整。你猜怎么着？有一次我把偏角从40°调到45°，入土深度没变多少，牵引力倒是大了不少。后来看资料才发现，偏角对阻力的影响比对入土深度的影响更敏感。
另外，圆盘刃角不是随便给的。刃口如果太薄，疲劳强度不够，容易崩口；太厚呢，切入阻力大。一般刃角控制在15°~25°，并且用热处理强化。我们这里圆盘用65Mn钢板，淬火加中温回火，硬度控制在HRC 38~42。
三、受力分析与入土性能计算
圆盘犁入土主要靠重力，加上机架上的弹簧或液压压力。但土壤对圆盘的反力如何，很少有菜鸟会算。
圆盘在土壤中受到的阻力分解为前进方向的牵引阻力、侧向的偏牵引力和垂直方向的上浮力。垂直力向上，会把圆盘顶起来。设计时，我们得让正压力足够大，把圆盘压下去。
一个简化的经验公式：入土稳定性系数 K = G / (N_soil)，其中G是作用在圆盘上的垂直载荷，N_soil是土壤垂直反力。如果K小于1，圆盘就浮起来。
实际计算中，N_soil跟土壤强度、耕深、圆盘形状有关。有一个常用的土力学公式：N = c·N_c·A + γ·D_f·N_γ·A，其中N_c、N_γ是承载因子，A是圆盘投影面积，γ是土容重，D_f是深度。可是太复杂了，工程上我们直接做试验。
我记得刚入行时，对着规范算了半天，结果一到地里，完全不对。后来老师傅告诉我，土壤是弹塑性体，别较真，你按实际测量修正就行了。那以后，我就学乖了。
不过，设计初算还是需要的。我通常用这个估算牵引阻力：F_h = (q·b·h)/cosα，q是土壤比阻，b是圆盘在土壤中的投影宽度，h是耕深，α是偏角。虽然粗糙，但起码能知道量级。
四、结构设计：圆盘安装与机架

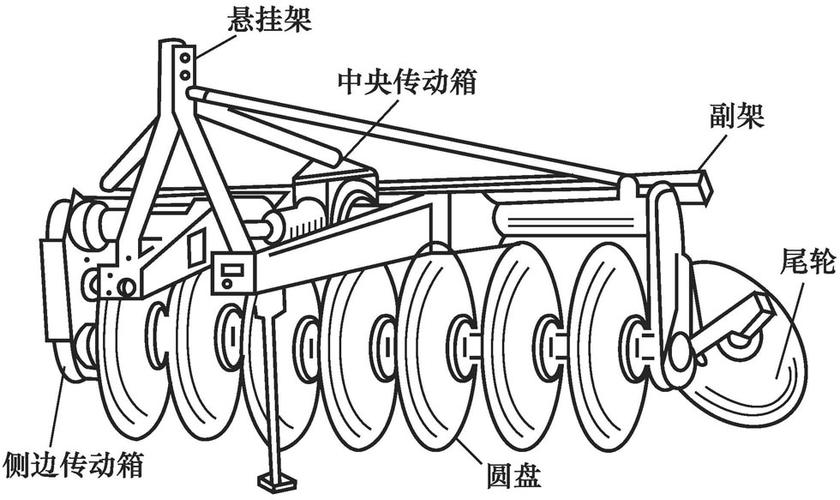

圆盘犁的机架是个龙门架，圆盘通过轴承座装在大梁上。这里有几个坑要避开。
一个是轴承座的位置。圆盘受到的侧向力会作用到轴承上，所以轴承一定要选用圆锥滚子轴承，并且预紧调整要到位。别用普通深沟球轴承，一来就坏。
另一个是圆盘间距。设计多片圆盘犁时，圆盘之间的距离要留足。我吃过亏：第一版设计，圆盘间距只留了20cm，结果黏土糊在中间，清都清不掉。后来又加大到30cm，才好一些。

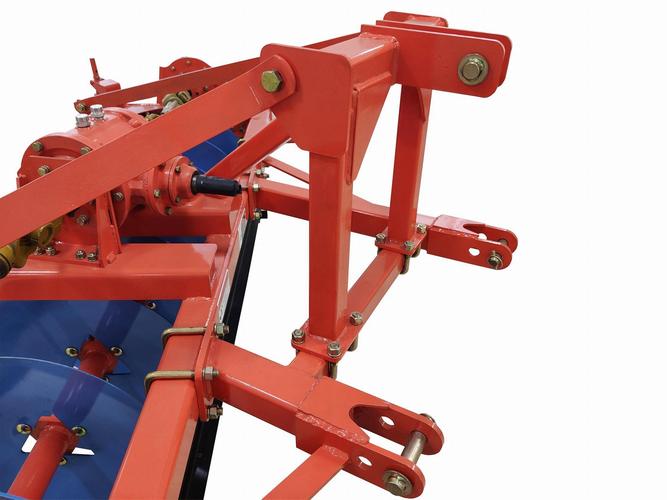

悬挂方式上，圆盘犁一般用三点悬挂，但要注意上下悬挂点的相对位置，否则入土时犁会抬头。有个诀窍：让下悬挂点略低于上悬挂点，这样入土角就自然了。
再一个就是圆盘的凹面朝向。左右两侧的圆盘，凹面朝向不一定相同。常见的配置是对置式，左右对称，侧向力相互抵消。千万别装反了，否则犁会斜着跑。
油缸和弹簧的布置也讲究。弹簧弹力要可调，以便适应不同土质。如果液压压紧，别忘了加蓄能器。
五、常见故障与设计教训
前阵子有个用户打电话说，圆盘犁一组圆盘不转了。我让他把轴承换掉，他照做，结果还是卡死。后来发现是轴承座端盖预紧过猛，把轴承滚子压碎了。这种问题往往是装配时扭矩没控制好。
还有，圆盘犁在石块多的地方作业，圆盘边缘容易崩刃。我见过最严重的一次，整个圆盘裂成两半。罪魁祸首是热处理硬度太高。圆盘硬度不是越高越好，要兼顾韧性。现在我们都控制在HRC 38~42。
在潮湿粘性土壤里，圆盘之间常堵泥。解决的办法是加刮泥板，让每个圆盘配一个，间隙要可调。我第一版没加刮泥板，那真是灾难。
六、一个设计实例
前年我们设计过一台三片圆盘犁，具体参数如下：圆盘直径700mm，偏角45°，倾角20°，耕深25cm，配套动力100马力拖拉机。用弹簧压紧，弹簧行程调整范围±30mm。
初算时，按照土壤比阻q=5N/cm²（中等坚实土壤），耕深25cm，圆盘工作宽度按24cm估算（每片），牵引阻力F_h = 3 × 5 × 24 × 25 / cos45° ≈ 12700 N，也就是约1.3吨力。这个数跟实测很接近。
机架大梁采用100×80×8的矩形管，材料Q345B。强度校核没问题。但是圆盘轴承座我们原计划用铸铁轴承座，后来改成了铸钢，因为铸铁在冲击载荷下易裂。事实证明改对了。
弹簧的选择上，我们选用圆柱螺旋压缩弹簧，预紧力2000N。这个预紧力不能太大，否则入土过深，拖拉机过载。我见过有同行贪大，结果犁架翘头。
这台犁装到拖拉机后，田间试验，翻土效果很好，残茬切断率超过90%，通过了用户验收。
最后说一句，圆盘犁不是什么高深的技术，但细节决定成败。每一个角度、每一个间隙、每一颗螺栓，都可能影响作业质量。多试，多改，才是工程设计的常态。
