图纸上的尺寸标得清清楚楚，车间做出来的件就是差那么一二十丝。你说加工方马虎？可人家用的是新机床。你说设计没考虑工艺？设计评审也过了。问题到底出在哪儿？
我干了十几年机械设计，最深的体会是：生产链路打通不是靠一次技术革命，而是靠把许多不起眼的细节扣到位。这篇文章不打算讲什么宏大的概念，只想聊聊那些容易被忽略的接口环节——设计数据怎么变成工艺语言，工艺语言怎么变成测量标准，测量标准又怎么反馈回设计。这就是生产链路的本质：信息在各环节之间流动，任何一处断点，最终都会变成现场的一堆废品。
说实话，前年我参与的一个项目，差点就栽在一条油槽上。那是个液压阀体，为了润滑，设计图上用局部剖标注了一条深度0.5mm的油槽，但没标基准。工艺看见尺寸就干，车工用切断刀直接车，结果深度忽深忽浅，装配后密封圈被切坏。后来追责时才发现，设计意图是要保证油液流量，但0.5mm深度本身没有意义，真正应该控制的是截面积。如果当初用宽度和深度组合的公差，或者干脆标注流量测试点，就不会出这种事了。
这让我明白一个道理：链路断裂的第一步，往往是设计者只给出了几何信息，没给出功能语义。
设计模型到工艺模型的“翻译”不是自动的
现在很多企业都在推三维化，但模型转STEP、转STL，只是把几何形状搬过去了。真正的生产链路，还要求GD&T语义同步传递。ISO 8015规定了独立原则，但如果你只在图纸上画了公差，而CMM编程人员不知道基准在哪，那他只能凭感觉建坐标系。结果就是：设计端用A面作基准，工艺端拿B面作基准，差之毫厘，谬以千里。

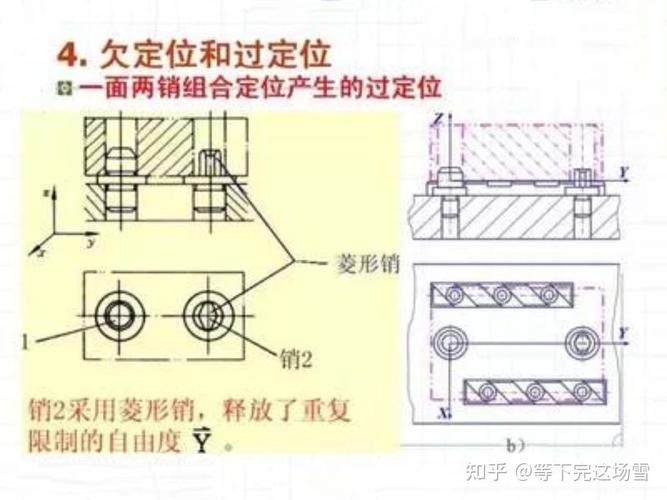

我见过一个极端例子：一个箱体零件，设计用底面和两个定位销孔作为基准（A/B/C），但工艺上由于装夹需要，先用顶面加工，再翻转底面，结果加工的孔位置全偏了。后来改用一面两孔定位，从头到尾统一基准，再也没有批量报废。
公差分配，别指望“独善其身”

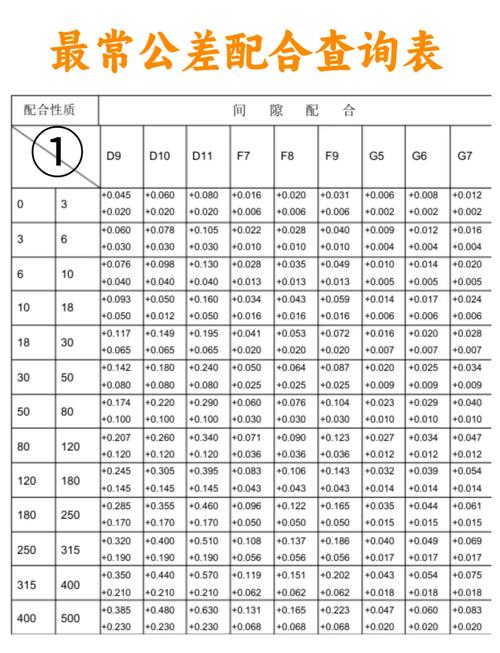

零件公差是设计定的，但工艺能力是现实约束。你说一个孔径H7，在普通车床上能车出来，但如果你设计了一个深孔，长径比超过5，那么车削就会产生锥度，必须考虑用铰或磨。这还不是最头疼的，真正头疼的是公差叠加——尺寸链分析。我见过一个工程师把同一个装配尺寸链算了三遍，每次结果都不一样，原因是他没注意基准顺序。极值法？统计法？都不如把基准标对。
记得有一个法兰连接设计：6个M8螺栓，孔位置度给了φ0.2，通孔φ9，间隙0.5，按说装配没问题。但现场就是对角错位，拧到一半就卡死。为什么？因为设计基准是法兰端面，但工艺上是按法兰外圆为基准钻孔，外圆有椭圆度，位置度自然就飘了。后来设计把外圆也纳入基准，追加了一个圆柱度要求，问题才解决。
所以，做装配尺寸链分析时，一定要用极值法做基础校核，再用统计法评估大批量风险。但前提是每个零件的实际分布是正态的，如果你用的是快换刀具，分布可能偏态，那就需要实际采样数据。
另外，还要考虑加工经济精度。比如IT7级精度，车削和磨削的成本差很多，设计时要看清必要性。不要动不动就标Ra0.4，也许Ra0.8也够用，这不是打脸吗？
装配和检测的闭环，才是链路真正打通的标志
装配时发现零件互换性不足，设计和加工都觉得自己没问题。这时候测量系统能不能给予雪中送炭？测力、测温度、测设备同轴度，都可能影响结果。举个例子，用三坐标测量一个位置度，你需要建立坐标系，而基准元素本身有形状误差，那么建坐标系时采用什么算法？最小二乘？还是切比雪夫？不同算法结果可能差几微米。更别提测头的红宝石球半径补偿了。如果你没有做GR&R研究，得到的数据可能比你的公差还要差。
我强烈建议在关键尺寸上做测量系统分析（MSA），尤其是R&R容差比要小于10%。但现实是很多小厂根本不做，直接用卡尺量，结果把好的零件判成废品，或者把废品放出厂。
另一个被忽视的是装配工艺中的公差累积。哪怕每个零件都合格，装配起来也可能干涉。所以要用装配仿真。比如简单的刚性体装配，用CAD软件做干涉检查，再复杂的可以用尺寸链图论。但最要紧的是，把检测数据实时反馈到设计端。比如SPC监控关键特性，一旦CpK小于1.33就开始预警，设计人员要能通过改图纸或改工艺来调整。这才是数字化的生产链路闭环。
好了，回到开头那条油槽。如果当时设计端能给出功能语义，工艺端能按基准加工，测量端能验证截面积，也许就不会有那一次批量报废。生产链路打通，核心不是某一台设备，也不是某个软件，而是不同身份的人之间信息传递的准确性。设计、工艺、制造、测量，每一个环节都把自己的接口擦干净，链路就通了。就这么简单？对，就这么简单——但做起来，每一环都在虐你。
