别把工装自动化当成加装电动缸
很多工程师一提到智能工装，第一反应就是换掉手动夹具，装上伺服电机和气缸。说实话，我刚入行时也这么想。直到我去一家汽车零部件厂调试一条换型频繁的生产线，厂家抱怨说原来手动换夹需要40分钟，后来他们买了带电动缸的快速夹具，结果换型只快了几分钟，因为定位销还得手动插。问题其实不在动力源，而在怎么让工装自己知道“夹的是什么”和“该用哪套定位”。
智能工装的核心是状态感知和自适应。举个最简单的例子：用气动夹爪夹易变形零件时，如果你只知道夹紧信号，而不知道夹紧力，那肯定要压出痕。后来我们加一个单点力传感器，接入PLC，当测量值超过设定阈值的瞬间，就停止进给——这玩意儿看起来简单，很多厂商却连这个逻辑都懒得写。你说气人不。
智能工装自动化系统架构图
感知层：别迷信高精度，先搞清要什么信号
感知元件不是越贵越好。曾经有个项目，客户非要上基恩士的激光位移传感器，精度正负0.01mm，几乎零漂移。可实际装夹定位时，夹具本身的间隙就有0.05mm，传感器的精度完全浪费。而且激光传感器对油污和灰尘敏感，在那个铸造车间里，每隔几小时就得擦镜片。最后我们干脆换了一个线性电位器，成本降了十倍，虽然精度只有0.03mm，但配合结构上的硬限位，实际重复定位精度反而更稳定了。所以我一直强调：感知层的设计要从系统公差链去反推传感器需求。
另外，力传感器的选型需要特别关注超载保护。我见过不少新工程师选型时就按量程买，结果装配时用力过猛直接顶坏应变片。最稳妥的做法是把量程放大到实际负载的2倍，然后根据标定曲线重新映射到12位AD值。别嫌费事，这可都是经验。

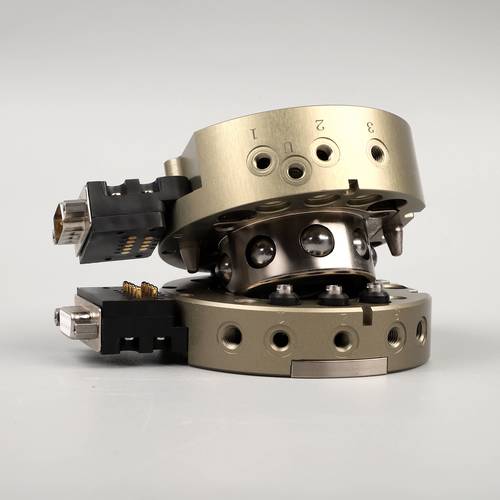

执行层：快换装置是活络，但精度全在重复定位
执行层：快换装置是活络，但精度全在重复定位
智能工装难免需要适应多品种，所以快换接口很重要。行业里常用零点定位系统——那种钢球拉紧加锥面定位的组合。很多新手以为锥面定位就是靠锥度自定心，其实真正决定重复精度的是钢球与锥面之间的接触变形。一旦钢球磨损或锥面有磕碰，重复定位精度能从0.005mm掉到0.05mm。因此，维护保养方面必须定期用标准检验芯棒测一下——别等加工出废品才想起来。
有一回我们调试一个加工中心，快换托盘重复定位精度总是不稳，偏在X方向十几个微米。排查半天发现是气动吹屑管路位置不对，铁屑直接飞到定位锥面上。把吹气角度调偏45度后，问题迎刃而解。所以说，智能工装不仅仅是电子和机械，连现场的通风管路都可能坑你一把。
决策层：PLC还是嵌入式？得看你需要多“聪明”
目前真正把“智能”落地的，大多是用PLC加一堆模拟量模块。PLC稳定可靠，但对于力位控制之类的复杂算法，运算周期和编程理念都很吃力。另一条路径是嵌入式控制器，比如用EtherCAT总线跑倍福的TwinCAT，或者干脆用普通STM32写模糊PID。我个人更倾向于前端用PLC做顺序控制，再通过以太网把传感器数据上游到一台工业PC上做自适应调节——当然这样有点浪费钱。如果只是做阈值判断和简单闭环，PLC足够。
不过话又说回来，决策算法的核心不是“智能”，而是标定和补偿。比如热胀冷缩，铸铁床身和铝合金工装对温度的敏感度完全不同。我在一家做航空航天零件的厂里，发现早上和下午加工出来的孔径差不多差0.02mm。后来在工装上加设了温度传感器，在PLC里写了一段线性补偿，才把公差拉回来。这算智能吗？算，但真正做起来不就是查表加插值嘛。

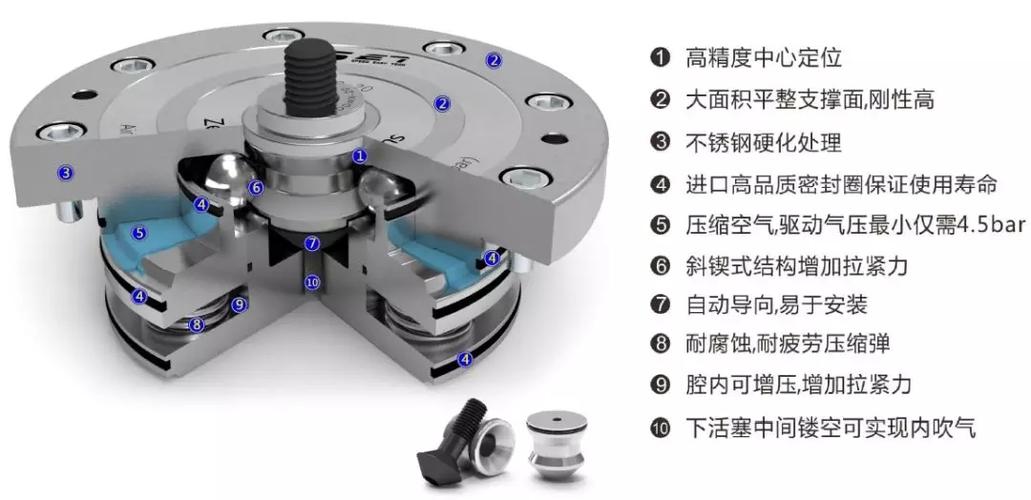

零点定位快换装置结构示意图
关于标准，别自己发明轮子
现在大量工装都会采用ISO 15584（汽车工业的工件定位方式）或者VDI/DGQ 3441等标准。实际设计时我建议尽量用标准化的T型槽和定位孔阵列，这样既能利用现成的标准工装配件，又方便后期改线。那些非标样式的智能工装，往往价格翻倍，维护时哭都来不及。
结语：这东西其实是个试错迭代的过程
说了那么多，总归一句话：智能工装自动化不是为了听起来高大上，而是为了解决生产中的痛点。只要把感知和执行做扎实，哪怕只是加一个力传感器加一个快换机构，都能算数。至于什么AI自动编程，先别急，那是后话。
