你知道在钢厂连铸平台上一个终端盒能有多惨吗？旁边就是七八百度的高温，还有铁水飞溅，工人带着厚手套在干活。我做过一次现场调研，发现他们手里那个老式终端，按键都让油泥糊死了，屏幕也看不清。这玩意儿的机械设计，绝不只是画个壳子那么简单。
说实话，我做了十年机械设计，中途接了几个现场终端的项目，栽过的跟头比螺丝还多。这篇文章不是那种标准的教程，就是跟你聊聊我在实际设计里踩过的坑，以及一些算得上经验的东西。
先弄明白“现场”到底有多恶劣
很多初学者一上来就调IP65，觉得密封就完事儿了。但你得搞清楚，IP防护是静态的，真正现场是动态的。比如我那个客户，他们的操作台每天要用高压水枪冲洗，水压大得能把油漆冲掉。这时候你光看IP65没用，还得考虑防水接头有没有拧紧，门锁是不是能压紧硅胶条。国标GB/T 4208-2017里那个IP等级，说的是防尘防水能力，但没说你这个结构在振动环境下会不会变形导致缝隙失效。所以我的经验是：如果可能，尽量做IP66，甚至IP67，毕竟按键和屏幕都是薄弱环节。

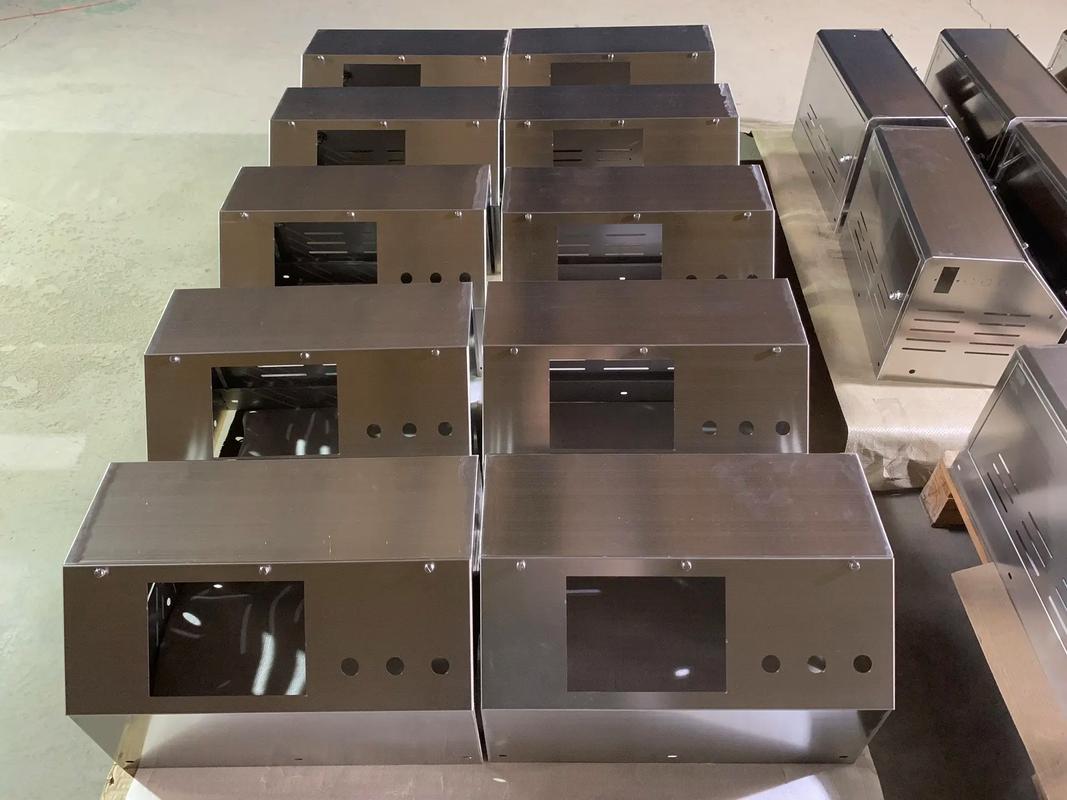

对了，别忽略IK等级。EN 62262里面有一堆数字，什么IK07、IK10。你想想，现场叉车进来，说不定哪天就撞一下终端。我当时做的是IK10，就是那种5焦耳冲击的，结果样品测试还真没过——塑料外壳脆了。后来换成铸铝的，才勉强通过。所以，外壳材料不要贪便宜选ABS，强一点的地方用铸铝或者不锈钢。这个跟成本直接挂钩，但少了后面维修更头疼。
按键布局：比你想的复杂多了
既然叫终端，肯定要有输入。很多人直接买现成的薄膜按键贴上去，省事。但问题多得是。我换个说法：你考虑过工人戴手套按键盘吗？电阻式触摸屏倒是能用指甲尖，可一旦到了冬天，手套厚了，根本压不准。我自己用过那种硅胶按键，行程倒是做了2毫米，但反馈力不够，工人说按下去没感觉，经常误操作。后来我改成机械按键，用的是Cherry那种轻触开关，上面再套硅胶帽，还是不行——因为油污进缝隙，时间长了就卡住。
你们猜后来怎么解决的？我用的是磁感应按键，就是那种霍尔元件，通过磁铁触发，没有任何缝隙，周围用硅胶包覆，IP68防护都没问题。当然成本高，但对于特殊场景，值了。这里给个参考：普通薄膜按键循环寿命大概100万次，机械轻触开关是50万次，但机械手感好；霍尔按键做得好能到500万次。所以你要看具体应用，不是所有场合都适合高大上的东西。
触摸屏：电阻还是电容，这是个问题
现在大家都喜欢电容屏，跟手机一样，好更新。但工业现场不是手机。电容屏有个致命的弱点：它依靠人体电容触发，如果工人戴手套，或者屏幕上结了一层水雾，直接失灵。电阻屏没有生活，但可以用指甲、笔，甚至湿手操作。不过电阻屏透光率低，只有80%左右，而且需要压力，用久了里层的ITO会磨损。
我记得有个项目，客户要求户外高亮屏，太阳底下要能看清。我选了超高亮度LCD，1500nit，结果功耗飙到15W，散热成了问题。后来用偏光片提升效果，再配上光感自动调节，才平衡下来。这里提醒一下，电容屏一定要做水淋测试，IP防护不只是外壳，屏幕本身也要防雾，否则结雾了电容失效，那就尴尬了。另外，如果你用玻璃盖板，记得要做防眩光处理，AG玻璃，不反光，否则现场灯光一照，全是白的。
通信与接地：最容易出幺蛾子
现场终端不能不联网。RS485最常用，但很多人不知道布线要加终端电阻。我们出现过通讯时好时坏的情况，折腾了半天，发现是屏蔽层没有单端接地，然后在驱动端加了120欧姆匹配，就正常了。还有，如果你用工业以太网，尽量用M12连接器，带螺帽锁紧，不容易松。RJ45在车间里就是个笑话，一振动就掉线。
接地问题也很大。终端外壳接地，不仅仅是安全，还能防干扰。我见过现场终端和变频器共用接地，结果屏幕花屏。后来专门拉了一条独立接地线，才好。所以设计的时候，一定要留出接地端子，并且用铜编织带那种软的。别小看这个，很多产品出问题最后都是接地惹的祸。
散热和防护的平衡
电子元件都要散热，但终端又是密封的。有时候我们不得不用散热片，或者风扇，但风扇在粉尘环境很快堵塞。所以最好用无风扇设计，比如用金属外壳做整体散热，然后内部空间要合理布局，把发热大的元件比如CPU放在导热垫上，贴到外壳上。我们有个项目，用了Intel Atom处理器，功耗也就十几W，但内部温度还是上去了，因为密封环境。后来在外壳底部加了波纹散热片，测试55度环境温度下，内部能控制在70度以内，还算满意。
设计的时候留个通风孔？千万别！除非你加过滤网，否则一个月就堵死。密封到底才是正道。
维修和可维护性
还有一个，也是最容易忽略的。现场终端坏了，工人第一反应是换，不是修。所以你的结构要方便拆卸。我见过用几十个螺丝固定的后盖，那个设计等着挨骂。我一般用快拆卡扣，或者4个不脱出螺丝。另外，内部接线要预留长度，否则换模块的时候拉断。还有，尽量用标准连接头，不要焊线。
还有，要留出“运维调试口”，就是那种用特殊螺丝封住的，方便工程师插优盘或者串口，但又不让现场工人随便打开。这个设计挺实用，但注意别影响防爆等级。
别当书呆子，去现场看看
现在想想，设计这个终端，其实跟做人一样，要平衡各种限制。没有完美的方案，只有适不适合现场。
好了，就说这么多。这些坑都是我拿钱砸出来的，希望你们能少走点弯路。当然，每个项目情况不一样，具体还是要多沟通现场需求。
