去年帮朋友分析一批SPS烧结的碳化硅，密度怎么也上不去，我一看模具设计，差点笑出声——电极接触面比样品还小一圈。这能不废才怪。直流脉冲呼啦啦全打在模具外沿，样品中心还是凉的。说实话，这种低级错误，从业十五年来见得太多了。放电等离子烧结，听着高大上，可很多人连电流怎么走都没弄明白。
电流是个玄学

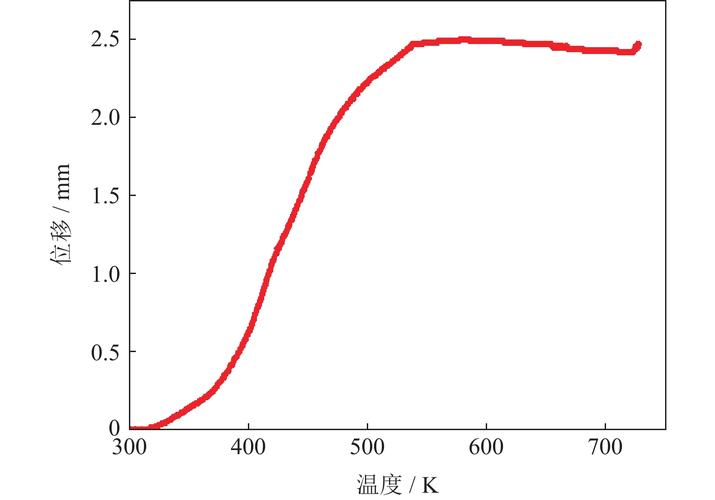

搞SPS的都知道，脉冲直流通过模具、样品，靠焦耳热和局部等离子体把粉给“闪”成块。但实际电流密度分布根本算不准。仿真软件画得漂亮，可实测发现——打个比方，石墨模具的电阻率随温度升高往下掉，你输入的那套参数，到1500℃早就不灵了。结果就是样品中间过热，边沿欠烧。曾经烧一炉透明陶瓷，取出后对着光一看，中心有雾，边缘却还有生粉，那心情……想砸设备。
更诡异的是，有些粉末导电性差，电流会找到阻力最小的路径，绕着走。于是你看到模具通红了，样品还黑着。加电压？提高电流密度？模具先撑不住。这里必须吐槽：脉冲模式调来调去，所谓“等离子体清洁粉体表面”，有时也就是个安慰剂效应。我见过太多论文拿放电清洗说事，可真空度稍微差一点，或者粉末表面有吸附气体，打出的火花根本不是那么回事。
模具里的温度战争
温度测不准，是SPS最大的暗坑。热电偶插在模具外壁，跟样品内部温差能到上百摄氏度——尤其是升温速度一快，热滞后让你完全瞎猜。红外测温？透过窗口瞄不准。我试过在模具内壁埋小直径热偶，结果它自己就成了发热体，读数像过山车。有一次做高熵合金，想把第二相控制得漂漂亮亮，结果因为实际温度比显示高了80度，晶粒长得比麦粒还大，报废一整批。那种挫败感，非亲身经历不能体会。
还有模具梯度。压头、模套、垫片，不同材质的热膨胀系数打架，高温下一顶偏，样品就开裂。更别说导电纸、绝缘层这些细节，错一点就是灾难。老师傅的土办法：在粉末外面包几层难熔金属箔，有时反而能救活一炉。但你知道吗？这在教科书里找不到，全是口传心授的秘籍。
别指望它大规模量产
实验室里炫技的东西，往产线上一放，全露馅。SPS单次烧结量小的可怜，φ100mm的模具到今天还是“大尺寸”，可工业界要的是半米级靶材。做一块行，成本呢？不说设备折旧，那根进口石墨模具烧个十来次就得换，一套几千块没了。有人说可以用多电极、多工位，可配流不均立马给你颜色看。电流偏爱走捷径，天生不爱均分，并联烧结出来的零件，每个致密度都不同。质检抽到不合格品，整批全废——这种质量离散度，生产厂长根本不认。
更头大的是结合大型化。模具越大，径向温差越离谱。曾经给一家刀具厂试产氮化硅棒，直径超过30mm就开始鼓包。分析半天，中心过烧膨胀，外围还没反应完全。仿真说可以加隔热层修正，可实际一加，脱模阻力蹭蹭上涨，模具又裂了。死循环。说白了就是放电等离子烧结的原理优势，恰恰在放大时变成劣势。
再来个冷知识：很多“SPS快速烧结”论文，样品的电流密度实际远低于等离子体产生的阈值，其实不过是高速热压罢了。真要靠电弧放电解构粉体，需要的能量密度把模具烧穿都不够。这就是理论盲区——我们津津乐道的非热效应，很可能根本不存在。若论文里删掉那些玄虚的讨论，再现性还能好点。
行，就聊这么多。不展望，不谈未来。我只知道，明天去车间，又要对着那台老SPS炉子头疼模具寿命问题。谁再说放电等离子烧结是烧结技术的革命，我就把手头烧变形的石墨垫片甩给他。硬伤仍在，乐观不得。
