那个“无限制”的坑，谁踩谁知道
去年接了个活儿，打印镍基高温合金燃油喷嘴。客户图纸一打开，曲面复杂得花里胡哨，他们兴奋得不行：“传统加工搞不定的造型，你们3D打印肯定行！”行，干。参数调了30多组，试打12次，每次激光扫完最后一层，都听见“啪”一声——那玩意儿自己裂了。裂纹位置飘忽不定，有时候在悬垂根部，有时候在薄壁拐角。折腾三个月，最后发现，不是参数的事，是那该死的设计根本没考虑热历史。
这行的宣传，最爱吹“设计自由”，好像真的想咋打就咋打。说实话，这就是最大的谎言。一个悬垂角超过45度的面，不加上粗壮的支撑，刮刀一推就翘曲；掏空减重的点阵结构，应力集中点算不清楚，服役没几天就疲劳断裂。所谓自由？枷锁罢了。只是那些枷锁藏在了热量聚集、残余应力、熔池不稳定的角落里，没人愿意摊开讲。
参数调试？根本就是玄学猜谜

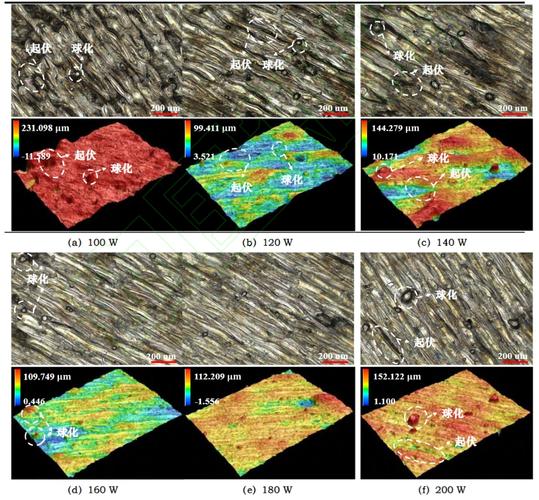

做过这行的都懂，工艺窗口窄得像刀锋。激光功率、扫描速度、粉层厚度、扫描间距……这些参数牵一发动全身。更恼火的是，同一家供应商的粉末，批次不同，吸湿性、粒度分布微变，打出来的致密度能差几个百分点。有次我们用某牌子的316L粉，上一批好好的，下一批孔洞突然增多，查了半个月，最后发现是粉末氧含量高了0.02%——就那么一点点，整个工艺全得重来。
实测发现，哪怕参数“固化”了，打印大尺寸件时，随着高度增加，热累积效应会让后打的区域组织粗化，性能就是不均匀。那些宣传册里吹的“全致密、各向同性”，你信一半就好。反正我这边，每次新活儿都得先烧几块金相试板，否则不敢上件。
成本？压根没算售后那笔账
机器贵得离谱，进口的动辄大几百万，国产的也要百八十万。这还不算耗材：惰性气体哗哗地流，过滤系统定期换，刮刀经常报废。粉末利用率号称95%以上，但那是不计筛分损耗、不计污染报废的理想值——实际回收能到七成就烧高香了。后处理更是无底洞：线切割下基板、去支撑、精加工，碰到复杂内流道，打磨抛光能让人崩溃。
有老板跟我算过账，一个巴掌大的铝合金拓扑优化支架，打印成本近千元，加上后处理，比CNC贵了五六倍。除了军工、医疗那些不计成本的领域，谁用得起？可偏偏好多创业公司拿这个当噱头，接单报价只算粉末钱，靠补贴活着，把市场搅得一团糟。
说到底，选区激光熔化最致命的硬伤，不在机器，不在工艺，而在于我们对那池子熔液的行为，根本就没搞透。多物理场耦合的残余应力演化，理论模型缺胳膊短腿，仿真出来的东西也就图一乐。工程上只能拿真金白银去砸试错，砸出来的参数换个批次又变了。这条路，还长着呢——而且我怀疑，有些坎儿，可能压根迈不过去。
