2026-08-05 04:46:14 分类：材料工艺
去年年底，一个做无人机结构件的客户冲到我办公室，直接把一个断成两截的尼龙件摔在桌上。“你们不是说SLS件强度媲美注塑吗？”他几乎是吼出来的。我拿起那截零件，断口齐整得像刀切豆腐——典型的沿层间开裂。实测两百组拉伸，垂直于铺粉方向的抗拉强度只有水平方向的六成，注塑件的七成。可市面上多少供应商还在用水平方向的数据忽悠人？
粉末那点破事
SLS最让我头疼的，不是机器，是粉。干了十五年，每当换新批次粉，我依然会心里发毛。上个月，一罐标称“40μm平均粒径”的PA12，实际上机一铺，粗粉占比超了15%，细粉团聚像头皮屑，铺粉辊推过去，磕磕绊绊，成型舱里扬起一小片粉尘——得，这缸件又得降级处理。
选区激光烧结粉末回收筛分过程中粉尘飞扬
很多人迷信进口粉，其实进口的也那德性。有一回拆包，发现粉体含水量高了0.3%，直接导致预热温度窗口偏离。预热差一度，件就炸。差五度？整个粉床熔成一坨。我那次蹲在机器旁边，看着红外探头数据反复横跳，心里把供应商骂了八百遍。后来我学乖了，每批粉到手先自测马尔文粒径、卡尔费休水分，再丢进八十五度烘箱死命烘八个小时，别信什么原厂免烘的鬼话。
粉末复用次数也是个笑话。参数表上写“可回收利用”，但你知道吗？旧粉混新粉超过三次，不补充足量新粉，制件密度能从0.98掉到0.93——空隙率悄悄爬上来，超声探伤都未必抓得准，等装机振几下，裂纹就出现了。
脆皮零件与疲劳陷阱
干了十几年SLS，我最怕的就是客户拿去做疲劳测试。不出意外的话，意外马上就来。去年给一家医疗器械公司打了一批膝关节假体试模，选了所谓的“高韧性”TPU，结果跑了一百万次弯曲疲劳，表面突然出现肉眼可见的银纹。拆开一看，内部有未熔合的粉末颗粒，聚集成直径两百微米以上的缺陷带。这种缺陷，在静态拉伸里根本不会暴露，一提疲劳，立马原形毕露。

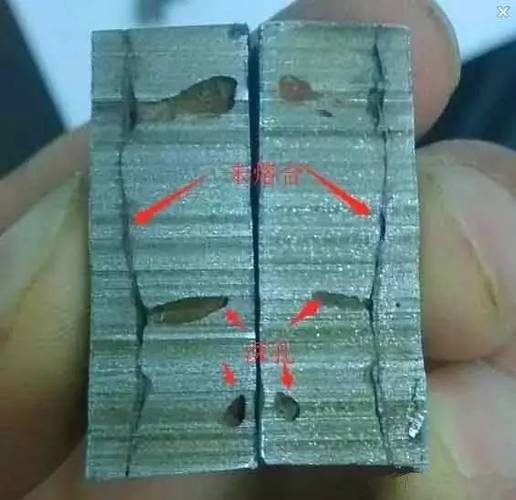

选区激光烧结零件内部未熔合缺陷的扫描电镜照片
实话实说，SLS工艺决定了它是烧结而非熔透，粉末之间的联结靠热处理扩散，必然留下微孔。行业里吹的“全致密”是相对的，实测SLS件平均孔隙率在5%到12%之间，分布还极不均匀，有些区域像瑞士干酪。更要命的是，这些孔隙的边缘往往是应力集中点，疲劳裂纹最喜欢在这些地方落脚。我做了一百多组旋转弯曲疲劳，S-N曲线离散性大得离谱，同一批次的试件，寿命能差出十倍。你敢把这样的数据写进设计手册？反正我不敢。
后处理的坑，踩不完
后处理的坑，踩不完
SLS下机件从来不是成品。清粉就得掉一层皮。用玻璃珠喷砂，压力一不小心超过三公斤，表面就起毛，还把粉末砸进孔隙里，后续染黑一加热，粉末膨胀，表面鼓小泡。化学抛光？丙酮蒸汽熏一熏，尺寸漂个0.2毫米稀松平常，配合孔直接报废。我试过最折腾的工艺：先手工清粉三遍，再超声波清洗，然后加压水流冲，最后在六十度下渐进烘干，每一步都得掐着秒表，稍不留神，上一道工序的残留就毁了整个件。
这还没说染色。SLS件多孔的特性，让它像海绵一样吸染料，颜色深一块浅一块。我见过最惨的案例：一个做消费电子外壳的客户，染了二十批，没有一批颜色均匀度超过△E≤1.5。最后他们妥协了，改成喷漆——那当初干嘛用SLS？PLA注塑不香吗？
其实最根本的盲区，不是工艺参数，是我们把烧结过程的物理本质想得太简单了。激光扫过去，粉末从固体瞬间升到熔点以上再冷却，热影响区到底多大？熔池附近的粉粒是否部分熔融又凝结？这些微观行为直接影响残余应力和微裂纹形核，但市面上绝大多数过程模拟软件，还停留在粗粒化的热源模型，根本抓不住小尺度上的随机性。行业内只顾着堆机器、比速度、降成本，没人肯扎进这些硬骨头。结果呢？零件打着打着就断了，大家耸耸肩，归咎于“工艺不稳定”，继续蒙眼狂奔。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：选区激光烧结：十五年老兵眼中那层戳不破的窗户纸
文章链接：https://www.yqhljx.com/list_11/111.html
