熔融沉积成型：那层该死的层间结合力，才是真正的棺材板

2026-08-05 05:04:09 分类：材料工艺

一次滑稽的失效，十年经验打水漂

去年给某无人机厂做尼龙6的打印件，机臂连接座。静载测试没问题，一上振动台，15分钟，齐刷刷从层间断开。断面光滑得能当镜子。客户一脸嫌弃——你们不是说3D打印能干功能件吗？ 我蹲在测试台旁边，捡起那半截残骸，突然觉得这场景太他妈熟悉了。 从业十五年，经手的FDM设备不下百台，从几万块的开源机到几百万的工业级，该栽的跟头一个没少。很多人觉得熔融沉积成型简单——塑料丝融化，挤出来，一层层堆，能有多难？错。越是简单的东西，失控起来越不讲道理。

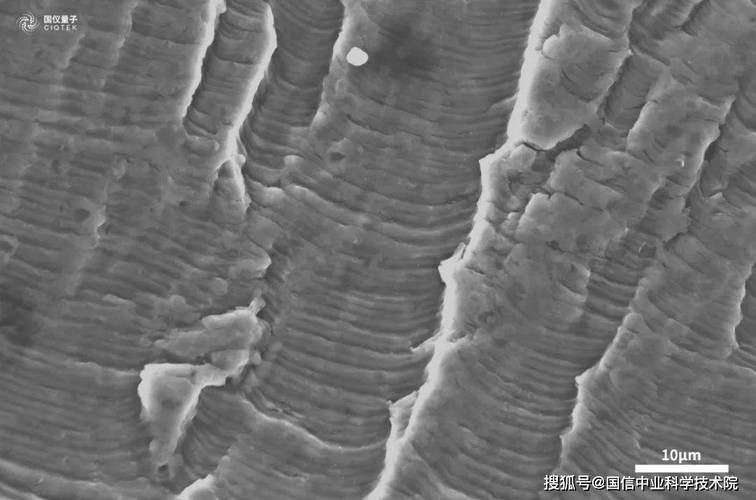

熔融沉积成型尼龙件层间断裂截面微观照片
熔融沉积成型尼龙件层间断裂截面微观照片

层间结合力：你以为粘住了，其实只是碰了一下

层间结合力：你以为粘住了，其实只是碰了一下
层间结合力：你以为粘住了，其实只是碰了一下
熔融沉积成型的本质，是热塑性材料在不到一秒的时间内，从熔融态急剧冷却到玻璃态，还要跟下面那层已经凉透了的表面“焊接”在一起。说白了就是——用刚挤出来的热乎丝，去捂热一块冰冷的旧表皮。 能捂上才见鬼了。 实测数据很残酷。以常见的PLA为例，X-Y方向拉伸强度可以做到50MPa以上，接近注塑件的80%。但Z向——也就是层间方向——强度断崖式跌到15-20MPa，甚至更低。ABS？好一点，也就25MPa左右。最要命的是，这还不是最差情况。如果环境温度波动、喷嘴稍有磨损、耗材批次吸湿率变了，Z向强度能直接从20MPa塌到8MPa，离散度大到让质检崩溃。 我们做过一个很无聊但很说明问题的实验：同一卷耗材，同一参数，夏天打出的样条层间强度12.3MPa，冬天开空调对着吹，降到6.7MPa。湿度没控？活该。 这就是熔融沉积成型最大的原罪——各向异性不是缺陷，是原理本身。 你无法逃离。

那堆打了鸡血的工艺参数，其实救不了命

搞工艺的容易犯一个毛病：总觉得调参能调出奇迹。层间结合不好？升喷嘴温度！降层厚！加填充！关风扇！…… 没用。或者说，收效甚微。 我试过把ABS喷嘴推到260°C，层间强度从18MPa提到23MPa，然后就再也上不去了。因为什么？上面那层再热，下面那层早凉透了，界面处的分子扩散——理论上的链段缠结——根本没时间充分发生。 从高分子物理的角度讲，要达到有效粘接，界面处必须维持一段高于玻璃化转变温度Tg的“敞开时间”，让分子链段能跨界面扩散。但在FDM里，这个时间窗口通常小于0.2秒。 实测发现，即使你把底板加热到100°C、腔体保温到70°C，丝材从喷嘴出来的瞬间还是300°C掉到两百多度，碰上老底层，界面温度能维持到Tg以上的时间，撑死了0.4秒。文献上说需要至少几秒的量级才能达到本体强度的60%，纯扯淡。
FDM打印层间分子扩散与冷却速率关系示意图
FDM打印层间分子扩散与冷却速率关系示意图
有个细节很多人忽略——喷嘴和前一层的实际接触时间。理论上，喷嘴挤出的熔体要压在老层上，靠喷嘴的余热和摩擦把老表面快速熔融一遍，形成熔接。但工业机打印速度一快，比如80mm/s以上，接触时间短到0.05秒，热量根本传不进去。你拿红外相机看，老层表面最多被蹭热个十几度，离真正的熔融远着呢。 所以，别迷信什么“工艺优化彻底解决Z向强度”。解决个屁。

那帮卖机器的，永远不会告诉你的理论盲区

那帮卖机器的，永远不会告诉你的理论盲区
那帮卖机器的，永远不会告诉你的理论盲区
FDM发展了三十多年，该产业化的都产业化了，但有个根本问题没人在谈——我们至今没有一套普适的、能准确预测层间结合强度的工程模型。 所有控参手段，都是经验试错。 高分子扩散模型？有，但全是基于理想等温条件，根本没法用在非等温、高速、瞬态的FDM上。工艺仿真软件？也能模拟，但输入的界面热传导系数基本靠猜，材料热物理数据随温度变化严重，连供应商都给不全。 更可笑的是，绝大多数FDM设备连实时监测层间结合质量的手段都没有。挤丝异常检测？有。堵料检测？有。但层间粘没粘牢？全靠打印完后掰着看看，听天由命。 这就是现状——我们用最原始的试错法，去对抗一个非线性、多变量耦合的成型过程。 很多厂拿了ISO 9001，但FDM零件的层间结合力检测根本没有纳入出厂标准。原因很简单：做层间剪切或拉伸的试样需要特殊打印方向，费时费料，而且数据离散度大到没法定一个可靠的接收限。所以，你的无人机臂、夹具、治具，说不定就是靠运气粘在一起的。 这就引出那个绕不开的硬伤：在循环载荷和疲劳工况下，FDM件的层间失效是没有预兆的。 金属件有裂纹扩展过程，塑料件正常也能有点塑性变形，但FDM的层间疲劳，往往是表面看不出任何变化，内部微裂纹沿层界面悄悄生长，某天突然“咔吧”一声，彻底分家。 我亲眼见过一个生产治具，用了四个月，在换型时工人随手一磕，顺着层纹裂成两半。断面靠外侧有脏污，说明至少裂了半个月了。 所以，如果你真要用FDM做受力结构件，记住我这句话：所有声称“接近注塑强度”的宣传，都是在恒温恒湿、静载拉伸、短时测试下的数据游戏。拿到真实工况，狗屁不是。 别跟我谈未来。那个从分子扩散到宏观强度的跨尺度模型，搞不好十年后还是这个熊样。材料科学那帮人忙着发文章，设备厂忙着铺渠道，谁愿意踏踏实实补上这个硬伤？ 除非哪天，我们能在打印过程中实时调控界面温度场，或者研发出常温下能自愈合的界面材料——在此之前，熔融沉积成型在工程应用上的棺材板，就是层间结合力。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：熔融沉积成型：那层该死的层间结合力，才是真正的棺材板
文章链接：https://www.yqhljx.com/list_11/113.html

钢托盘生产销售厂家

文章目录

  • 一次滑稽的失效，十年经验打水漂
  • 层间结合力：你以为粘住了，其实只是碰了一下
  • 那堆打了鸡血的工艺参数，其实救不了命
  • 那帮卖机器的，永远不会告诉你的理论盲区

最新文章

热门标签

暂无标签！
