2026-08-15 14:31:54 分类：材料工艺
去年给某消费级无人机厂商做起落架支架表面改性，第一批120件做完微弧氧化的试样，三亚外场海试3个月，72件直接出了点状漏蚀。不信？我当时蹲在试验场抠掉腐蚀产物看，底材都烂穿了。很多人说微弧氧化是铝镁合金防腐蚀的天花板，我干工艺15年，说句真话，一半的应用场景，它都扛不住。
你以为的微弧氧化，其实就是“烧”出来的瓷膜
说白了就是把铝镁工件泡在弱碱性电解液里，通上几百伏的高压电，在工件表面打出数万个瞬时微电弧，一秒钟上千个弧点反复炸，把表层底材熔融，再和电解液里的氧、硅离子反应，冷却后变成一层氧化铝陶瓷膜。
微弧氧化生产现场铝工件起弧实拍
很多刚入行的工程师，拿到抛光后的样件，看到那种均匀哑光的瓷面，测硬度能到HV1200以上，比淬火硬铝高四五倍，一下子就惊为天人，直接锁了工艺定了方案。我见过最离谱的，有人拿微弧氧化做水下采油树的密封衬层，不到半年就整体漏蚀报废。
实测发现，微弧氧化的膜，天生带缺陷。每个弧点炸开的通道，就是贯穿微孔，100微米厚的膜，微孔能从表面直接通到底材。哪怕你做封孔处理，多数封孔只能渗进去十几微米，水里面的氯离子顺着深层微孔往里面钻，不出三个月，底材肯定从内部烂出来。
良率上不去，是所有量产厂绕不开的死结
今年年初我去东莞一家做新能源电池包铝壳的工厂，他们刚上线三条微弧氧化量产线，做出来的成品，外观合格良率刚过60%。剩下四成全部打废。为什么？
你想啊，每个工件都要挂在挂具上通电，接触点的电流密度是其他位置的好几倍，这块地方要么直接烧糊成坑，要么因为起弧过度把膜层烧裂，哪怕你换导电膏、调整挂点位置，一批100件，总有十几件栽在这上面。

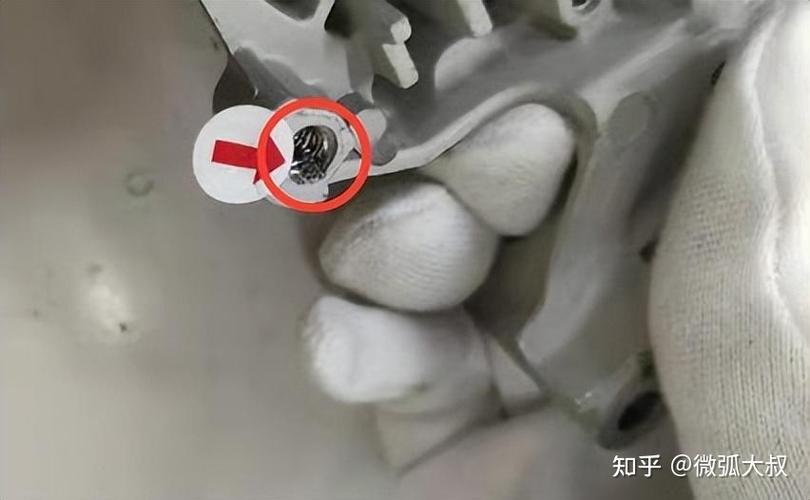

微弧氧化不合格工件接触点烧蚀缺陷图
不过话说回来，哪怕外观合格，膜厚均匀度也经不起挑。工件形状稍微复杂一点，带个内角或者深孔，电场分布直接乱掉，内角处的电流密度是外角的三倍多，烧出来的膜厚能差出200微米，厚的地方自然开裂，薄的地方根本达不到防腐要求。
有人说换智能脉冲电源调波形就能解决？说实话，我前前后后调过上百种参数，对于深度超过20mm的盲孔，孔底的膜厚最多只有工件外表面的三分之一，除非你把孔口烧穿，不然根本厚不起来。
再说成本，微弧氧化的耗电量离谱，做一平方米100微米厚的膜，要耗掉至少12度电，算上电解液分解损耗、不良品损耗、人工，总成本是硬质阳极氧化的四倍以上，很多客户开完成本账，转头就去做静电喷涂了，对吧？
那些吹出来的热门应用，根本经不住实测
那些吹出来的热门应用，根本经不住实测
现在网上到处都是炒微弧氧化的，说能做医用钛合金植入物，能做装甲防护，能做5G散热基板。我不说虚的，植入物那点小尺寸，实验室做几个样确实能成，但是成本是传统喷砂钝化的十几倍，骨整合性能没提升多少，公立医院根本用不起，全靠拿项目骗补贴。
航空航天承力构件要求膜层不能降基体疲劳强度，你知道微弧氧化对7075铝合金的疲劳强度降多少？实测是20%到30%，本来能扛10吨的力，做完微弧氧化只能扛7吨，承力件谁敢用？
哦对，还有人吹微弧氧化散热好，做5G基站散热件，说白了陶瓷的导热系数也就十几W/mK，纯铝是200多，你在铝表面盖一层陶瓷隔热层，散热能好到哪去？骗骗不懂行的投资人还行，实测开机半小时，核心温度比硬质阳极氧化还高5度，这也能吹成神？
微弧氧化不是一无是处，形状简单、要求高硬度耐磨、低载荷的小工件，比如铝制螺丝刀头、钓鱼竿的铝配件，用它没问题。但是现在整个行业都在把它吹成万能表面处理，到处蹭热点瞎推广，就太不地道了。它那几个硬伤，到现在都没人解得开：天生贯穿微孔改不了，复杂形状良率提不上，成本降不下来，还天生降基体疲劳强度。这些问题不是工艺优化能解决的，是原理自带的缺陷，别拿未来可期当幌子骗钱，干工艺的，实打实测过，就得说真话。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：微弧氧化：被过度神话的铝镁合金表面处理工艺
文章链接：https://www.yqhljx.com/list_11/1317.html
