2026-08-15 15:23:53 分类：材料工艺
去年珠三角一个做新能源汽车高压接线柱的老板找过来，拍桌子说被骗了。之前找小厂做的12微米化学镀镍，说好能过1000小时盐雾，装车跑了不到半年，拆下来一磨，镀层全锈了，接触面电阻直接翻了十倍，几十万件货全废。
别被“无需通电”的卖点骗了
说实话，化学镀的优点我不杠。异形件、盲孔、内壁，都能镀得均匀，不用挂具不用打电极，确实方便。但好处背后的坑，没人提前跟你说。
说白了，化学镀靠的就是镀液自分解沉积，那度，谁能把握得刚刚好？我跑现场调过近百缸药水，稳定剂多加0.1克每升，镀层直接发雾不沉积，少加0.1克，整缸镀液几个小时就分解完，一锅几万块的药水，沉出半桶黑渣，连缸子都得刷半天才能清干净。
工业化学镀镍生产线分解废镀液废渣实拍
很多新手刚上项目，光算原料成本，说化学镀多少钱一平方比电镀便宜，你算过炸缸的损耗吗？算过每天测试调整镀液成分的人工成本吗？我见过太多小厂，开三条线，平均每个月炸一缸，一年下来，赚的钱全填进去了。
不过话说回来，真碰到全内壁要镀的异形件，化学镀确实能搞定，电镀干不了的活，它能接，这点我认。但你非要拿它当常规工艺量产，那就是自己给自己找不痛快。
“零孔隙率”都是选出来的，不是镀出来的
现在卖药水的全喊自己的化学镀能做到零孔隙，吹得天花乱坠。实测发现，同厚度下，化学镀的孔隙率比电镀镍高3倍以上，尤其是10微米以下的薄镀层，凹槽位置的孔隙能连成一片。
为什么测的时候数据好看？你拿试样的时候，专挑平整光滑的地方切，当然孔隙少。批量工件的拐角、凹槽，那些难镀的位置，孔隙多到数不清，盐雾试验一做，第一个锈的就是这些地方。

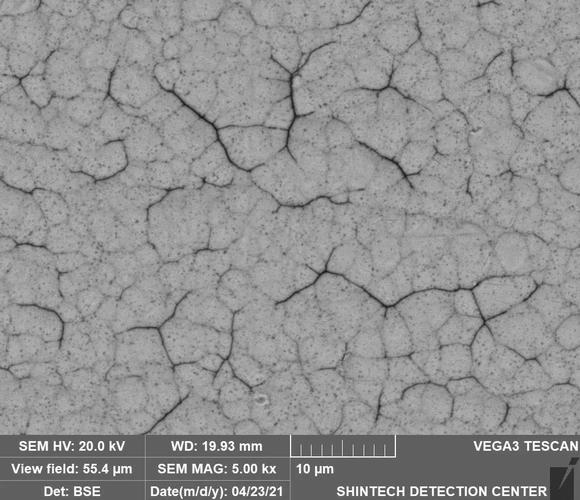

腐蚀后的化学镀镍层金相显微观测图
之前有个客户做石油钻探的小接头，要求镀5微米化学镀镍防腐蚀，说供应商给的试样过了500小时盐雾，结果批量下井，三个月就断了。切开看，镀层全是腐蚀小孔，都锈到基体里头了。
说白了，所谓的零孔隙，都是给试样看的，真到批量工件上，根本不存在。要真想要低孔隙，你镀到20微米以上啊，那成本上去了，谁又愿意做呢？对吧。
产业化根本绕不开的死结
产业化根本绕不开的死结
化学镀发展这么多年，核心硬伤到现在都解决不了。没人敢明说罢了。
第一个就是副产物积累的问题，化学镀镍用次磷酸钠做还原剂，每沉积1克镍，就会产出1克多亚磷酸钠副产物，镀液里亚磷酸钠积累到80g/L以上，镀液就会失去稳定性，只能报废。现在国内有几家能正经处理废镀液的？一吨废镀液处理成本要两千多，差不多是新镀液成本的一半，小厂根本舍不得，偷排被抓的，一抓一个准。
第二个就是停产稳定性太差，你开一缸镀液，只要停产超过三天，就得不断打空气搅拌，补稳定剂，稍微偷懒，一周回来，整缸直接废了，连救都救不回来。我见过不少接散单的加工厂，单子少，半个月开一次缸，每次开缸都要重新配药水，成本直接翻两倍。
还有就是现在吹化学镀镀金要取代电镀金，说实话，成本比电镀高四倍，沉积速度慢一半，每小时才镀1微米不到，一批件要泡大半天，除了少数无法通电的陶瓷基件，谁用得起？
别迷信什么新工艺新方法，化学镀本来就是给电镀补位的工艺，解决一些电镀解决不了的特殊场景，非要吹成能取代电镀，忽悠一堆外行进去交学费。它的优点就那么多，缺点全是要命的，选工艺之前，先摸清楚自己的批量生产能力，别被卖设备卖药水的给忽悠瘸了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：化学镀：被过度神化的补位工艺
文章链接：https://www.yqhljx.com/list_11/1319.html
