注射成型15年，我终于敢说：模温定胜负是句屁话-仓储物流设备,钢托盘生产销售厂家

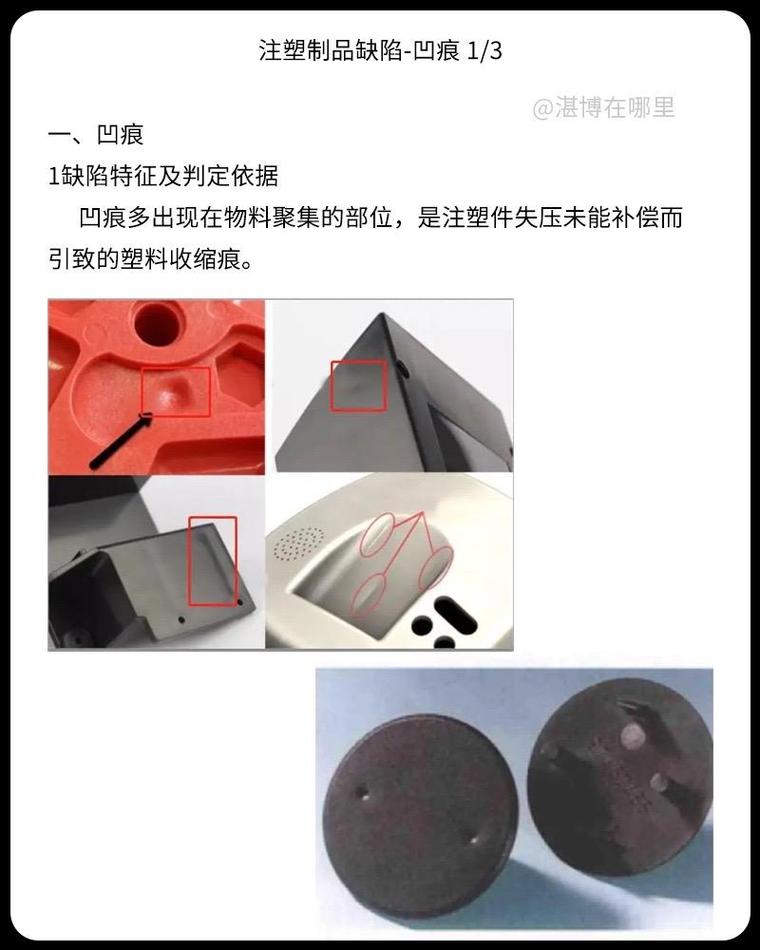

说起来你可能不信。上周三凌晨两点，车间里一台380吨的海天机，啪，又打出一模缩痕明显的汽车门把手。李工满脸油汗，已经调了三天参数：压力从80bar提到110，保压时间从6秒加到10秒，料温也降了15度——够狠吧？结果呢，缩痕纹丝不动。他差点把对讲机摔了。对不对？这就是典型的注射成型困局。你信不信，90%的工程师遇到问题第一反应就是调参数。但我要给你一个反直觉的结论：参数，尤其是注射和保压压力，往往是你最不该动的。

一、参数兽的迷思

干了这行十五年，我算看明白了。工程师们喜欢调参数，因为调参数有即时反馈——你看射胶时间曲线变了，峰变高了，心里觉得踏实。这叫操作快感。逼得急了甚至把射出速度降到乌龟爬，指望料慢点冷好补缩，其实呢？治标不治本。

什么是本？能量。或者说，热量怎么跑。一模塑料打进去，从230度的熔体降温到能顶出的八九十度，这个过程决定了结晶度、收缩、内应力。而控制这降温速率的，不是什么注塑机的参数，是模具的冷却系统。呵呵，说来搞笑，我们去客户那里做诊断，经常发现他们花几百万的模温机，显示精度±0.5度，可实际型腔表面的温差动不动就是十几度。十几度！对半结晶料，这直接就是结晶度差10%，收缩率偏差能到0.3%。你尺寸公差怎么守？

二、模温的物理本质：没人告诉你的热滞后

模温机面板上那个数字亮晶晶的，看着很准对吧？假的。传感器在模温机出口，或者最多在模具进水口。离型腔表面还有多远？至少二三十毫米钢吧。钢的导热率三十几，塑料可是0.2。所以从进水口到型腔表面，响应时间随厚度变化，经常长达几十秒。模具动态运行时，每开合模一次，型腔表面温度会在几秒内飙升十几度然后又降回去，这叫热波动。你的模温机就显示个平均温度的平滑值，根本不反应这个波动。我用热电偶埋在离型腔1mm的地方实测过，生产汽车保险杠的PP+EPDM，设定模温40度，型腔表面峰值能冲到72度，谷值56度，波动16度。乖乖，16度的波动，在模温机上看却是恒温的40度。你说调参数能调出花来？

没用的。所以很多时候，我们拼命折腾注塑工艺窗口，其实是在为冷却系统的缺陷打补丁。而冷却设计，在我们这行，相当原始。大部分模具厂还是凭经验打几个直孔，加个水嘴了事。湍流、雷诺数、冷却介质边界层——这些流体工程的概念，模具师傅听不进去。他们只管有没有水出来。结果就是，冷却效果不均匀，局部过热，导致收缩不一致，产生内应力、翘曲、缩痕。然后工艺工程师背锅，用保压去硬补。保压补缩，是在料已经快封口的时候强行挤进去一点料，这本身就容易产生残余应力，零件以后会慢慢变形。本末倒置啊兄弟。

三、实战铁律：盯着冷却时间比盯着温度有用

说到这儿，得提一个我压箱底的绝招。很多薄壁件，比如现在流行的消费电子外壳，壁厚1mm以下的，你延长冷却时间反而可能增加变形。想不到吧？我们有次做一款PC平板后盖，客户要求平面度0.3mm以内，我们一开始冷却15秒，出来测平面度0.5，翘得厉害。怎么调保压、模温都不行。后来我琢磨，这薄的件，皮层固化太快，芯层还是热的，你强迫它在模腔内多待一会儿，皮层和芯层温差拉大，出模后热应力释放，不翘才怪。我说，试试减冷却时间。从15秒降到8秒，顶出时件还软乎点，但自然冷却均匀，平面度直接干到0.18！车间的人都傻了。所以，冷却时间不是越长越好，得匹配壁厚和材料热扩散系数。可你去翻翻教科书，都是教你算塑件最厚处固化到顶出温度的时间，根本不考虑热应力均匀性这个维度。这就是理论盲区。

说白了，注射成型产业化搞了几十年，大家还是在经验主义和小修小补里打转。根本的硬伤在于，我们对模具内瞬态、非均匀的传热过程缺乏工程上可操作的精确描述和控制手段。仿真软件里的冷却分析，基于理想化的边界条件，和实际水路里藏着水垢、气泡、结垢物的状态相差十万八千里。模温机显示的单一温度，更是一种欺骗。可现实是，工厂老板只看你合格率和节拍，谁管你科学？工艺工程师也就只能调调参数。这个死结，我看再二十年也难解。除非有一天，传感器能直接、无创地测量型腔表面动态温度并且和控制系统闭环，否则，注射成型的质量，永远是在撞大运。

注射成型15年，我终于敢说：模温定胜负是句屁话

一、参数兽的迷思

二、模温的物理本质：没人告诉你的热滞后

三、实战铁律：盯着冷却时间比盯着温度有用

钢托盘生产销售厂家

文章目录

最新文章

热门标签
