2026-08-16 04:54:01 分类：材料工艺
上个月刚报废了一整批18件大尺寸氧化铝靶材，全栽在冷等静压上。压的时候一切正常，拆包看起来也完好，烧结完切开，近一半都有内部分层。就是这么邪乎。
包套密封就是90%良率损失的源头

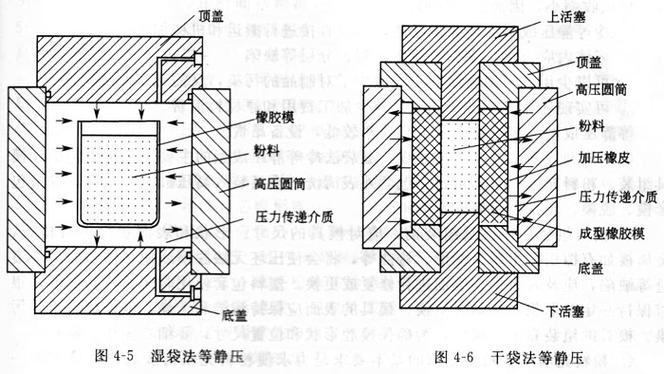

干冷等静压这行的都懂，问题从来不出在压力机本身，出在那个不起眼的包套上。说白了，冷等静压就是把粉料装在软模套里，抽完真空扔到高压容器里，液体从四面八方压过来，把粉料压成胚体。传压全靠包套不进气漏气，只要漏一丝，直接GG。
去年做600mm长的碳化硅衬底素胚，包套用的是常规聚氨酯，抽真空抽了20分钟，测真空度到1Pa，接口缠了三层生料带，结果压完切开，中间还是藏了一条两厘米长的暗缝。什么原因？包套热熔焊接的时候，接口沾了一点碳化硅粉料，焊出了0.1mm的沙眼，我们肉眼根本看不见。
实测发现，只要漏进一丁点儿空气，100MPa压完，胚体局部致密度差能到8%，这个差异在烧结收缩的时候直接扯裂胚体，神仙也救不回来。
冷等静压成型碳化硅生胚分层断面图
现在小厂做冷等静压，很多还是手工粘接口、手工封抽真空嘴，良率能掉到60%以下。你说找谁说理去？检查沙眼要靠X光，每件都查，成本直接上去了，不查就等着报废。这个问题从冷等静压发明到现在，几十年了，还是没解决。
压力均匀性的神话，一放大就破
圈里一直吹冷等静压压力均匀，成型出来致密度一致性比干压好太多。那都是拿几厘米的小样品做出来的结果。真放大到工业化尺寸，神话直接破。
上次接了个光伏客户的单子，做1200mm直径的硅粉素胚，我们不信邪，专门在胚体不同位置埋了三个微型压力传感器，位置分别是中心、边缘、1/2半径处。设定压力200MPa，保压10分钟，卸压后拆出来看数据，吓一跳：中心压力只有172MPa，边缘是201MPa，差了快30MPa。
保压时间拉长到半小时有用吗？没用。压力降还是那个降。因为粉料本身就是可压缩的，压力从外向内递推，每一层粉料都要先被压实，消耗一部分压力，中心能拿到的压力本来就比外面低。尺寸越大，这个差值越夸张。
最后出来的胚体，边缘致密度是92%，中心只有85%，烧结完外径公差差出1.5mm，客户要求是±0.3mm，整批直接废掉。
大尺寸冷等静压硅粉胚体压力测试布点图
说实话，现在不管是教材还是厂家宣传，都只说冷等静压压力均匀，没人提大尺寸下的压力梯度问题。学术界天天拿小样品发论文，真到工厂量产放大，根本没有现成的修正公式能用，全靠工艺师一次次试，试错成本高到离谱。
根本绕不开的成本死结
根本绕不开的成本死结
冷等静压天生就做不了连续自动化生产，对吧？每做一件，你得装料、封包套、抽真空、绑口、进缸、加压、保压、卸压、拆包套，一套下来快的话半小时，慢的话小半天。干压一分钟就能出好几个，效率差出十倍都不止。
现在有人搞什么连续冷等静压，用柔性循环模带，看起来很美，实际上模具损耗快得离谱。聚氨酯模压个两三百次就裂了，换一套1200mm直径的模要小五万块，摊到单件成本上，比干压贵三倍还多。还有传压介质，冬天温度低，混合油粘度变大，保压的时候压力掉得快，你得全程给油控温加热，又是一笔额外能耗。
我之前算过账，做一吨结构氧化铝陶瓷，冷等静压的能耗比干压高1200度电，这还不算报废胚体的损耗。
不过话说回来，有些活儿真离不开它。异形结构的陶瓷件，大尺寸的靶材，干压压不了，热等静压成本更高，只能用冷等静压。但问题是，现在行业里把冷等静压吹得太神了，好像什么材料成型用了冷等静压就是高端，就是性能好，很多人故意不提这些天生的硬伤。
很多创业公司拿冷等静压的概念忽悠投资人，说什么能替代传统成型工艺，性能秒杀干压，真到量产爬坡，良率上不去，成本降不下来，最后撑不下去关门的，我见得太多了。
冷等静压从来不是什么万能工艺，它就是一个特定场景下的备选方案，那些藏在工艺细节里的坑，包套漏气、大尺寸压力梯度、降不下来的成本，都是当下产业化根本绕不开的硬伤，没什么好洗的。你要用它，就得先接受这些问题，别被宣传吹得头脑发热。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冷等静压：被吹上天的工艺，藏着产业化的死坑
文章链接：https://www.yqhljx.com/list_11/1354.html
