2026-08-16 11:15:02 分类：材料工艺
去年南方某不锈钢厂的输送辊，刚换了超音速火焰喷涂的WC涂层，厂家拍胸脯说保用18个月，结果第三个月就掉了半块，直接停产，损失小两百万。
说实话，这不是个例。我跑现场碰过太多次，供应商把这工艺吹成解决耐磨问题的万能神药，实际用起来翻车的一抓一大把。
你吹得神乎其神的超音速，其实原理没那么玄
说白了就是把丙烷或者煤油跟氧气掺一块儿烧，把焰流速度硬生生拉到2马赫以上，是普通火焰喷涂的三四倍。被加热的粉末顺着焰流砸到基材上，速度能到500-800m/s，靠巨大的撞击力贴在表面，形成涂层。
很多资料说它能做到孔隙率1%以下，结合强度能过70MPa，这话没假。但那是拿实验室里打磨好、恒温恒湿放了一周的标准试片测出来的，换工业现场试试？

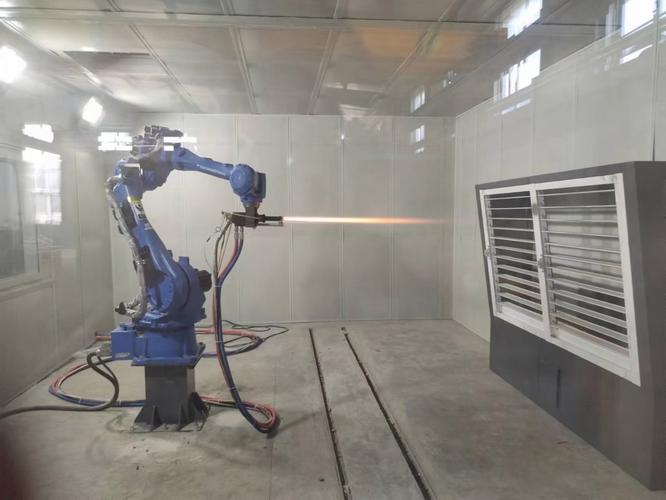

超音速火焰喷涂枪工业现场作业图
环境差一点，工人手偏一点，参数改一点，数据直接跳水。
那些吹出来的优势，一半是实验室堆出来的水
说它比电镀硬铬耐磨十倍，寿命长好几倍。这话得看情况，喷对了确实能打。但喷不对，连电镀都不如。
还是开头那个翻车案例，工人图赶产能，偷偷把送粉量加了20%，本来要充分加热的粉末，出门的时候还是半熔融状态，砸到基材上根本咬不住，结合强度直接从70MPa掉到20MPa，重载一跑，直接整块掀下来。
还有人吹它热影响小，基材不会变形。扯什么。我去年测过一根1米长的造纸辊，喷0.3mm厚的WC涂层，喷完辊面直线度变形直接到0.12mm，后续加工留的余量不够，直接磨超差报废。你说降温度控制变形？把预热温度压到150℃以下，结合强度直接掉三分之一，用不了俩月就掉皮。横竖都是坑。
超音速火焰喷涂涂层掉块失效金相观测图
不过话说回来，我不是说这工艺没用。做对了，确实比传统工艺强一大截，但是它的容错率太低了，低到大部分工厂根本玩不起。
产业化绕不开的三个死结，没人愿意公开说
产业化绕不开的三个死结，没人愿意公开说
第一个就是成本卡死。一平米喷0.3mm的WC涂层，连工带料要1200-1800块，是电镀硬铬的七八倍。很多中小厂就算知道全生命周期成本更低，掏不出 upfront的钱，宁可用一年换一次电镀，也不肯花大价钱喷一次。
第二个就是一致性太差。同一个师傅，同一台设备，今天喷和明天喷，环境湿度差10%，涂层孔隙率就能从0.8%涨到3%。南方梅雨季节，我碰过好几次，喷完放一周，涂层里面就开始往外冒锈点，用户找过来，说我们质量差，其实就是空气中的水汽掺进焰流里，根本防不住。你说建恒温恒湿的喷涂车间？那成本直接再翻一倍，谁扛得住？
第三个就是厚喷做不了。你要喷1mm以上的涂层，热应力一层层堆起来，喷到一半就开裂脱落。现在超音速火焰喷涂的黄金区间就是0.2-0.5mm，超过0.8mm，良率直接掉一半。航空发动机叶片那种高端件，人家能接受良率低成本高，你给普通工业辊子做，这个报废率谁赔得起？
现在网上一堆资料说这工艺要替代这个替代那个，说白了都是拿实验室数据吹牛逼。核心的热应力和结合强度的矛盾，搞了几十年，还是没解决。很多供应商只说优点，不说这些坑，把客户哄进去，真翻车了就甩锅给用户操作不对，没意思。
说白了，超音速火焰喷涂就是个解决特定问题的工艺，不是什么万能神药。你要做薄的耐磨涂层，预算够，能控住参数，它确实好用。要是有人跟你说它能解决所有耐磨问题，直接扭头走就行。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：超音速火焰喷涂：被神化的耐磨黑科技，藏着没人说破的硬伤
文章链接：https://www.yqhljx.com/list_11/1369.html
