2026-08-16 11:40:02 分类：材料工艺
去年某电厂拿过来的燃气轮机一级动叶，涂层掉了快40%，运行才三个半月。之前鼓吹大气等离子喷涂做的热障涂层能扛5万小时，扯淡吧？
你以为它是冶金结合，其实大部分是机械咬合
很多新手学的时候，教材说什么高温粒子撞基体，融在一起，说白了就是忽悠。实测下来，304不锈钢基体喷Al₂O₃陶瓷，结合力能到40MPa已经是顶破天花板，大部分批次也就20MPa上下，那还是喷了粗化镍铝打底的结果。
你想啊，等离子焰流温度一万多度，粒子出来飞个几十毫米到基体，碰到基体瞬间降温，才几千分之一秒，哪那么容易扩散冶金？就是熔融粒子撞上去变形，卡进你喷砂打出来的凹坑里，扣住了而已。

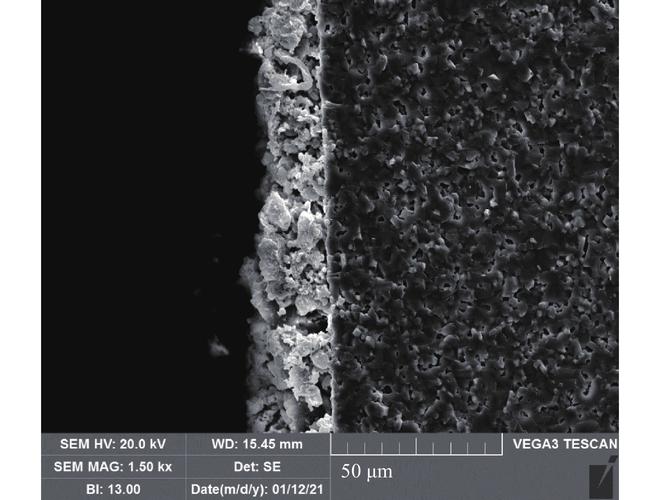

大气等离子喷涂涂层截面扫描电镜图
我见过多少厂为了省成本，喷砂压力不够，砂目不对，打出来的凹坑浅得像蚊子包，喷完结合力直接砍一半，装上去不出半年就掉，找谁说理？说实话，现在国内百分之七十的来料喷涂，喷砂这步都不合格，只是没人说破。
孔隙率不是越低越好，这个误区害死多少人
很多客户上来就说，我要零孔隙率的涂层，密度越高越好。放狗屁。热障涂层要的就是孔隙，10%左右的孔隙率能挡住一半热传导，你给我做成1%以下，热传得太快，基体直接烧变形，反而坏得更快。
我之前接个汽车活塞的订单，客户非要孔隙率低于2%，喷出来涂层硬度倒是够，装车跑了一万公里，直接裂成蜘蛛网。为啥？热胀冷缩没地方释放啊，孔隙就是给它留变形空间的。
大气等离子喷涂不同孔隙率热障涂层对比图
现在很多宣传把低孔隙率当成技术先进的卖点，说白了就是欺负客户不懂行。实测发现，做耐磨涂层要3%以内孔隙率，做耐腐蚀涂层要封孔，做隔热涂层就得5-15%，哪有什么统一标准？
上次有个刚入行的老板，花了八百万买进口新设备，说能做到0.5%孔隙率，到处吹，结果接的热障涂层订单全赔了，可笑吧。不过话说回来，孔隙率这东西，控制起来真的看手感，同样的参数，换个操作人员，室温变个五度，结果差两三个点，太邪门。
产业化绕不开的死结，没人愿意公开说
产业化绕不开的死结，没人愿意公开说
我干这行15年，最头疼的不是参数调试，是批量生产的一致性。你今天喷十片，性能全对，明天换一批氩气，纯度降了0.5%，结果结合力掉了三分之一，孔隙率飘了五个点。
为什么？大气等离子喷涂，就是在开放空气环境里干的，空气里的湿度、灰尘、室温，全都会影响焰流状态，哪怕你把所有参数锁死，外界变一点，结果就变。我试过，南方梅雨季喷出来的氧化铝陶瓷涂层，氧含量比秋天干季高两个百分点，耐磨寿命直接降30%，你找谁说去？
还有，粉末流动性，同一批次的粉末，放车间半个月吸潮，喷出的涂层厚度差能到20%，你说烦不烦？现在很多人说什么AI控制，自动优化参数，都是骗投资的，根本解决不了开放环境的随机扰动问题。
还有成本，做一平米的碳化钨耐磨涂层，光粉末就要大几千，加上氩气氢气电费、人工，没一万块下不来，很多低端耐磨防腐场景想用用不起，高端航空航天场景对稳定性要求苛刻，它又满足不了全批次一致性，就这么不上不下卡在这。
哦对了，还有环保，喷涂过程中未沉积的纳米粉末飞得到处都是，收集起来都是危废，处理成本一年涨一次，南方很多小喷涂厂已经扛不住关门了，这不就是摆在明面上的硬伤？很多人吹什么未来会替代电镀，替代热喷锌，替代PVD，扯远了，现在连批量生产的一致性都搞不定，谈什么替代？别被厂家的宣传话术忽悠，真要用到这个工艺，先拿十片试样做全性能检测，再拉去实际工况跑三个月，没问题再批量，不然亏到哭都没地方说理。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：大气等离子喷涂：别被万能宣传骗了，它的硬伤没人说透
文章链接：https://www.yqhljx.com/list_11/1370.html
