2026-08-16 16:21:13 分类：材料工艺
去年我在佛山某特种陶瓷基地盯的一批氧化铝基片订单，全垮了。120片符合要求的产品，烧结完检测，废了87片。全部是均匀分布的微裂纹，从中心往边缘发散。用的就是现在吹上天的凝胶注模，说好的近净成形零缺陷，结果连最基本的尺寸稳定性都保不住。
别吹“零缺陷”了，凝胶体系本身就自带缺陷源
说白了凝胶注模就是靠有机单体聚合，把陶瓷粉料死死锁在三维网络里，一步得到生坯。听起来很美对吧？但实操里，只要你做的工件尺寸超过100mm，缺陷根本避不开。

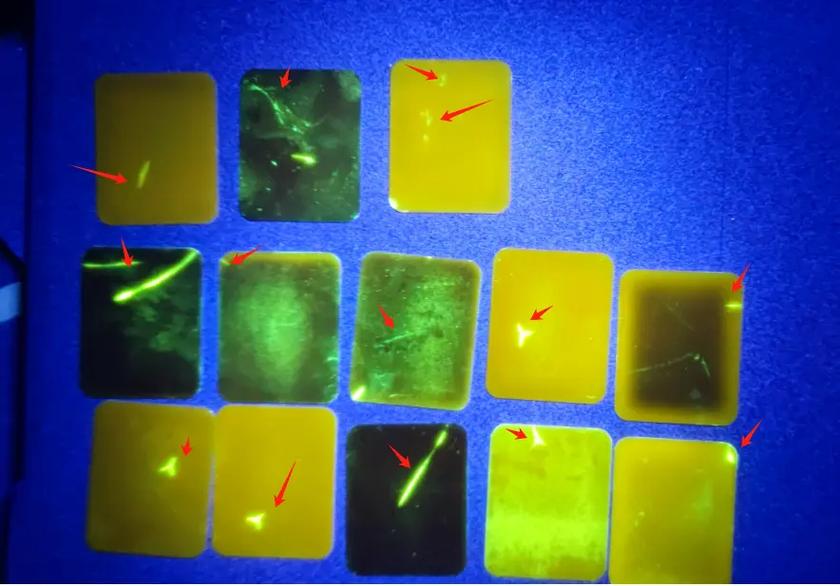

凝胶注模氧化铝陶瓷生坯开裂缺陷图
实测发现，就算你用进口高纯丙烯酰胺体系，固相含量调到55vol%，抽真空抽15分钟，表面看着干净透亮，一聚合，内部还是会留下直径0.2-0.5mm的微气泡。这些气泡就是烧结后裂纹的起点，你拿CT扫，十个工件九个能找到。还有更坑的，凝胶交联本身就是放热反应。大尺寸工件，200mm见方的氧化铝块，聚合1小时后，中心温度能窜到85度，表面温度才不到40度。40度的温差，内应力能顶得住？你说放恒温箱缓慢聚合？当然可以，放72小时慢慢降，内应力是卸了，那成本呢？一天做一件，谁卖得起？
固相含量的数字游戏，骗了多少刚入行的新人
现在翻论文，十个凝胶注模的研究，有八个说自己做到了65vol%甚至70vol%的固相含量，还能保持良好流动性。说白了就是数字游戏，骗骗外行和投资人。你把他说的那种浆料拿过来，放密封桶里静置2小时，看看会不会分层？我测过不下十组不同粒径的氧化铝粉料，D50在0.3-0.8μm区间的常用粉，就算分散剂加到1.2wt%，能长时间保持流动性、不沉降的最高固相含量就是58vol%。再往上提一个点，黏度直接从1000mPa·s飙到10000mPa·s以上，根本抽不出来也注不进去。就算你刚搅完能注，放两个小时等你排完气泡，浆料已经稠得跟浆糊一样，动都动不了。
凝胶注模不同固相含量浆料沉降对比图
说实话，做研究的哪会管生产线的实际情况？测黏度都是刚搅完三分钟内测，数据当然好看。生产线配浆料，提前一天配好，放一晚上第二天用，很正常吧？哪有功夫每批料都现配现搅？还有，固相含量上去了，收缩率确实降了，但有机凝胶的含量也跟着上去了，排胶的时候就等着哭吧。我做过对比，58vol%固相的样品，排胶升温速率1℃/min，废品率大概15%。换到65vol%固相，就算你降到0.5℃/min慢烧，废品率直接超过50%，全是排胶裂，救都救不回来。
产业化绕不开的硬伤，没人愿意公开说透
产业化绕不开的硬伤，没人愿意公开说透
现在很多人吹凝胶注模能替代干压、等静压，做大规模量产的结构陶瓷。你先算一笔账再吹。干压一块100mm见方的陶瓷基片，成形时间不到一分钟，脱模就能进干燥炉。凝胶注模呢？配浆料、除气泡、注浆、保温聚合，最少四个小时，还不算脱模、生坯干燥的时间。产能差了两个数量级，成本怎么压？还有，最常用的丙烯酰胺体系是神经性毒素，环保要求多严你知道吗？厂房通风系统、废浆废水处理，一年多几十万的固定成本，小厂根本扛不住。
不过话说回来，凝胶注模不是一无是处。做小批量、大尺寸、复杂形状的特种陶瓷，比如航空用的透波窗、生物医疗用的陶瓷骨支架，别的工艺做不了，它确实能做。但要拿它做大规模量产的普通结构件，那纯纯是赔本赚吆喝。
还有一个至今没人敢碰的理论盲区，我实操这么多年，感受特别深：不同批次粉料对凝胶聚合的催化影响，差得离谱。就算是同是D50 0.5μm的氧化铝，换个供应商，杂质含量差个0.1%，比如氧化钠含量多了0.08%，聚合时间就能从半小时直接变三个小时，你说工业化生产怎么控？生产线的节拍卡死了，你每批都等，等得起吗？我之前在山东那家合作厂，就是换了粉料供应商没重新测催化特性，注进去的一吨浆料，六个小时都没固化，全稀在模具里，直接废了二十多万的模具和粉料，老板心疼了半个月。
现在圈子里很多人炒凝胶注模的概念，拿实验室里做的小样品数据忽悠投资，真落地到产业化，十个项目九个黄。不是工艺本身不行，是大家都捂着毛病不说，都捡着好听的说，没人愿意把这些绕不开的坑摆到台面上。你要做这行，先把这些坑踩过一遍，再谈落地。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：凝胶注模：被神化的近净成形工艺，藏着没人敢说的坑
文章链接：https://www.yqhljx.com/list_11/1381.html
