2026-08-16 14:09:59 分类：材料工艺
去年给华东某主机厂配套的一批新能源汽车塑料保险杠，喷完不到半年，边角位置掉漆掉了七成。全车间扯了一周，所有人都咬死是进口涂料批次不对，最后拆了喷枪测电场，发现枪头偏移了1.2cm，静电场歪了，附着力直接掉了80%。没人信吧？这么点偏差，能毁一整批货？干这行满打满算15年，这种破事见得太多了。
那层静电吸附膜根本不是你想的那样

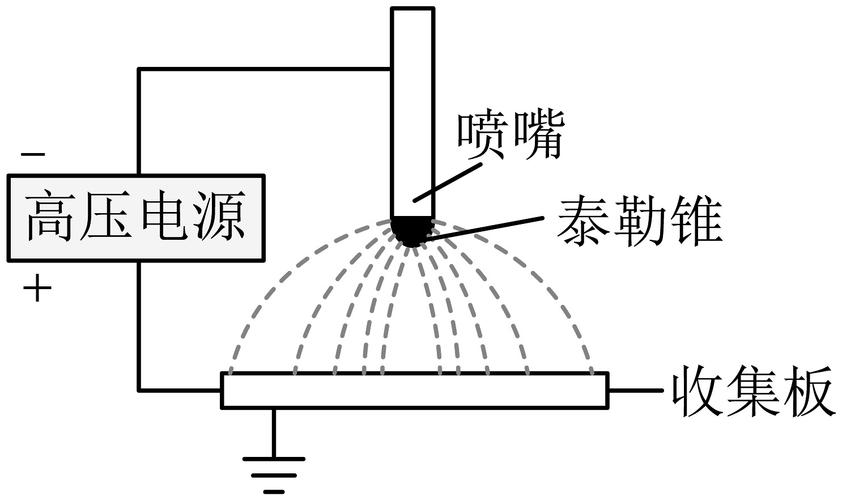

静电喷涂枪头电场分布实测图
很多人觉得静电喷涂不就是给涂料颗粒带电，然后吸到工件上吗？说白了就是这么个原理，但没人告诉你，静电场的分布敏感得离谱。实测发现，环境湿度从40%升到60%，有效上粉率直接从65%掉到41%。更别说枪头距离工件的距离，差个5cm，上粉率差一倍都不奇怪。
我见过很多小厂师傅，全凭手感拿喷枪，走枪速度忽快忽慢，厚度差能到80微米，喷出来的东西，厚的地方流挂，薄的地方露底，最后全怪涂料质量不行。可笑。
不过话说回来，哪怕是自动化线，就没问题？也不对。自动线的枪架固定，看起来准，你工件挂具稍微积了点粉，电阻变了，整个工件的静电电位就飘了，上粉均匀性直接崩。很少有人愿意天天清挂具吧？清一次耽误半小时产能，能拖就拖。
边角不上粉真不是电压的锅

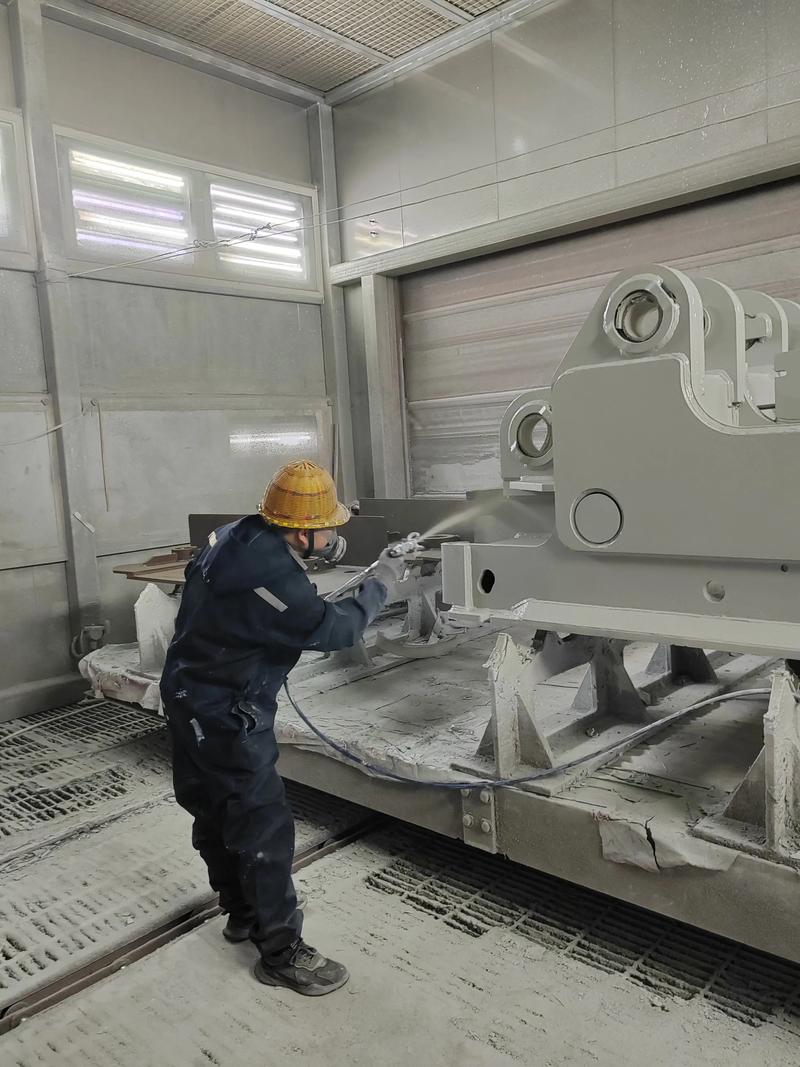

静电喷涂工件边角法拉第屏蔽效应实拍图
碰到深槽、内角不上粉，十个师傅有八个会去拉电压，从60kv拉到100kv，甚至拉到120kv。有用吗？屁用。这根本不是电压的问题，是法拉第笼屏蔽效应。电场都在外围，根本进不去深槽里面。
我前年做过测试，一个深12cm、开口直径4cm的铝合金槽，电压拉到120kv，槽底的上粉率也就平面工件的12%。你就算把枪怼到槽口，也就涨到18%，还是不行。该掉还是掉。
那有办法吗？有啊，要么分两次喷，先喷槽内部再喷外面，要么预开孔放静电，要么换低电阻的涂料。但是说实话，这些方法都费钱费时间。量产线谁愿意给你加这道工序？能蒙混过去就蒙混，出了问题再补漆，补不好就甩锅。
对了，还有人说用摩擦静电喷涂会好一点？实测过，摩擦喷对于深槽的提升也就10%左右，解决不了根本问题，还更容易积尘堵枪，清理起来更麻烦。
产业化至今绕不开的根本硬伤
产业化至今绕不开的根本硬伤
说了这么多，其实最核心的问题没人敢摆到台面上说。现在所有静电喷涂的产业化标准、参数体系，全是几十年前针对简单平面工件攒出来的老东西。现在的工件五花八门，新能源的电池壳体带一堆散热槽，汽车结构件各种异形内角，小家电外壳各种凹凸造型，这套老参数根本不适用。
你说现在不是有AI调参吗？说白了就是拿现有数据拟合，换一种新形状的工件，之前的训练数据全废，重新调参要大半个月，小厂根本耗不起。
还有一个更扯淡的点，喷涂的厚度均匀性要求现在越来越高，新能源电池要控制在±10微米以内，现有静电喷涂的技术，稳定做到这个精度的线，造价是普通线的三倍，还得每周校准一次电场，没几个厂愿意花这个钱。说白了，降本减配才是现在的主流，谁跟你谈精度？
更坑的是，粉末回收的问题，静电喷涂剩下的粉末，回收之后带电性会变，二次使用的上粉率直接掉20%，很多小厂把回收粉按三成比例掺进去卖，你根本看不出来，用个一年半年就掉漆，这都是公开的秘密。到现在，业内都没有一个快速检测回收粉比例的方法，全靠鼻子闻手摸，扯不扯？
干了15年，最深刻的感受就是，静电喷涂看起来是个成熟得不能再成熟的工艺，其实到处都是糊涂账。很多问题，不是解决不了，是解决了不赚钱，没人愿意碰。就这么着吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：静电喷涂：被行业忽略的隐形坑和绕不开的硬伤
文章链接：https://www.yqhljx.com/list_11/1376.html
