2026-08-16 22:46:05 分类：材料工艺
上个月刚给长三角一家汽车零部件厂擦屁股，一千二百件铝合金水冷散热器，钎焊完试压，漏率高达17%。人家设计院拿模拟软件算出来的合格率是99.9%，差了快三个数量级。老板蹲在厂门口抽烟，抽了一天，找我过去的时候，烟蒂堆了小半簸箕。
别信模拟软件算的浸润角，现场差两个量级都正常
说实话，我刚入行那会也信教材上那套，钎焊就是钎料熔化润湿母材，填满缝隙再凝固，不就是粘两块金属吗？能有啥难的。说白了，实验室出的所有数据，都是拿抛光到镜面、刚清理过氧化层的样块测出来的，跟实际生产根本不是一回事。
钎焊浸润角现场实际测量金相图
实测发现，铝合金母材放车间半个月，表面自然生成的氧化层只厚了0.3微米，润湿性直接掉一半还多。哪怕你进炉前刚做了酸洗，放车间晾四个小时再进炉，跟刚洗完立刻进炉比，成品漏率差整整十二倍。很多中小厂图省产能，酸洗完堆一天再进焊炉，不出漏点才怪。我提过多少次，进炉前半小时再做表面处理，没人听，都觉得多此一举，出事了才拍大腿。
真空钎焊的真空度，根本不是越高越好
这个坑我见过起码二十个工程师栽进去。上来就死卡10^-3Pa的真空度，甚至有人要求抽到10^-4Pa，硬生生把炉体成本提了三成，能耗翻一倍，合格率还上不去。啥原因？你动动脑子，绝大多数市售钎料，本来就加了低熔点挥发元素用来降熔点、改善润湿性，你真空抽得太狠，这些元素进炉没升温就跑光了，钎料根本熔不开，谈什么填缝？
去年有个做航天液冷板的客户，连续三炉全废，钎料成片不浸润，报废了近两百万的母材，来找我看的时候，整个项目组脸都是黑的。我就让他们把真空度从1×10^-4Pa调到8×10^-3Pa，合格率直接拉到99%。你说离谱不离谱？

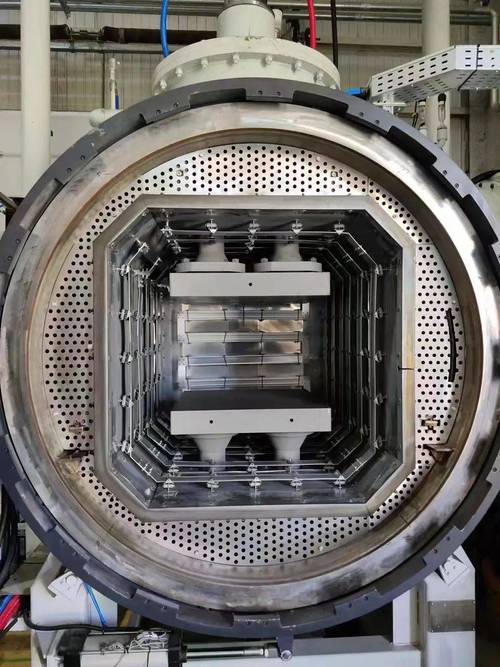

工业真空钎焊炉腔体内部生产实景图
不过话说回来，真空度太低也不行，我试过10^-1Pa，空气里的氧气直接把母材氧化成灰，钎料全废。合适的区间窄得离谱，就差半个数量级，结果天差地别，不同母材、不同厚度还要重新调，没有什么通用公式，全靠厂家自己攒生产经验，没人会把这套写到教材里。
绕不开的硬伤，从来没人愿意明说
绕不开的硬伤，从来没人愿意明说
现在所有人都在说钎焊是成熟工艺，成熟个屁。成熟是指你做个三五件样品，摆出来拍照没问题，真到十万级百万级量产，坑多到你踩不完。所有公开的钎焊标准，全都是拿实验室理想样品做出来的，对生产现场几十上百个变量，根本没有覆盖。
比如同一张轧制铝板，顺轧制方向和逆轧制方向的钎焊接头强度，差15%，这个有哪个标准提过？我翻了十多本国标行标，半个字都没有。再比如车间湿度，哪怕你用同一批次钎料膏、同一套网板印刷，车间湿度从30%升到50%，钎料膏黏度变了，印刷厚度差了0.02mm，钎焊完的剪切强度直接掉20%，漏率升8倍，这个又有哪个工艺文件写清楚了？大多都是写个湿度范围三十到六十，完事。
说白了，现在钎焊的所有理论，都默认接头是均匀平整的理想界面，你切开实际量产的接头看看，90%都有大大小小的偏析和微孔，只是大多在合格范围内，一旦哪个变量超了一点点，直接批量报废。
现在都喊着轻量化，要用铝铝钎焊代替钢焊，但是铝的氧化层天生顽固，用钎剂焊，残留的钎剂十年八年慢慢腐蚀，整车厂不敢用在新能源电池包上；用真空无钎剂焊，成本直接翻一倍，还卡真空度、卡环境湿度、卡表面放风时间，这个死结到现在都解不开。没人敢大规模推，也没人愿意明说这个硬伤，都等着出了问题再擦屁股。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钎焊：被绝大多数人低估的量产工艺陷阱
文章链接：https://www.yqhljx.com/list_11/1396.html
