去年接了深圳某功率半导体厂的失效单，1200V IGBT模块，全过了出厂耐压测试，装车半年炸了近三成。这事够扯吧？
我做工艺15年，见过的绝缘失效比很多人做过的项目都多。绝大多数人挑绝缘涂层，先看材料本身的体积电阻率，越高越觉得好，其实根本找错了方向。90%的量产失效，跟材料本身绝缘性没关系，全栽在微孔上。
耐压过了不代表绝缘合格
常规出厂耐压测试怎么做？室温放着，一次性打高压撑1分钟不击穿就算过。对吧？
实际工况呢？新能源汽车里的功率模块，持续工作壳温冲到125℃，停下车壳温又降到跟外界一样，南方梅雨季节空气湿度能到90%以上。水汽顺着微孔往涂层里渗。微孔多大？0.1~1μm，肉眼看不见，常规检测也扫不出来。
我当时把失效件剖开做电子显微扫描，微孔已经顺着涂层和硅片的界面连成了细条导电通路，轻轻一测耐压，只剩不到标称的五分之一。

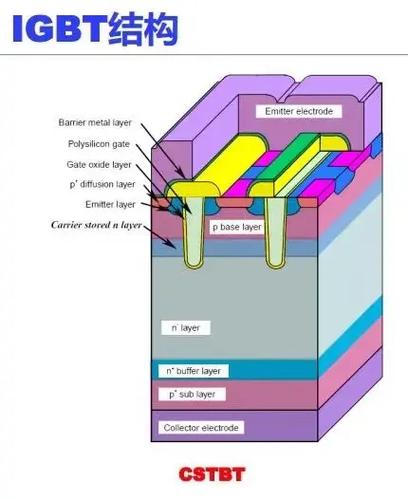

功率IGBT模块绝缘涂层断面显微图
为什么出厂没测出来？刚涂好的涂层，微孔还没被水汽撑开，当然不击穿。放工况里跑个一年半载，微孔顺着热胀冷缩的应力越撑越大，水越渗越多，出事都是早晚的。
说白了就是，现在大部分出厂测试，都是骗自己的。
涂厚涂薄全是坑
很多工程师知道微孔的问题，第一反应就是涂厚点，把孔盖住。这完全是错的。
我去年做过一组对比测试，同一款环氧绝缘涂层，分别涂20μm、80μm、200μm，做-40℃到125℃的热循环。150次热循环之后拆出来测，200μm的耐压直接掉了72%，比80μm差了一倍还多。为什么？厚涂层固化的时候内应力出不去，热循环一拉，直接从内部裂出微缝，比微孔还大。
那涂薄呢？涂薄到20μm以下，为了减重做高功率密度，喷的时候只要环境里有一粒灰尘，就是一个针孔，抽真空补涂都补不全。我测过十片20μm厚的涂层，九片能找出超过五个针孔，这不是碰运气吗？
绝缘涂层厚度不合格针孔金相图
说实话，现在新能源往高功率密度走，要求涂层越薄越好，又要求不能有微孔，这本身就是矛盾。现在行业里说的什么喷涂工艺优化，说白了就是提高良品率，根本解决不了这个矛盾，总有漏网的微孔，出事就是批量问题。
产业化绕不开的根本硬伤
产业化绕不开的根本硬伤
现在不管是有机环氧涂层，还是无机陶瓷涂层，还是炒得火的纳米复合涂层，都绕不开一个问题：湿热循环下的微孔生长，没人摸得准规律。
有人说陶瓷涂层不会有微孔，对，陶瓷本身致密，但是陶瓷和硅片、铜基板的热膨胀系数差了一个量级，一热一冷，直接从界面脱粘，缝隙比微孔还大，震动个几千次直接掉块。有机涂层韧性够，但是本身就耐不了水解，泡在水汽里三年，分子链都断了，绝缘性直接掉没了。纳米填充说能封孔，我测过市面上卖的纳米氧化铝填充环氧，1000小时湿热箱测试之后，介电强度掉了32%，为什么？纳米粉比表面积大，本身就吸潮，放空气中露置24小时，增重能到1.2%，吸进去的水，高温下变成水汽，直接把周围的微孔撑大，封孔等于添乱。
不过话说回来，不是材料不行，是根本没人搞清楚微孔在交变应力、湿热环境下的生长动力学。现在所有的配方都是试出来的，换个基材，换个工作温度区间，就得重新试半年，没有通用的预测模型。你说这怎么搞？
别吹什么下一代全能绝缘涂层了，现在行业里大部分人都在忙着炒概念，没人愿意沉下心啃微孔这块硬骨头。产业化就是绕不开这个坑，你选涂层，别只看厂家给的漂亮检测报告，自己拉去做一千小时湿热循环，再测一遍耐压，比什么参数都管用。
