去年给国内某新势力做车载激光雷达滤光片的批次，一万片里头三千片三个月就掉膜，损耗直接干到30%，亏了小两百万。很多人觉得光学涂层不就是在玻璃上镀几层东西嘛，能有什么难？错，大错特错。
别被论文骗了，实验室数据和量产差三个数量级
说实话，我翻了快十年的文献，九成以上的光学涂层论文全是糖水货。拿出来的数据好看得吓人，什么反射率99.99%，耐候性过1000小时盐雾，放到量产线走一圈，全露馅。
实测发现，实验室里做样，用的都是4英寸单片抛光的超高平整度基材，一次镀一片，抽真空抽四个小时，真空度稳定在1e-6Pa，镀完还要再退火处理八个小时，成本贵到天上去。
换量产1.2米宽的卷对卷线，一分钟出五米基材，真空度波动都能到1e-4Pa，差了整整两个数量级，膜层厚度误差直接从±0.1nm飙到±2nm。

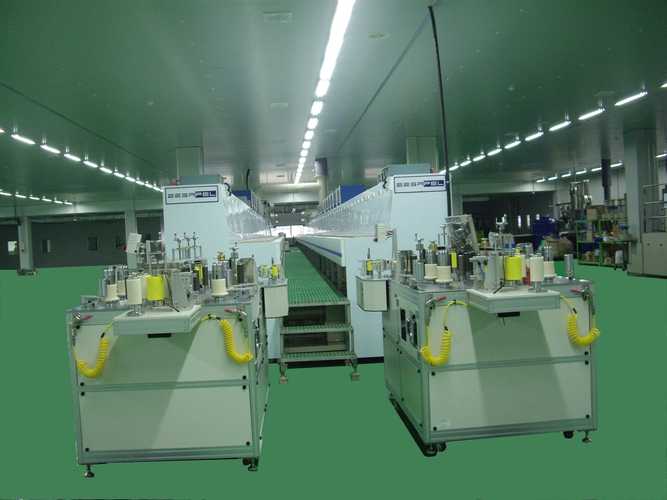

量产卷对卷光学涂层镀膜生产线
很多设计师算膜层性能，都是按理想均匀膜算的，说白了就是拿软件跑个模拟就出结果。实际上量产的膜层，相邻两层界面的混渗厚度就能到5nm，看起来就一点点，对于12层的窄带滤光膜，总厚度才不到400nm，累计误差下来，中心波长直接飘了8nm，透过率掉1.5个百分点。别小看这1.5个点，车载激光雷达就差这一点，阴天逆光就能多三次误判，要命。
粘接是永远绕不开的鬼门关
光学涂层，本质就是在基材表面粘一层功能材料。玻璃基材稳定性好，问题不大，要是碰到塑基，比如PC、COP，那真的是磨人的噩梦。
去年掉膜那批货，就是我们自己作的。当时为了压低雾度，保证透过率，硬生生把底涂厚度从12nm砍到了5nm，出厂前做百格测试，全过，一点问题都没有。谁知道做完冷热循环，温度从-40℃跳到85℃，循环100次，30%的膜直接边角起翘，一抠就掉。你说离谱不离谱？

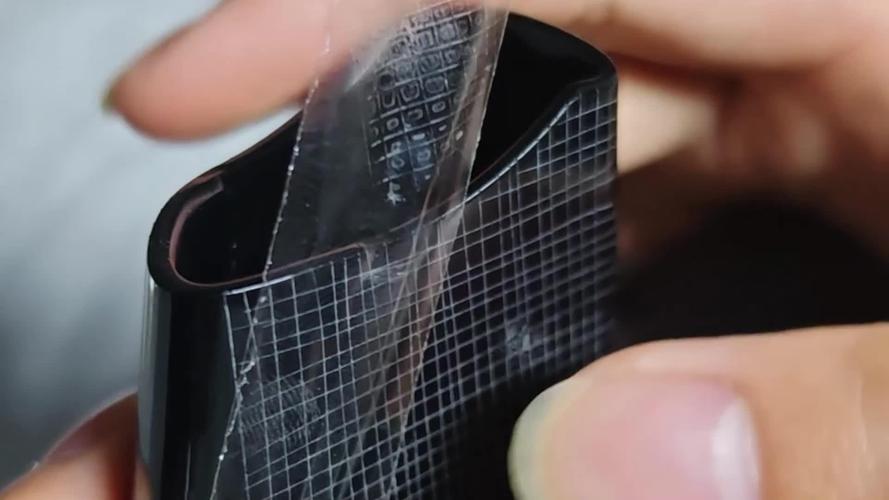

光学涂层百格附着力测试掉膜样品
为什么会这样？塑基本身高温就会析出小分子增塑剂，底涂薄了，封不住，小分子攒在膜和基材的界面，膨胀起来直接把膜顶开。你要是把底涂做厚，又会影响整体的折射率，原来的光学设计直接推翻，相当于重新做一遍。现在流行的超疏水防雾光学涂层，更头疼，功能层要加氟化物，氟化物和底涂的粘接力天生差一半，你改底涂配方提升粘接力，折射率变了，增透效果没了，你改功能层的粗糙度，雾度直接涨两个点，怎么选都是错。
没人愿意说破的产业化死结
没人愿意说破的产业化死结
现在不管是手机镜头、激光雷达还是光伏减反玻璃，所有光学涂层的设计，都是基于固定的膜层折射率算出来的，对吧？但实际上，任何一种沉积方法，不管是磁控溅射还是电子束蒸发，同一种材料的折射率都会随着膜层厚度变。10nm厚的二氧化硅，折射率比100nm厚的要高0.05，这个误差，90%的设计都会直接忽略。
为什么？因为量产根本做不出来恒定折射率的膜层，说了也解决不了，大家都揣着明白装糊涂，凑合用就行。还有检测，现在量产线的离线检测，都是只测中心一个点，1.2米的大板，边缘和中心的透过率差两个点，没人管，客户端装完出了问题，直接甩锅给组装工艺，谁也不会认自己涂层的问题。
说白了，成本卡着脖子。你要做厚度精度±0.1nm的多层膜，就得用进口高精度晶振片监测，一片晶振片镀十次就废了，一片80块，分摊到一块光伏玻璃上，成本就涨两毛，整个光伏行业都扛不住，只能降精度，差不多就行。
现在满大街都是新概念，什么自修复光学涂层、全角度超增透，吹得天花乱坠，真到量产这一步，全都要为成本、一致性、耐候性让路，砍到最后，性能也就剩实验室的七八成，能用就行，没人追求完美。说白了，现在光学涂层的核心问题，根本不是什么新概念新材料，就是最基础的均匀性、附着力，没人愿意沉下心啃硬骨头，都想着赚快钱炒概念，就这么回事。
