2026-08-17 20:39:51 分类：材料工艺
去年我们给某航发配套做的一级涡轮叶片，试车127小时就裂了。用的还是国内某大厂拿出来的国产量产GH4169，成分一点没偏。这不扯吗？
别迷信成分表，差10ppm就是天差地别
很多人以为高温合金不就是镍铬铝钛按比例堆起来吗？说白了就是拼配方对不对。
实测发现，就算你所有成分全卡在国标范围内，氧氮含量差个10ppm，高温疲劳寿命直接掉三分之一。

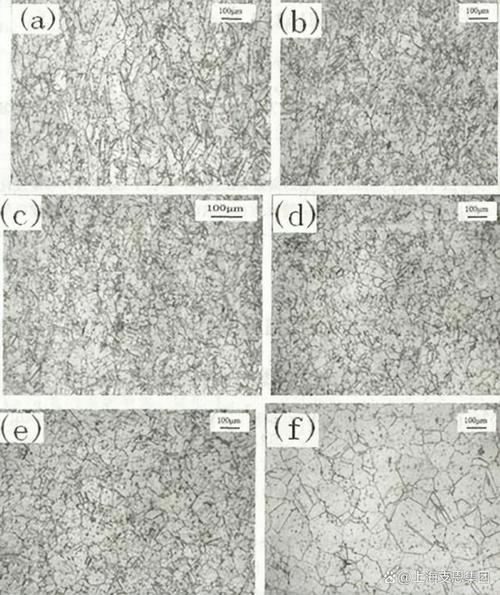

高温合金金相氧氮夹杂显微图
说出来你敢信？我们去年抽检了三批不同大厂的同牌号棒料，成分报告全合格，氧氮最低的8ppm，最高的21ppm。做700℃旋转弯曲疲劳试验，10^7周次下来，含氧量最高那批的断裂率，是最低那批的四倍多。
就是这么玄。
现在很多量产线，还在用几十年前的电渣重熔老工艺，炉内真空度就卡在那个水平，除杂全看当班炉工的经验和手稳不稳，同一炉出来的料，头锭和尾锭的含杂量都能差一倍。
不过话说回来，降含杂不是做不到，是成本扛不住。你加一道真空处理，一吨料多花小两万，做出来的产品售价涨一大截，客户宁愿买进口的，也不会用你的。
锻打那点潜规则，没几个人敢说透
翻开任何一本教材，全在说晶粒度控制，全是正确的废话。
你拿1吨的钢锭开锻，进炉的时候，边部和心部的温度差就能到20℃，开锻之后的变形速率差一截，做出来成品的晶粒度就能差三个等级。
我们前年给工业燃气轮机做轮盘，下料完了赶进度，放车间露天晾了40分钟，那天车间室温才12℃，进炉之后边部温度没上来就开锻，做完热处理超声波一探，满屏杂波。
直接报废。八十多万的料，打了水漂。老板那三天脸绿得像菜叶。
高温合金涡轮盘锻后探伤杂波图
说实话，现在国内能做大尺寸高温合金锻件的厂就那么三五家，谁也不会把自己压箱底的工艺参数拿出来。写进行业标准里的全是宽得离谱的范围，比如开锻温度900℃到1100℃，你照着这个范围做，十有八九出问题。
真正管用的参数，都是老一辈工程师一炉一炉试出来的，差个5℃都不行，全是吃饭的本钱，哪会公开。对吧？
根本绕不开的死结
根本绕不开的死结
现在铺天盖地的通稿，全说国产高温合金突破了卡脖子，突破的都是啥？都是实验室里小尺寸试样，都是非动力端用的普通件。
真要做航空发动机一级涡轮叶片，做重型燃气轮机轮盘，两个硬伤，谁也绕不开。
第一个，纯净化的成本矛盾。你要把氧氮总含量控制在10ppm以内，就得做真空感应+电渣重熔+真空自耗三次熔炼，成本直接比两次熔炼翻一倍，批量生产一万片，有几个客户能接受这个价格？
第二个，疲劳寿命的分散性问题。现在所有的理论，都预测不了夹杂物的随机分布，你哪怕全流程控得再严，一万片叶片里总有那么几片，刚好在应力集中区藏了一个微米级的夹杂，用个几百小时就裂了。你怎么挑出来？现在的无损检测，对10微米以下的夹杂根本测不出来。
说白了，就是瞎碰。运气好就过了，运气不好就炸了。航发敢用这样的产品吗？谁敢拍胸脯打包票？
别扯那些虚的，先把这两个坎迈过去再说。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：高温合金：量产路上藏着没人敢说的硬伤
文章链接：https://www.yqhljx.com/list_11/1448.html
