78万的曲轴，一夜变成废铁
那天凌晨三点，电话把我从床上拽起来。生产厂长在那头吼：“曲轴淬火全裂了！” 我脑子嗡的一声。那根曲轴——42CrMo，调质后高频淬火，单件成本78万。一共两根，废了一根，等于直接把一辆高配卡宴扔进废钢堆。我到现场一看，裂纹像蜘蛛网似的从油孔往两边爬。操作工老刘哭丧着脸：参数全按工艺卡走的，一点没跑偏。 但活生生裂了。 我蹲下来盯着断口看了十分钟，突然想抽自己——问题根本不在加热温度，也不在淬火介质浓度，而是冷却曲线在350℃附近有个“平台”，我们那个破模拟软件压根没算出来。
别迷信模拟。这话我说了快十年。 可每次上新设备，供应商就把那套“计算机仿真能规避99%风险”的PPT亮出来，头头是道。 实测发现？呵呵。 他们把相变潜热简化成个固定值输进去，模拟出来的冷却曲线光滑得像教科书配图。 但真正的淬火现场——零件从850℃往油里一扎，表面蒸汽膜阶段、沸腾阶段、对流阶段之间的切换根本没那么平滑，中间会冒出一个剧烈的“复辉”拐点，局部冷却速度能陡然增加三倍。 这个拐点持续不到两秒，但足以在油孔、键槽这些应力集中区把残余拉应力推到800MPa以上。 材料受得了？ 我跟你说，哪怕40Cr这种“皮实”的料，在这个点上也脆得跟玻璃似的。
冷却曲线的“魔鬼细节”——实测发现

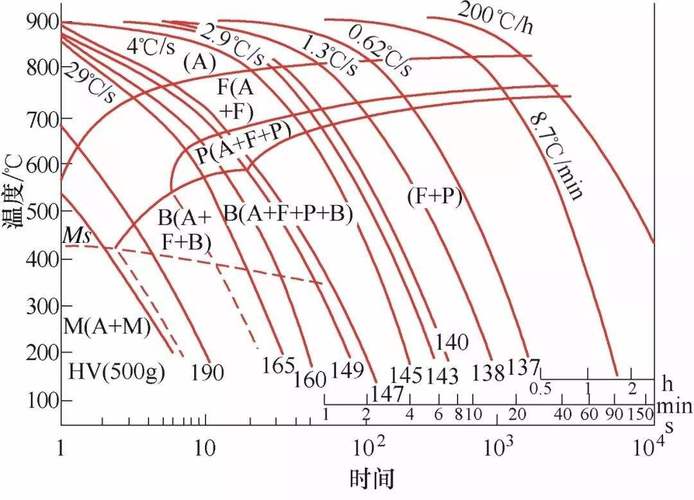

后来我们买了支进口的细热电偶，直径0.5mm，直接焊在零件危险截面处，把真实温度曲线拉了出来。 屏住呼吸盯着数据——从800℃降到200℃，标准工艺要求冷却速度不低于60℃/s，但就在350℃那个点，速度猛冲到150℃/s，然后骤降到30℃/s，再回升。这他妈不就是个“Z”字拐弯吗？ 仿真软件里根本没有这个峰。 因为软件把淬火油的热传导系数设为常数，忽略了沸腾过程中蒸汽膜局部坍塌引起的瞬态冲击。 说白了就是——实际冷却比你想的猛得多，而且不均匀。 我们按仿真给的“安全”工艺干了三年，没出事是运气好。这次曲轴结构改了，危险截面减薄了10mm，刚性稍差，立马露馅。
我翻遍了手头的工艺手册，包括那本被奉为圣经的《热处理手册》，里头对冷却曲线的讨论还停留在上世纪80年代的水平，只谈平均冷却速度，或者最多给个“理想”沸腾曲线。 现场工程师需要的不是什么CCT曲线数据库，而是能捕捉到亚秒级温度波动的实测方法。 但现实是，99%的车间连根像样的热电偶都舍不得埋。 靠红外测温枪？ 那玩意儿对油槽里头翻滚的蒸汽毫无办法，测出来的全是假温度。 热处理这行，一靠耳朵听，二靠眼睛看，三靠鼻子闻，最后才是信仪表。 不是不想信，是它们不争气。
理论盲区：为什么我们还在用上个世纪的公式？
最让我冒火的是，淬火应力预测模型至今还是建立在弹性力学基础上的，顶多引入点简单的塑性变形。 可马氏体相变带来的体积膨胀，那玩意儿是瞬间发生的，伴随的应力调整根本来不及用准静态方程描述。 这就导致一个荒谬的结果：你按现有理论把结构圆角加大、油孔倒角，以为消除了应力集中，但实际裂纹偏偏从你最“安全”的地方萌生。 上海交大有个团队做过试验，用声发射监测淬火过程，发现裂纹起始的信号比理论预测的临界应力值早了将近40℃。 换句话说，材料在300℃冒口处还没降到Ms点，就已经开始出现微观撕裂了。 为什么？ 因为高温下晶界滑动和杂质元素偏聚让局部断裂韧性烂得像豆腐渣，而我们的设计准则完全没考虑这一点。 这算哪门子科学？ 根本就是经验拼凑。
我入行十五年，填过最大的坑，就是太信理论。 说实话，现在听到谁说“我们通过有限元分析优化了淬火工艺”，我都会条件反射地问他一句：你那个模型，复辉拐点考虑了没？亚晶界偏析导致的脆化考虑了没？油槽循环引起的流场抖动考虑了没？ 三句话，问倒一大片。 淬火这个老掉牙的工艺，到现在还是一门充满玄学的“艺术”。 老师傅的手法有时候比博士的论文管用，因为手法里藏着对瞬态不均的直觉尊重。 可惜这套玩意儿没法写进标准里。 所以，当你下次看到淬火裂纹时，别光盯着材料和设备，得怀疑一下那些光滑的模拟曲线。 那才是真正的坑。
