2026-08-17 22:19:49 分类：材料工艺
去年广汽下属的一个配套厂，拿了半编织袋失效端子过来找我，全裂了。断在压接区，裂得整整齐齐。用的是市场上吹得神乎其神的碲铜，说导电耐磨又易加工，结果呢？环境温度长期卡在85度，压接的残余应力没释放，直接沿晶开裂，整批两万多件全部报废，赔了客户小一百万，老板脸都绿了。
别迷信牌号，同一种铜合金性能差出一倍都正常
很多采购只看牌号，拿了标准牌号就觉得万事大吉，说白了就是甩锅，出了问题就说我按标准买的，不关我事。实际上呢，国内不同厂商生产的同牌号铜合金，氧含量差能到10倍，你敢信？我上个月测过两家的C19400引线框架铜，一家氧含量120ppm，一家1200ppm，抗拉强度差了35%，热变形量直接差了一倍还多。

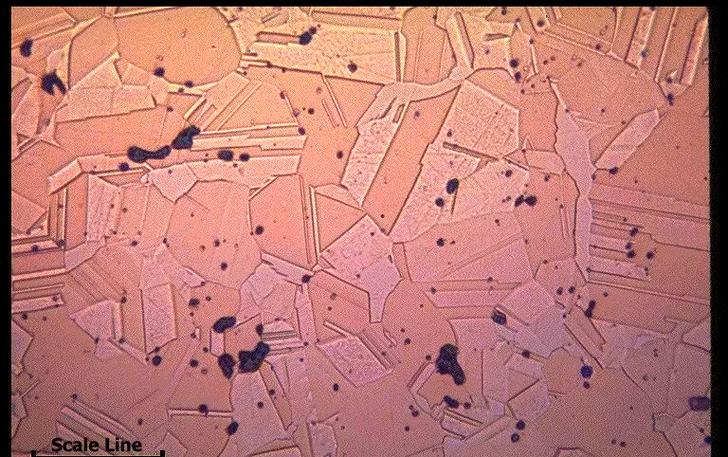

铜合金晶界氧富集金相显微镜图
很多小厂熔炼的时候偷加回收废铜，除杂工序直接省了，磷脱氧做不到位，氧和铅、锡这些杂质全堆在晶界，说白了就是给晶界埋了一堆炸药，稍微受点热受点力，直接从晶界炸开。就说刚才那个碲铜案子，碲本来是用来改善切屑性，让加工好断屑的，结果小厂熔炼的时候搅拌不均匀，碲偏析，一块区域碲含量超标好几倍，一块区域几乎没有，偏析区的延伸率直接从合格的12%掉到3%，不断才怪。
别交”高端铜合金”的智商税
现在什么新能源、5G基站火了，一堆材料商跳出来炒各种高端牌号，什么氧化铝铜、纳米锆铜，吹得天花乱坠，价格翻两三倍卖。说实话，百分之八十的应用场景，根本用不上这种高端货，纯属浪费钱。我去年接过一个5G滤波器导热座的案子，客户一开始非要订进口的氧化铝铜，说导热好强度高，报价是国产普通铬锆铜的三倍还多。我拿了国产弥散强化铬锆铜跟进口的做对比。
铜合金铬锆铜热处理硬度对比试样
实测下来，国产的导热率只比进口低3%，抗拉强度差不到5%，客户要求的过260度回流焊10次不变形，国产样全部过测试，最后客户换了国产料，一整个项目下来省下七十多万原材料钱，甲方供应商都笑开花。
不过话说回来，也不是说高端牌号全是坑，得用对地方。有个做碰焊电极的老板，听了推销换了氧化铝铜，结果电极磨损更快了，寿命反而降了三分之一。为啥？氧化铝颗粒硬度够，但和铜基体结合差，焊个几百点，颗粒就磨掉了，表面出坑，电流密度不均匀，反而坏得快。原来用普通铬锆铜，把热处理硬度调到HB120-140，参数调对，寿命还长一半，成本低三分之二。对吧？很多所谓的高端牌号，就是换个名字涨价，说白了就是材料圈的奢侈品，专门割不懂行的韭菜。
产业化绕不开的死穴，至今没人能解
产业化绕不开的死穴，至今没人能解
说了这么多，很多人可能会说，那我选对厂选对牌号不就行了？哪有这么简单。现在所有量产铜合金，都绕不开一个天生的死穴：强度和导电性天生互斥，根本没法两全。你要导电好，铜纯度就得高，杂质越少越好，那强度肯定上不去，稍微压压就变形。你要强度高，就得加合金元素，做析出强化或者弥散强化，一加东西，导电率哗哗往下掉。现在行业里的规律摆在这：你要95%IACS以上的导电率，抗拉强度最多做到450MPa；你要600MPa以上的强度，导电率直接掉到80%以下。这个坎，从铜合金工业化到现在快一百年了，不管是国内高校还是国外巨头，没人跨得过去。
现在新能源汽车的快充端子，要过1000A以上的大电流，还要压接后不变形，还要耐125度的长期高温，现在所有量产铜合金，都是凑合用，要么牺牲导电率，快充的时候发热烫手，要么牺牲强度，用个两三年就变形开裂，没有完美选项。还有回收铜的问题，现在新铜原料涨得飞起，用回收铜碳指标好看，成本低一半，但杂质控制不住，你想把回收铜里的锡、铅、硅这些杂质除干净，成本比用新铜还高，不用回收铜，双碳指标过不去，用了，性能波动大，整批货可能就废了，这个死结，到现在没人解得开。很多实验室搞出来的新铜合金，成分做得漂亮，小试样性能数据好看，一放大生产做卷材，成分偏析得妈都不认，根本没法量产，全是纸上谈兵。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铜合金：被过度神话的万能导电材料
文章链接：https://www.yqhljx.com/list_11/1452.html
