2026-08-18 01:40:55 分类：材料工艺
去年中山那家汽配厂做大灯反射底座模具，扔过来三块崩裂的模芯，全是号称进口正品的H13，硬度打出来齐刷刷HRC54，厂总工拍胸脯说我们按最高行业标准做的，怎么才打2700模就裂成这德行？
越硬越耐磨？都是卖材料的编出来的营销话术
我敢说，90%开模具厂的，都认一个死理：模具钢硬度越高越耐用。
说白了就是被贸易商洗了脑。实测发现，冷冲压模硬度超过HRC52，注塑热作模超过HRC48，抗崩裂性能直接掉30%以上，堆硬度的代价就是牺牲韧性，这个是材料本身的属性，谁都改不了。
不同硬度H13模具钢崩裂缺口对比图
上个月我在昆山客户车间试料，同炉出来的D2，一块热处理做到HRC58，一块降到HRC54，连续冲压1.2mm厚的65Mn弹簧片，前者12000模就起毛刺崩边，后者干到47000模才需要修模抛边。差了4个硬度，寿命差了将近4倍。
你说扯不扯？很多人花大价钱买了好料，上来就让热处理厂往硬了做，结果用不了几千模就崩，最后还怪材料不好，其实就是自己选错了参数。
不过话说回来，也不能全怪用户，现在卖模具钢的，报价的时候第一句就是“我们能做到最高HRC多少多少”，不说硬度高点好卖么，傻子都觉得越高越值，这不就是营销套路么。
便宜模具钢和贵的，差的根本不是纯度
很多人聊起模具钢的价差，张口就说贵的纯度高杂质少，这话也就对一半。
说白了，真正的差距，是碳化物的均匀度，不是那点可有可无的杂质。我拿高速模具钢举例子，国产普通W6Mo5Cr4V2，电渣重熔做完，100倍金相显微镜下看，碳化物全堆成条带状，最大的颗粒能到15μm，进口同牌号的，碳化物全分散开，最大颗粒不超过5μm。就这一点区别，模具寿命差三倍都是正常的。

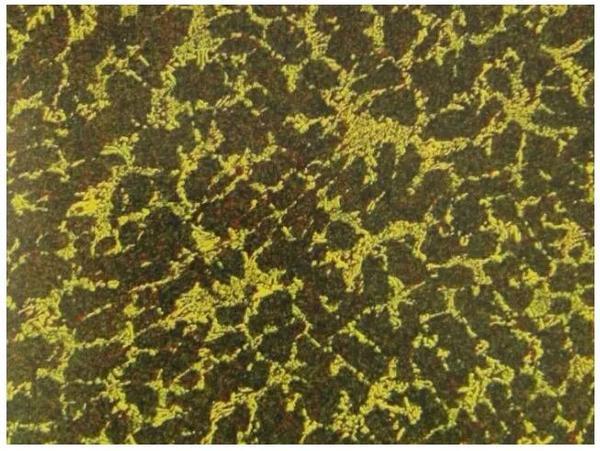

国产进口高速模具钢碳化物金相显微镜图
说实话，现在国内钢厂不是做不出均匀的碳化物，是大部分客户不愿意掏这个钱。要把碳化物打碎，锻打比例就得够，你要1:4的锻打比，钢厂给你偷到1:1.5，大锻块压两下就切料出货，碳化物根本没打碎，自然堆在那里。受力的时候，应力全集中在碳化物堆集的地方，稍微冲几次就从那里开裂。
我去年还碰到过拿回收废钢回炉轧的模具钢，碳化物大块大到能在锯床锯片上留下小坑，你敢信？
现在产业化根本绕不开的硬伤
现在产业化根本绕不开的硬伤
别扯什么技术突破，行业进步，现在模具钢产业化就是有几个解决不了的硬伤，摆在这里谁都绕不开。
第一个，大尺寸模芯的芯部疏松问题。超过300mm厚的模芯，不管你进口国产，芯部的致密度永远比表层低12%以上，哪怕你做了两遍扩氢退火，疏松的问题从铸锭冶炼的时候就定死了，现在没有哪个钢厂能搞定百吨级大铸锭的均匀凝固，大模芯用个一两年，从芯部往外裂，你找谁说理去？很多钢厂切大模坯，本来铸锭头尾偏析疏松最严重，按要求要切掉至少15%，现在为了省成本，切个5%就不错了，你拿到的模芯刚好就在偏析带上，用不了几千模就坏，你还怪自己热处理没做好，冤不冤？
第二个，热作模具钢的热疲劳裂纹，这个更是无解。做铝压铸的都懂，不管你用H13还是进口8407还是什么吹上天的新型模具钢，做到10万模以上，模腔表面一定会裂出龟裂纹，你打氮化、涂PVD涂层，只能延缓两成寿命，根本解决不了。为什么？每次打铝液都是20秒一次冷热循环，表层温度从室温蹦到600度再掉回室温，热胀冷缩的应力一点点堆在表层，堆到承受极限就裂，现在全世界都找不到能完全抵消这个循环应力的成分配方，所有吹能解决的，都是拿实验室小块试样做的数据，拿到生产线上做大模，根本不是一回事。
买模具钢，别盯着化验单上的硬度数字瞎激动，先摸清楚自己模具要受多大冲击力、耐多少度温度，选对合适的硬度，比花几倍价钱追进口大牌、追最高硬度有用一万倍。对吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：模具钢：你被骗了十几年的硬度迷信
文章链接：https://www.yqhljx.com/list_11/1460.html
