去年我们接了一个风电项目的变压器改造，三个用了非晶合金铁芯的样机，运行18个月就坏了两个。
拆解看，局部晶化发热，把绝缘层烧穿了。
业内很多人都心知肚明，只是不说破。
非晶合金的无序，天生带缺陷
说白了，非晶合金就是把熔化的金属，极速冷却，让原子来不及排成规则晶体就冻住了。
要做出合格的非晶，冷却速度得够。我们做量产带材，喷出来的钢液要1秒钟从1200℃降到200℃，差一点都不行。
这种极速冷却，怎么可能做到完美无缺？
实测我们拿透射电镜扫成品，1平方米的量产非晶带材里，至少有170多个纳米级的自发晶化点。你别看这些点小，长期通大电流，温度上来一点，晶化就会往周围扩散，性能一路掉，最后就是烧穿。

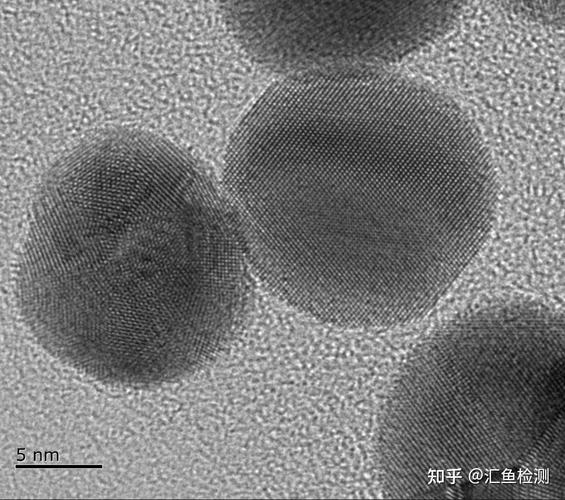

非晶合金透射电镜纳米晶化点实拍图
你说能不能提纯控温把这些点去掉？可以。加稀有金属，控温到万分之一度的精度，成本直接翻二十倍，做出来的东西只能用来做卫星核心件，民用根本玩不起。
产业化绕不开的厚度悖论
大家吹非晶最多的就是铁损低，做变压器比硅钢节能30%，听起来很美对不对？
那为什么国家电网的主力变压器，90%还是硅钢？
说实话，就是过不了厚度这关。现在量产成熟的非晶带材，最厚也就做到0.025毫米。再厚一点，冷却速度跟不上，整个带材都晶化，铁损直接比标称涨一倍，节能优势全没了。
0.025毫米是什么概念？比普通A4纸薄三倍。稍微碰一下就折，折了就是废。我们去年进了一批国内大厂的料，开箱折坏了15卷，报废率12%，供应商只肯赔一半，亏了八万多，找谁说理去？
那薄就薄呗，叠起来用行不行？行啊，同样容量的变压器铁芯，非晶要比硅钢多叠三倍层数，一个熟练工一天只能叠两台非晶铁芯，做硅钢能做八台，人工成本直接翻四倍。
还有脆性，拿一块非晶棒，室温下弯30度直接断，硅钢弯180度都不带裂的。这么脆的东西，除了做铁芯，还能做什么结构件？吹了十几年的块体非晶做穿甲弹、做手机框，现在哪里有量产？
弯折断裂的非晶合金带材实物图
不过话说回来，有人说我可以改配方啊，加铜加铌改脆性，改完之后成本比硅钢高五倍，你买？
测试数据全是“美颜”过的
测试数据全是“美颜”过的
现在很多厂商吹非晶性能，拿出来的报告全是实验室美颜过的。
比如测铁损，全都是25℃室温下测的，你知道实际变压器运行温度是多少？长期满负荷运行能到85℃，非晶合金的铁损在85℃比室温下涨了27%，一半多的节能优势直接没了，这个数据有几个厂商敢印在说明书上？
还有块体非晶，论文里全是厘米级小样品，性能好得不得了，放大到半米级的工业件，出炉冷却的内应力就能让它自己裂掉，我亲眼见过一家创业公司，烧了三个亿做块体非晶指纹锁框，最后量产良率不到20%，直接倒闭了。
现在整个行业连统一的热稳定性测试标准都没有，各家测各家的，你说你的铁损低，我说我的，出了问题扯半年，下游用户根本没法对比选型。
很多人说非晶是未来的新材料，我不否认它在特定 niche 场景有用，比如航空航天里的小零件，不差钱的地方确实好用。但放到民用大产业里，那些吹出来的万亿市场，全都是空中楼阁。
天生的原子结构缺陷，决定了它过不了成本、厚度、稳定性这三关，哪一关都绕不开。别扯什么未来可期，先把0.1毫米厚的合格非晶带材，成本降到和普通硅钢一个量级再说。不然，都是资本吹出来的泡泡，一戳就破。
